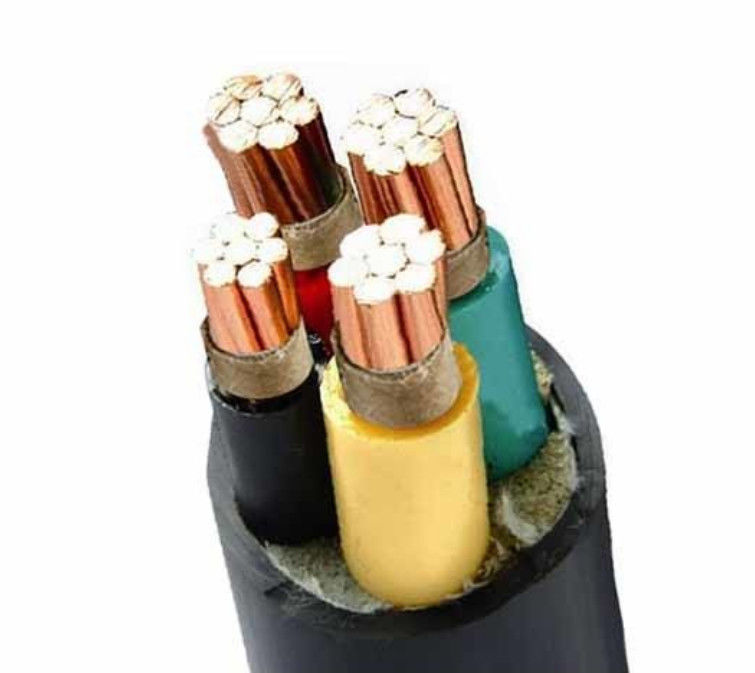

Kabel tahan api XLPE 1kV
Bidang aplikasi
Kabel ini digunakan untuk catu daya pada sistem instalasi tegangan rendah dan cocok untuk pemasangan di dalam dan luar ruangan, saluran kabel, bawah tanah, stasiun listrik dan pertukaran, distribusi energi lokal, dan pabrik industri tanpa kerusakan mekanis.
konstruksi
1. Konduktor
Konduktor harus Kelas 1 atau Kelas 2 dari tembaga anil biasa atau dilapisi logam atau aluminium polos atau paduan aluminium, atau Kelas 5 dari tembaga biasa atau dilapisi logam sesuai dengan IEC 60228
2. Isolasi
Bahan dan ketebalan XLPE harus memenuhi persyaratan IEC 60502 atau BS 5467, dan dapat bekerja terus menerus pada suhu 90°C.
3. Rakitan/penutup bagian dalam
Penutup bagian dalam dapat diperas atau digiling. Untuk kabel dengan inti bulat, kecuali untuk kabel dengan lebih dari lima inti, penggunaan penutup bagian dalam yang tumpang tindih hanya diperbolehkan jika celah antar inti telah terisi cukup banyak. Sebelum mengaplikasikan lapisan penutup bagian dalam yang diekstrusi, diperbolehkan menggunakan perekat yang sesuai. Bahan tersebut harus sesuai dengan bahan insulasi, dan bahan yang digunakan untuk penutup bagian dalam dan lapisan pengisi harus sesuai dengan suhu kerja kabel dan kompatibel dengan bahan insulasi; untuk kabel bebas halogen, penutup bagian dalam dan lapisan pengisi juga harus berupa senyawa bebas halogen.
4. Baju besi
Menurut IEC 60502-1, aluminium/baja galvanis/kawat baja dililitkan secara spiral pada penutup bagian dalam, dan pita aluminium/baja ganda dan kawat tembaga/tembaga kaleng juga dapat diproduksi sesuai dengan kebutuhan.
| Tidak ada inti x |
Isolasi |
Nominal |
Luar Ø |
berat |
Peringkat saat ini di udara 30℃ |
Peringkat saat ini terkubur 20℃ |
resistansi DC maksimum pada 20℃ |
| lintas detik. |
ketebalan |
Sarung |
kira-kira. |
kira-kira. |
| |
|
ketebalan |
|
|
| mm² |
mm |
mm |
mm |
kg/km |
A |
A |
ohm/km |
| 4×4 |
1 |
1.8 |
14.9 |
339 |
30 |
38 |
4.61 |
| 4×6 |
1 |
1.8 |
16.1 |
436 |
38 |
48 |
3.08 |
| 4×10 |
1 |
1.8 |
19.3 |
669 |
53 |
66 |
1.83 |
| 4×16 |
1 |
1.8 |
21.8 |
953 |
70 |
86 |
1.15 |
| 4×25 |
1.2 |
1.8 |
26 |
1374 |
94 |
112 |
0,73 |
| 4×35 |
1.2 |
1.8 |
28.7 |
1810 |
116 |
135 |
0,52 |
| 4×50 |
1.4 |
1.9 |
29.5 |
2312 |
139 |
161 |
0,39 |
| 4×70 |
1.4 |
2.1 |
33 |
3105 |
177 |
202 |
0,27 |
| 4×95 |
1.6 |
2.2 |
38.1 |
4179 |
217 |
240 |
0,19 |
| 4×120 |
1.6 |
2.4 |
41.1 |
5185 |
254 |
274 |
0,15 |
| 4×150 |
1.8 |
2.5 |
45.8 |
6414 |
294 |
309 |
0,12 |
| 4×185 |
2 |
2.7 |
50.5 |
7901 |
337 |
346 |
0,1 |
| 4×240 |
2.2 |
2.9 |
55.7 |
10249 |
401 |
403 |
0,08 |
| 4×300 |
2.4 |
3.1 |
63.4 |
13365 |
470 |
459 |
0,06 |
Ada 3 tingkat proteksi kebakaran yang dapat dipilih
Grade A adalah grade tahan api tertinggi. Artinya, bahan isolasi yang digunakan pada kabel, tali pengisi, pita/lapisan pengikat (bantalan bagian dalam), dan bahan selubung semuanya merupakan bahan tahan api.
Kecuali bahan isolasi, semua bahan Kelas B lainnya adalah bahan tahan api.
Kelas C hanya bahan sarungnya yang tahan api
Kabel NH (kabel tahan api) adalah kabel yang dibuat dengan lapisan pita mika. Sekalipun kulit plastiknya terbakar, lapisan tahan api tersebut tidak akan menyebabkan korsleting. Saat memasang kabel, potong lapisan benang tahan api.
Kabel LSZH, LSOH, LS0H, LSFH atau OHLS (kabel nol halogen rendah asap) adalah kabel berinsulasi atau berselubung luar yang terbuat dari bahan bebas halogen rendah asap, yang membantu mengurangi gas beracun dan korosif yang dihasilkan selama proses pembakaran.
Kabel anti rayap adalah kabel yang dibuat dengan mencampurkan bahan isolasi atau selubung luar dengan bahan tertentu untuk mencegah rayap menggigit kabel.
