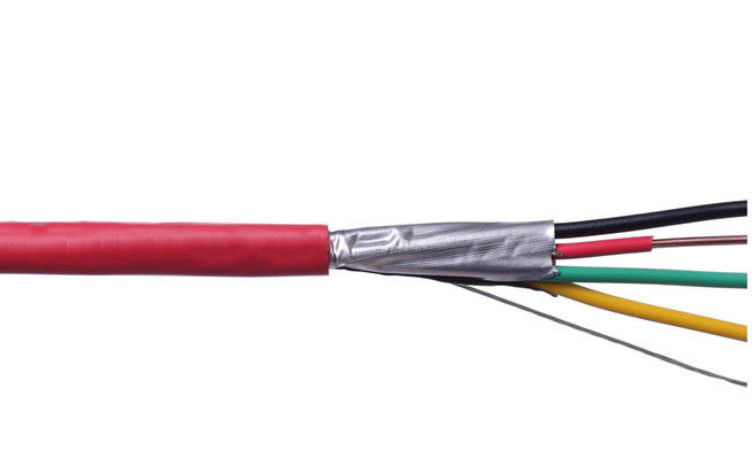

Kabel tahan api PVC 4 × 4mm2
Bidang aplikasi
Kabel ini digunakan untuk catu daya pada sistem instalasi tegangan rendah dan cocok untuk instalasi di dalam dan luar ruangan, saluran kabel, bawah tanah, stasiun pembangkit listrik dan pertukaran, distribusi energi lokal, dan pabrik industri tanpa kerusakan mekanis.
konstruksi
1. Konduktor
Konduktor harus Kelas 1 atau Kelas 2 tembaga anil biasa atau berlapis logam atau aluminium biasa atau paduan aluminium, atau Kelas 5 tembaga biasa atau tembaga berlapis logam sesuai dengan IEC 60228
2. Isolasi
Bahan dan ketebalan XLPE harus memenuhi persyaratan IEC 60502 atau BS 5467, dan dapat bekerja terus menerus pada suhu 90 ° C.
3. Perakitan / penutup dalam
Penutup bagian dalam bisa diremas atau digiling.Untuk kabel dengan inti bulat, kecuali untuk kabel dengan lebih dari lima inti, penggunaan penutup bagian dalam yang tumpang tindih hanya diperbolehkan bila celah antara inti telah terisi penuh.Sebelum mengaplikasikan lapisan penutup bagian dalam yang diekstrusi, diperbolehkan untuk menggunakan perekat yang sesuai.Bahan harus sesuai dengan bahan insulasi, dan bahan yang digunakan untuk penutup bagian dalam dan lapisan pengisi harus sesuai untuk suhu kerja kabel dan kompatibel dengan bahan insulasi;untuk kabel bebas halogen, penutup bagian dalam dan lapisan pengisi juga harus merupakan senyawa bebas halogen.
4. Armor
Menurut IEC 60502-1, kawat baja / baja aluminium / galvanis dililitkan secara spiral pada penutup bagian dalam, dan pita aluminium / baja ganda dan kawat tembaga / tembaga kaleng juga dapat diproduksi sesuai dengan kebutuhan.
No. skor x | Isolasi | Nominal | Luar Ø | bobot | Peringkat saat ini di udara 30℃ | Peringkat saat ini terkubur 20℃ | resistansi DC maksimum pada 20℃ |
lintas detik. | ketebalan | Sarung | kira-kira. | kira-kira. | |||
ketebalan | |||||||
mm² | mm | mm | mm | kg / km | SEBUAH | SEBUAH | Ω / km |
4 × 4 | 1 | 1.8 | 14.9 | 339 | 30 | 38 | 4.61 |
4 × 6 | 1 | 1.8 | 16.1 | 436 | 38 | 48 | 3.08 |
4 × 10 | 1 | 1.8 | 19.3 | 669 | 53 | 66 | 1.83 |
4 × 16 | 1 | 1.8 | 21.8 | 953 | 70 | 86 | 1.15 |
4 × 25 | 1.2 | 1.8 | 26 | 1374 | 94 | 112 | 0.73 |
4 × 35 | 1.2 | 1.8 | 28.7 | 1810 | 116 | 135 | 0,52 |
4 × 50 | 1.4 | 1.9 | 29.5 | 2312 | 139 | 161 | 0.39 |
4 × 70 | 1.4 | 2.1 | 33 | 3105 | 177 | 202 | 0.27 |
4 × 95 | 1.6 | 2.2 | 38.1 | 4179 | 217 | 240 | 0.19 |
4 × 120 | 1.6 | 2.4 | 41.1 | 5185 | 254 | 274 | 0.15 |
4 × 150 | 1.8 | 2.5 | 45.8 | 6414 | 294 | 309 | 0.12 |
4 × 185 | 2 | 2.7 | 50.5 | 7901 | 337 | 346 | 0.1 |
4 × 240 | 2.2 | 2.9 | 55.7 | 10249 | 401 | 403 | 0,08 |
4 × 300 | 2.4 | 3.1 | 63.4 | 13365 | 470 | 459 | 0,06 |
Ada 3 kelas proteksi kebakaran untuk dipilih
Grade A adalah grade tahan api tertinggi.Artinya, bahan isolasi yang digunakan pada kabel, tali pengisi, pita / lapisan pengikat (bantalan bagian dalam) dan bahan selubung semuanya adalah bahan tahan api.
Kecuali untuk bahan isolasi, semua bahan lain dari Kelas B adalah bahan tahan api.
Kelas C hanya bahan selubung yang tahan api
Kabel NH (kabel tahan api) adalah kabel yang dibangun dengan lapisan pita mika.Sekalipun kulit plastiknya terbakar, lapisan refraktori tidak akan menyebabkan korsleting.Saat memasang kabel, potong lapisan tahan api dari utas.
Kabel LSZH, LSOH, LS0H, LSFH atau OHLS (kabel nol-halogen asap rendah) adalah kabel berinsulasi atau selubung luar yang terbuat dari bahan bebas halogen asap rendah, yang membantu mengurangi gas beracun dan korosif yang dihasilkan selama proses pembakaran.
Kabel anti rayap adalah kabel yang dibuat dengan mencampurkan bahan isolasi atau selubung luar dengan bahan tertentu untuk mencegah rayap menggigit kabel.
