Kabel Fleksibel Berisolasi PVC Inti Tembaga
Kami berlokasi di antara produsen kawat PVC terkenal di Cina.Kabel PVC tegangan rendah dan kabel berisolasi PVC yang kami sediakan dirancang dan diproduksi oleh para ahli.Semua kabel PVC kami memenuhi spesifikasi yang dibutuhkan industri.Selain itu, kabel berinsulasi PVC terbuat dari aluminium dan konduktor tembaga, yang memenuhi berbagai standar internasional.Selain itu, kabel PVC kami diakui oleh perusahaan konsultan kelistrikan terkemuka.
Aplikasi
Kabel tembaga anil dengan insulasi PVC cocok untuk menghubungkan peralatan rumah tangga, perkakas listrik kecil, instrumen dan peralatan penerangan listrik, dan banyak digunakan sebagai penghubung untuk driver, penerangan, peralatan listrik, instrumen dan peralatan telekomunikasi.
Parameter teknik:
| Persilangan | Konduktor | Layar Konduktor | Isolasi | Layar Isolasi | Layar Metalik | Sarung Batin | Baju zirah | Nomor Lapisan Layar | Selubung Luar | Diameter keseluruhan | Kabel Tembaga | Kabel Aluminium |
| mm2 | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg / km | kg / km | |
| 50 | 8.4 | 0.8 | 10.5 | 0.8 | 0.1 | 2.0 | 0.8 | 2 | 4 | 86 | 8906 | 7997 |
| 70 | 10 | 0.8 | 10.5 | 0.8 | 0.1 | 2.1 | 0.8 | 2 | 4 | 90 | 9944 | 8671 |
| 95 | 11.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.1 | 0.8 | 2 | 4 | 94 | 11112 | 9375 |
| 120 | 13 | 0.8 | 10.5 | 0.8 | 0.1 | 2.2 | 0.8 | 2 | 4 | 97 | 12253 | 10059 |
| 150 | 14.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.3 | 0.8 | 2 | 4 | 101 | 13557 | 10800 |
| 185 | 16.2 | 0.8 | 10.5 | 0.8 | 0.1 | 2.3 | 0.8 | 2 | 4 | 105 | 15059 | 11645 |
| 240 | 18.4 | 0.8 | 10.5 | 0.8 | 0.1 | 2.4 | 0.8 | 2 | 4 | 110 | 17249 | 12837 |
| 300 | 20.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.5 | 0.8 | 2 | 5 | 115 | 19603 | 14061 |
| 400 | 23.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.6 | 0.8 | 2 | 5 | 122 | 23151 | 15874 |
| 500 | 26.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.8 | 0.8 | 2 | 5 | 129 | 27045 | 17807 |
Detail konstruksi
konduktor
Konduktor terbuat dari aluminium / tembaga kelas elektrolitik, sesuai dengan standar IS: 8130: 1984 Kelas 1 dan Kelas 2
Isolasi (IS: 5831-1984)
PVC Tipe A: Isolasi umum untuk kabel instalasi tetap.
PVC Tipe C: Insulasi tahan panas (HR).
Pengakuan inti
Kabel inti diidentifikasi dengan warna berbeda berikut:
Inti tunggal: merah, kuning, biru, hitam atau warna apa pun sesuai dengan kebutuhan pelanggan

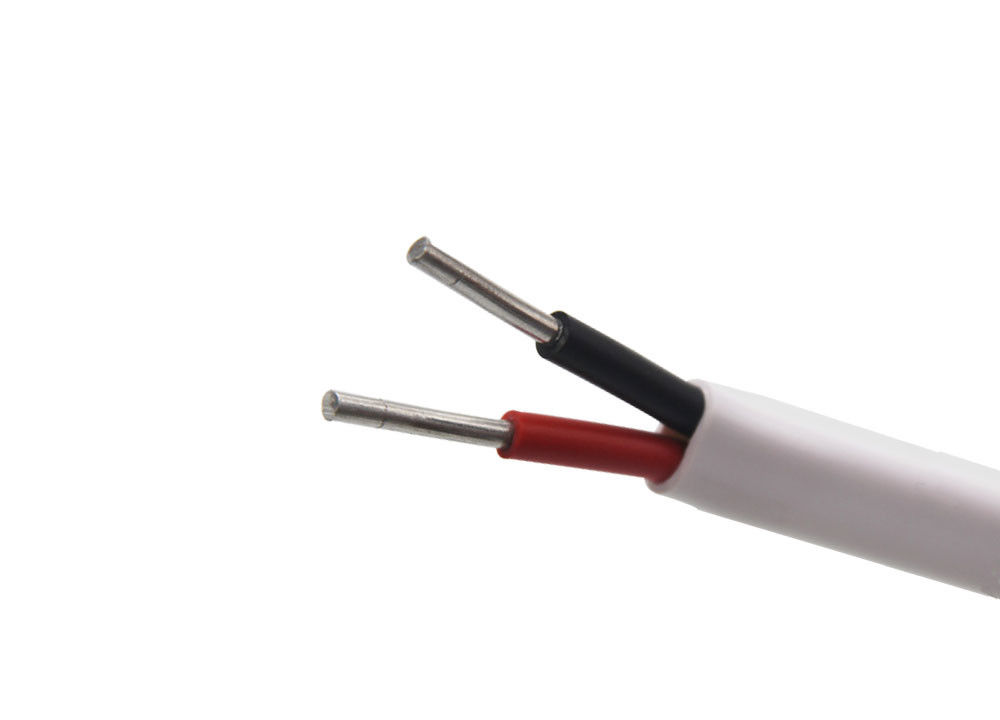

Dua inti: merah dan hitam
Tiga inti: merah, kuning dan biru
Tiga setengah inti: inti netral merah, kuning, biru dan hitam.
Quad core: merah, kuning, biru dan hitam
Kabel lima inti: merah, kuning, biru, hitam dan abu-abu.
Enam inti ke atas: dua inti yang berdekatan (jumlah dan arah) di setiap lapisan berwarna biru dan kuning, dan sisanya berwarna abu-abu.Urutan yang sama seperti di atas, dan pencetakan nomor inti yang tidak terhapuskan, atau semua inti dengan warna yang sama memiliki warna kontras bernomor yang tidak terhapuskan pada setiap inti.Warna lain disepakati dengan pembeli dan produsen, dengan kode digital.
tata letak
Menurut skema warna di atas, susun kabel inti dengan kabel sebelah kanan yang sesuai.
Selubung dalam
Sesuai kesepakatan antara pemasok dan pembeli untuk menggunakan bahan termoplastik, inti laminasi disediakan dengan pembungkus atau ekstrusi.Bahan yang digunakan harus kompatibel dengan rating suhu kabel PVC.
Baju zirah
Armor disediakan di selubung bagian dalam untuk mencegah kerusakan mekanis.Armor biasanya menggunakan kawat baja galvanis atau sabuk baja.Armor harus kidal dengan benar pada sarung bagian dalam.Cakupan minimum armor harus 90%.Pada kabel inti tunggal yang digunakan dalam sistem AC, kabel aluminium keras non-magnetis harus digunakan untuk lapis baja.Jika diameter selubung bagian dalam tidak melebihi 13 mm (lebih besar dari 13 mm), digunakan kawat baja bundar.Gunakan pelindung pita baja datar.Ukuran kabel bundar yang berbeda juga dapat disediakan sesuai dengan kebutuhan spesifik.
Jaket PVC
Selubung luar harus dilapisi pada selubung dalam atau inti yang ditumpuk.Jika selubung luar disediakan pada inti berlapis, tebal rata-rata selubung luar harus merupakan jumlah dari tebal nominal selubung luar dan tebal minimum selubung dalam yang ditentukan dalam IS: 1554 (Bagian-1) -1988 Selubung yang ditentukan dalam standar.
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
