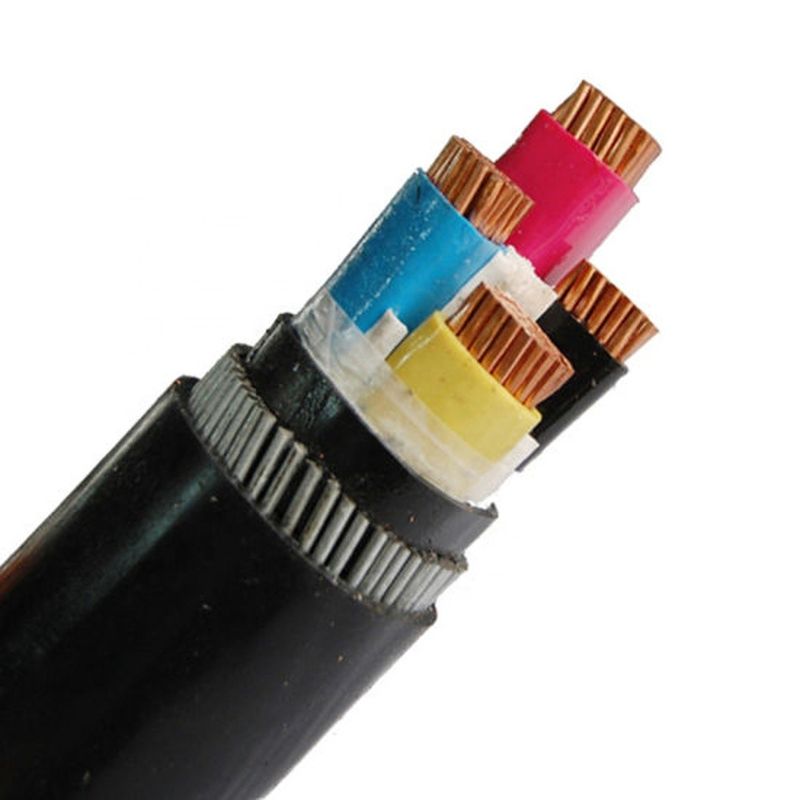

Kabel tahan api 4-inti 90 derajat
Pengenalan kabel tahan api
Metode yang umumnya digunakan untuk kabel tahan api adalah menambahkan halida yang mengandung halogen dan oksida logam ke bahan seperti insulasi, selubung dan pengisi.Evaluasi dari sudut pandang retardansi api adalah metode yang sangat baik.
Ruang lingkup aplikasi:
Kabel daya berinsulasi polivinil klorida cocok untuk dipasang pada AC 50HZ, tegangan pengenal jalur transmisi dan distribusi 0,6 / 1kV.
Kabel daya berinsulasi XLPE memiliki banyak keunggulan dibandingkan dengan kabel berinsulasi kertas dan kabel berinsulasi PVC.Kabel polietilen hubung-silang memiliki sifat listrik yang tinggi, sifat mekanik, sifat penuaan termal, ketahanan retak tegangan lingkungan, ketahanan korosi kimia, struktur sederhana, mudah digunakan, dan tidak dibatasi oleh perbedaan lapisan yang besar.Dapat digunakan dalam waktu lama pada suhu tinggi 90 derajat
Area penampang nominal (mm2) |
Inti tembaga |
Inti aluminium |
Area penampang nominal (mm2) |
Inti tembaga |
Inti aluminium |
1.5 |
12.1 |
18.1 |
95 |
0.193 |
0.32 |
2.5 |
7.41 |
12.1 |
120 |
0.153 |
0.253 |
4 |
4.61 |
7.41 |
150 |
0,124 |
0.206 |
6 |
3.08 |
4.61 |
185 |
0,099 |
0,164 |
10 |
1.83 |
3.08 |
240 |
0,0754 |
0.125 |
16 |
1.15 |
1.91 |
300 |
0,0601 |
0.1 |
25 |
0.727 |
1.2 |
400 |
0,047 |
0.778 |
35 |
0,524 |
0.868 |
500 |
0,0366 |
0,0605 |
50 |
0,387 |
0.641 |
630 |
0,0283 |
0,0469 |
70 |
0.268 |
0.443 |
800 |
0,0221 |
0,0367 |
Performa teknis:
1. Suhu maksimum pekerjaan jangka panjang: ≤90 ° C
2. Suhu instalasi: ≥0 ° C
3. Suhu hubung singkat tertinggi (tidak lebih dari 5 detik): 250 ° C
4. Dalam kasus tegangan mekanis yang tidak mencukupi, itu tidak dapat diletakkan tanpa jatuh.Kabel inti tunggal tidak dapat diperbaiki dengan pipa peletakan besi atau alat besi bundar di sekitar kabel
