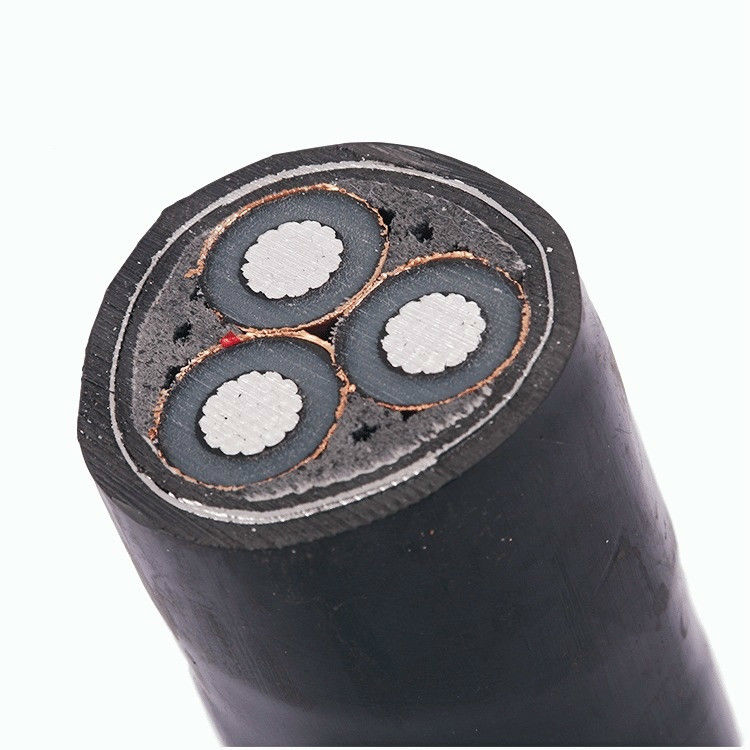

Kabel Daya Pvc Kabel Daya Tegangan Menengah
Aplikasi kabel berisolasi PVC:
Digunakan dalam sistem transmisi dan distribusi daya 35kV ke bawah.
Umumnya digunakan dalam tenaga listrik, konstruksi, pertambangan, metalurgi, petrokimia dan bidang lainnya
Gantilah sepenuhnya kabel daya berinsulasi kertas yang mengandung oli dan lakukan komunikasi penggantian sebagian
Kabel daya berisolasi PVC
Kawat berinsulasi polietilen / polivinil klorida ikatan silang menutupi seri produk kawat, dan suhu kerjanya adalah
Ini bervariasi sesuai dengan bahan insulasi, terutama suhu 70 derajat dan 90 derajat.
Menurut jenis konduktor, termasuk kabel berisolasi PVC / XLPE konduktor padat,
Kabel berinsulasi PVC / XLPE vertikal, kabel berinsulasi PVC / XLPE dengan warna berbeda.
Menurut bentuknya, itu termasuk kabel datar dengan warna berbeda, kabel bulat, dll.
Kode sesuai dengan nomor intinya, termasuk kabel inti tunggal, kabel multi-inti dan warna lain yang berbeda.
Parameter teknik:
| Persilangan |
Konduktor |
Layar Konduktor |
Isolasi |
Layar Isolasi |
Layar Metalik |
Sarung Batin |
Baju zirah |
Nomor Lapisan Layar |
Selubung Luar |
Diameter keseluruhan |
Kabel Tembaga |
Kabel Aluminium |
| mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
mm |
mm |
kg / km |
kg / km |
| 50 |
8.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.0 |
0.8 |
2 |
4 |
86 |
8906 |
7997 |
| 70 |
10 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
90 |
9944 |
8671 |
| 95 |
11.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
94 |
11112 |
9375 |
| 120 |
13 |
0.8 |
10.5 |
0.8 |
0.1 |
2.2 |
0.8 |
2 |
4 |
97 |
12253 |
10059 |
| 150 |
14.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
101 |
13557 |
10800 |
| 185 |
16.2 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
105 |
15059 |
11645 |
| 240 |
18.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.4 |
0.8 |
2 |
4 |
110 |
17249 |
12837 |
| 300 |
20.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.5 |
0.8 |
2 |
5 |
115 |
19603 |
14061 |
| 400 |
23.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.6 |
0.8 |
2 |
5 |
122 |
23151 |
15874 |
| 500 |
26.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.8 |
0.8 |
2 |
5 |
129 |
27045 |
17807 |
Gunakan fungsi:
1. Nilai tegangan: Uo / U: 26 / 35kV, 21 / 35kV, 12/20 kV (24 kV), 8,7 / 10kV, 8,7 / 15kV, 6 / 6kV, 6 / 10kV.
2. Jumlah inti: inti tunggal, inti rangkap tiga.
3. Suhu kerja maksimum yang diijinkan dari konduktor untuk pekerjaan jangka panjang adalah 90oC.Dalam keadaan short-circuit (durasi terpanjang tidak melebihi 5 detik).Suhu maksimum konduktor tidak melebihi 250.
4. Hambatan DC dari konduktor memenuhi persyaratan GB / T3956-1997.
5. Suhu lingkungan tidak boleh lebih rendah dari 0 saat meletakkan.Jika tidak, itu harus dipanaskan terlebih dahulu.
6. Tidak ada batas jatuh horizontal saat memasang kabel.Jari-jari lentur kabel inti tiga yang sensitif tidak boleh kurang dari 12 kali diameter luar kabel.
7. Uji tegangan frekuensi kerja:
Untuk kabel dengan Uo 3.6kV atau lebih rendah: 2.5Uo + 2kV / 5 menit tanpa tusukan.
Untuk kabel dengan Uo 3.6kv ~ 18kV: 3.5Uo / 5 menit tanpa tusukan.
Untuk kabel dengan Uo 21kV dan 26 kV: 2.5Uo / 30 menit, tanpa tusukan.
8. Uji pelepasan sebagian: Kapasitas pelepasan kabel pada 1.73Uo tidak boleh melebihi 10pC.
