Low Smoke BTTZ Series Flexible Mineral Insulated Cable

Kabel Berinsulasi Mineral Fleksibel Seri BTTZ Rendah Asap

  • Cahaya Tinggi

    Kabel Terisolasi Mineral Fleksibel

    ,

    Kabel Terisolasi Mineral Asap Rendah

    ,

    Kabel Terisolasi Mineral Seri BTTZ

  • Nama Produk
    Kabel Terisolasi Mineral
  • Bahan isolasi
    PVC
  • Bahan konduktor
    Tembaga
  • jaket luar
    PVC Bersih & Halus
  • Tipe
    Terisolasi
  • Jumlah Konduktor
    Multicore
  • Nama merek
    HOLD-ONE
  • Kuantitas min Order
    100 m
  • Kemasan rincian
    Drum Kayu
  • Waktu pengiriman
    7 hari setelah menerima setoran
  • Syarat-syarat pembayaran
    L / C, T / T

Kabel Berinsulasi Mineral Fleksibel Seri BTTZ Rendah Asap

Kabel berinsulasi mineral fleksibel seri BTTZ asap rendah

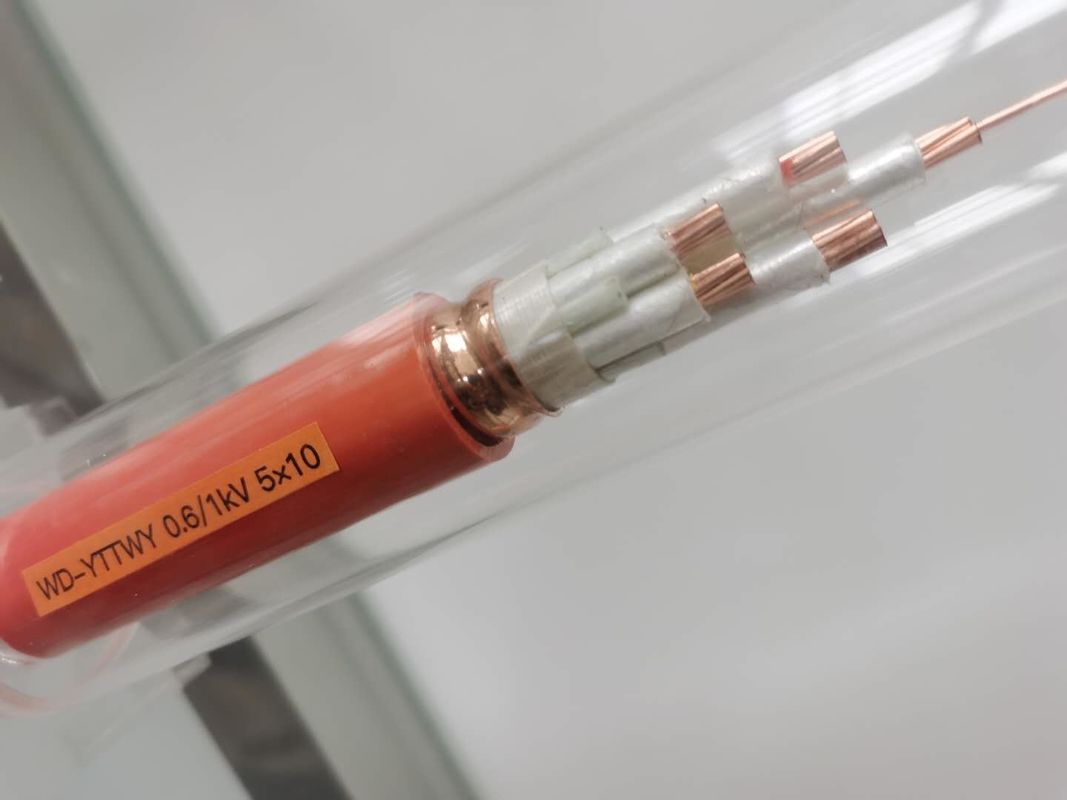

Struktur kabel tahan api fleksibel


1. Konduktor kabel: terdiri dari kabel tembaga yang terdampar, dengan sifat lentur yang menguntungkan
2. Lapisan isolasi: ini mengadopsi bahan isolasi anorganik tahan suhu tinggi
3. Selubung tembaga: bahan tembaga, melalui mesin khusus, dengan sifat lentur yang menguntungkan.digunakan sebagai kawat PE.
4. Selubung luar: terbuat dari bahan plastik non-toksisitas asap rendah, dengan perlindungan korosi yang menguntungkan.





Nominal
Menyeberang
bagian
Luar
Diameter
kira-kira.
Berat kabel sekitar. Penurunan tegangan Mini
pembengkokan
radius
Fase tunggal Tiga fase
mm2 mm kg / km V / A.km V / A.km mm
3 x 1,5 10.7 273.3 30.8 26.7 160.5
3 x 2.5 11.6 319.4 18.9 16.4 174.0
3 x 4 12.5 398.3 11.8 10.2 187.5
3 x 6 13.7 479.9 7.9 6.81 205.5
3 x 10 17.3 636.1 4.7 4.05 259.5
3 x 16 19.5 846.8 2.94 2.55 292.5
3 x 25 22.3 1.192.9 1.87 1.62 334.5
3 x 35 25.2 1.518.8 1.35 1.17 378.0
3 x 50 28.6 1.950.5 1.01 0.87 429.0
3 x 70 32.7 2.629.9 0.71 0.61 490.5
3 x 95 37.1 3.588.8 0,52 0,454 556.5
3 x 120 40.9 4.379.3 0.43 0.371 613.5
3 x 150 45.5 5.284.9 0.36 0.313 682.5


Menurut standar nasional, kawat dan kabel tahan api: uji karakteristik metode uji api, Menurut GB12666.6 Kelas A, terbakar dalam api dengan suhu nyala 950 ℃ berikan tegangan 750V antara fasa dan fasa dan antara fasa dan selubung luar harus mampu bertahan selama 90 menit tanpa kerusakan.
Kelas B, bun dalam api dengan suhu nyala 750-800 ° C, berikan tegangan 750V antara fasa dan fasa dan antara fasa dan selubung itu harus mampu bertahan selama 90 menit tanpa kerusakan.

Menurut BS6378, kabel tahan api fleksibel memenuhi persyaratan berikut:
Kelas A 650 ℃ 3h
Kelas B 750 ℃ ​​3h
Kelas C 950 ℃ 3h
Kelas S 950 ℃ 20 menit

Nilai Tegangan: 0.6 / 1kV
Nilai tegangan kerja: beban ringan 500V, beban berat 750V;
Nilai saat ini: inti tunggal 25-1800 A;multi-core 16-500A
Resistansi isolasi: resistansi isolasi ≥ 1000MΩ per km.panjang kabel kurang dari 100m, maka tahanan isolasi ≥ 10000 MΩ
Frekuensi daya menahan tegangan: berikan tegangan 2000V dan 2500 V antara fase dan selubung tembaga kabel masing-masing 500V dan 750V, kabel harus mampu bertahan selama 15 menit tanpa putus.
