Kabel insulasi mineral berselubung logam berat

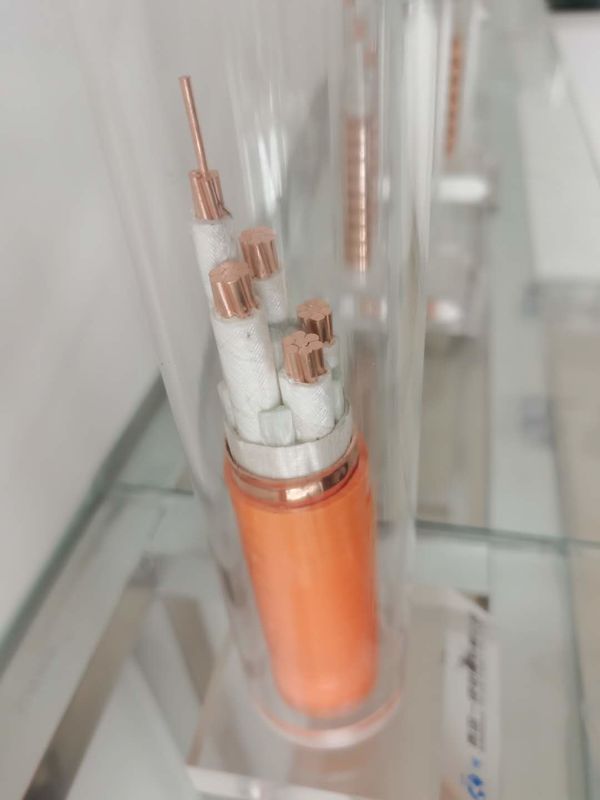

Struktur kabel tahan api fleksibel
1. Konduktor kabel: terdiri dari kabel tembaga yang terdampar, dengan sifat lentur yang menguntungkan
2. Lapisan isolasi: ini mengadopsi bahan isolasi anorganik tahan suhu tinggi
3. Selubung tembaga: bahan tembaga, melalui mesin khusus, dengan sifat lentur yang menguntungkan.digunakan sebagai kawat PE.
4. Selubung luar: terbuat dari bahan plastik non-toksisitas asap rendah, dengan perlindungan korosi yang menguntungkan.
Nominal Menyeberang bagian |
Luar Diameter kira-kira. |
Berat kabel sekitar. | Penurunan tegangan | Mini pembengkokan radius |
|
Fase tunggal | Tiga fase | ||||
mm2 | mm | kg / km | V / A.km | V / A.km | mm |
3 x 1,5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
3 x 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
3 x 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
3 x 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
3 x 25 | 22.3 | 1.192.9 | 1.87 | 1.62 | 334.5 |
3 x 35 | 25.2 | 1.518.8 | 1.35 | 1.17 | 378.0 |
3 x 50 | 28.6 | 1.950.5 | 1.01 | 0.87 | 429.0 |
3 x 70 | 32.7 | 2.629.9 | 0.71 | 0.61 | 490.5 |
3 x 95 | 37.1 | 3.588.8 | 0,52 | 0,454 | 556.5 |
3 x 120 | 40.9 | 4.379.3 | 0.43 | 0.371 | 613.5 |
Model kabel tahan api fleksibel
YTTW
Y: Simbol seri
T: Konduktor Cooper
T: Selubung tembaga
W: Isolasi anorganik
Menurut standar nasional, kawat dan kabel tahan api: uji karakteristik metode uji api, Menurut GB12666.6 Kelas A, terbakar dalam api dengan suhu nyala 950 ℃ berikan tegangan 750V antara fasa dan fasa dan antara fasa dan selubung luar harus mampu bertahan selama 90 menit tanpa kerusakan.
Kelas B, bun dalam api dengan suhu nyala 750-800 ° C, berikan tegangan 750V antara fasa dan fasa dan antara fasa dan selubung itu harus mampu bertahan selama 90 menit tanpa kerusakan.
2. Menurut BS6378, kabel tahan api fleksibel memenuhi persyaratan berikut:
Kelas A 650 ℃ 3h
Kelas B 750 ℃ 3h
Kelas C 950 ℃ 3h
Kelas S 950 ℃ 20 menit
1. Properti tahan api yang sangat baik, peringkat tahan api tidak hanya memenuhi standar nasional GB1266.6: kategori A 950 ℃ 90 menit, tetapi juga memenuhi standar Inggris BS 187-1994: Kelas A 650 ℃ 3 jam: kelas B 750 ℃ 3 jam ;kelas C 950 ℃ 3h sementara itu, juga mampu menahan penyemprotan air atau serangan mekanis;
2. Panjang kontinu panjang: panjang dapat memenuhi permintaan panjang untuk catu daya meskipun kabel inti tunggal atau multi-inti, dan panjang kontinu setiap kabel dapat mencapai 1000 m.
3. Luas penampang besar, luas penampang kabel inti tunggal mencapai 630mm2 dan kabel multi inti mencapai 70 mm2.
4. Sifat fleksibilitas, kabel dapat dililitkan pada reeI kabel dengan radius tekukan 6-10D, (D adalah diameter luar kabel):
5. Tidak beracun bebas asap saat pembakaran, mengadopsi bahan anorganik (bahan tidak mudah terbakar) untuk isolasi pembakarannya tidak akan menghasilkan gas berbahaya atau sekunder
polusi itu adalah produk perlindungan lingkungan;
6. Kapasitas beban berlebih yang tinggi, kabel tidak hanya memiliki daya dukung arus yang tinggi, tetapi juga memiliki kapasitas beban berlebih yang besar.Menurut persyaratan perkabelan, suhu permukaan kabel biasanya adalah 70 ℃ jika tidak akan disentuh atau tidak akan bersentuhan dengan bahan bangunan yang mudah terbakar suhu selubung kabel dapat ditingkatkan hingga 105.Saat mengalami kelebihan beban, suhu kerja jangka panjang dari kabel tahan api bisa mencapai 250 ℃;
7. Sifat tahan korosi, tahan api berinsulasi organik membutuhkan tabung plastik atau tabung atau tabung besi kadang-kadang, tabung plastik cenderung rusak dan tabung besi cenderung berkarat atau terkikis, tetapi kabel tahan api memiliki selubung tembaga dan tabung itu perlu- kurang, selain itu, selubung tembaga memiliki ketahanan korosi yang menguntungkan.
8. Bebas dari interferensi elektromagnetik saat pemasangan kabel pada poros vertikal yang sama dengan kabel informasi dan kabel kendali karena pelindung selubung tembaga, kabel tahan api tidak akan mengganggu kabel tunggal dan kendali atau kabel;
9. Membedakan peralatan secara normal dalam api, ini mengurangi kerusakan akibat kebakaran, memadamkan peralatan secara normal dalam nyala api, mengurangi kerusakan akibat kebakaran.Selain itu, ini dapat diandalkan untuk keselamatan personel, karena selubung tembaganya adalah sejenis konduktor yang baik, adalah kabel PE yang diardekan terbaik dan menutupi seluruh kabel, masa pakai hingga 100 tahun;
10. Umur panjang, tahan suhu tinggi dan ketahanan degradasi bahan berinsulasi anorganik umur layanannya berkali-kali lipat dari kabel berinsulasi organik, dalam kondisi kerja normal, umur layanannya bisa selama bangunan;
11. Pengangkutan dan pengemasan kabel tahan api fleksibel termasuk fittinos pemasangan sederhana hampir sama dengan kabel umum;
12. Efisiensi ekonomis yang menguntungkan, karena proses manufaktur yang maju dan pemasangan sederhana, biaya keseluruhan dari kabel tahan api fleksibel jauh lebih rendah daripada kabel berinsulasi mineral dalam kondisi yang sama.
Karakteristik listrik dari kabel tahan api fleksibel
