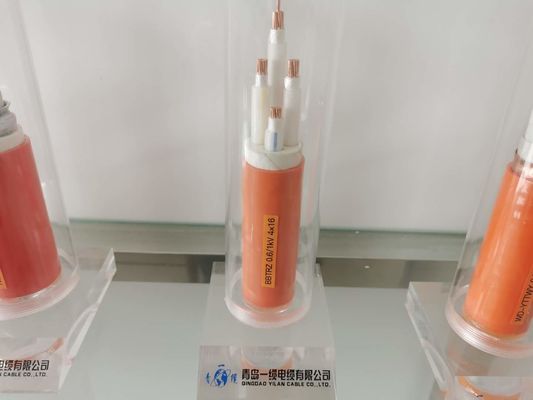

Kabel berinsulasi mineral fleksibel berlapis aluminium inti tembaga
1. Konduktor: Ini terbuat dari kabel tembaga yang terdampar dengan kinerja lentur yang baik.
2. Isolasi: Gunakan bahan isolasi anorganik yang tahan suhu tinggi dan tidak mudah terbakar.
3. Cangkang logam: terbuat dari paduan aluminium.
4. Selubung luar: Gunakan bahan selubung yang ramah lingkungan, tahan penuaan, tahan cuaca, rendah asap, dan bebas halogen.
5. Cocok untuk peletakan di dalam dan di luar ruangan, mampu menahan gaya mekanis eksternal.
Metode pemilihan
1. Dalam kasus berikut, kabel berinsulasi mineral fleksibel dengan selubung plastik harus digunakan:
Kabel ditempatkan di lingkungan yang menimbulkan korosi pada selubung tembaga.
Kabel-kabel tersebut ditanam langsung atau diletakkan melalui pipa.
Kabel diletakkan di ruang non-teknis bangunan dan memiliki persyaratan estetika.Jika ada persyaratan proteksi kebakaran, kandang plastik bebas halogen dan rendah asap harus digunakan.
Nominal
Menyeberang
bagian |
Luar
Diameter
kira-kira. |
Berat kabel sekitar. |
Penurunan tegangan |
Mini
pembengkokan
radius |
| Fase tunggal |
Tiga fase |
| mm2 |
mm |
kg / km |
V / A.km |
V / A.km |
mm |
| 3 x 1,5 |
10.7 |
273.3 |
30.8 |
26.7 |
160.5 |
| 3 x 2.5 |
11.6 |
319.4 |
18.9 |
16.4 |
174.0 |
| 3 x 4 |
12.5 |
398.3 |
11.8 |
10.2 |
187.5 |
| 3 x 6 |
13.7 |
479.9 |
7.9 |
6.81 |
205.5 |
| 3 x 10 |
17.3 |
636.1 |
4.7 |
4.05 |
259.5 |
| 3 x 16 |
19.5 |
846.8 |
2.94 |
2.55 |
292.5 |
| 3 x 25 |
22.3 |
1.192.9 |
1.87 |
1.62 |
334.5 |
| 3 x 35 |
25.2 |
1.518.8 |
1.35 |
1.17 |
378.0 |
| 3 x 50 |
28.6 |
1.950.5 |
1.01 |
0.87 |
429.0 |
| 3 x 70 |
32.7 |
2.629.9 |
0.71 |
0.61 |
490.5 |
| 3 x 95 |
37.1 |
3.588.8 |
0,52 |
0,454 |
556.5 |
| 3 x 120 |
40.9 |
4.379.3 |
0.43 |
0.371 |
613.5 |
2. Pemilihan spesifikasi
Tentukan suhu pengoperasian maksimum kabel sesuai dengan lingkungan pemasangan kabel, pilih arus kabel yang sesuai, dan tentukan spesifikasi kabel.
2.1: Ada dua jenis kabel berinsulasi mineral fleksibel menurut suhu kabel
Daya dukung: pada 70 ° C
Ampacity pada 105 ° C
2.2: Daya dukung arus dari kabel yang dipilih harus sesuai dengan suhu operasi normal 70 0 C di bawah kondisi peletakan berikut:
Bersihkan garis di sepanjang dinding, braket, atap, dan jembatan.
Itu dirutekan bersama dengan jenis kabel lain di jembatan, poros, parit kabel, dan terowongan kabel yang sama.
Tempat lain di mana suhu selubung kabel terlalu tinggi dapat menyebabkan cedera diri atau kerusakan peralatan.
2.3: Tempatkan kabel di jembatan, parit kabel dan tempat mesin tak berawak memakai pipa.Daya dukung arus dapat dipilih sesuai dengan suhu operasi normal 105 0 C
.2.4: Spesifikasi kabel berinsulasi mineral fleksibel harus ditentukan secara wajar sesuai dengan panjang saluran yang sebenarnya dan panjang pengiriman kabel.
3. Poin desain
3.1 Selubung tembaga dapat digunakan sebagai kabel pembumian, jadi kawat PE biasanya tidak diperlukan.
3.2 Mengganti saluran bus dengan kabel berinsulasi mineral fleksibel dengan penampang melintang yang besar dapat mengurangi investasi teknik dan meningkatkan keselamatan jalur.
