| MOQ: | 100 m |
| standard packaging: | Drum Kayu |
| Delivery period: | 7 hari setelah menerima setoran |
| payment method: | L / C, T / T |

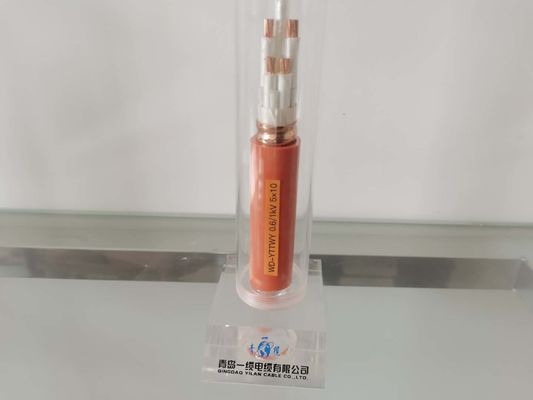

Kabel tahan api berinsulasi mineral BBTRZ
Fitur Produk
(1) Pencegahan kebakaran.Kabel BBTRZ menggunakan pita mika dan isolasi komposit yang diekstrusi, menggunakan bahan tahan api
Isolasi mortir dan proteksi kebakaran, produk material baru dapat lulus uji level C standar BS 6387 di bawah nyala api 950 80 selama 80 menit, tidak ada kerusakan listrik;15 menit setelah 15 menit perendaman air, nyala W650 ℃, tidak ada kerusakan, uji level b pada 950 Tidak ada kerusakan dalam waktu 15 menit di bawah nyala api pada ℃.
(2) Fleksibel.Konduktor kabel BBTRZ terbuat dari kawat tembaga beruntai, dan lapisan insulasi terbuat dari pita mika dan material komposit yang diekstrusi.Tanah liat tahan api digunakan sebagai insulasi panas dan bahan tahan api dan bahan selubung tahan api bebas halogen rendah asap.Produk lebih fleksibel.
(3) Perlindungan lingkungan.Transmisi pembakaran kabel BBTRZ melebihi 80% (standarnya 60%), yang memenuhi persyaratan asap rendah.Karena bahan isolasi kabel dan selubung adalah senyawa anorganik, tidak ada bahan PVC biasa.Oleh karena itu, bahkan dalam kondisi kebakaran, tidak ada gas asam yang dikeluarkan, atau halogen yang dihasilkan.
(4) Keamanan.Ini dapat memasok daya dalam nyala api, menyalakan peralatan pemadam kebakaran, mengurangi kehilangan kebakaran, dan sangat andal untuk keselamatan pribadi.
(5) Umur panjang.Bahan isolasi anorganik dapat menahan suhu tinggi dan tidak mudah menua, dan umur pemakaiannya berkali-kali lipat dari kabel berinsulasi organik.
(6) Mudah dipasang.Ada sedikit atau tidak ada sambungan pada sambungan kabel.Dibandingkan dengan kabel pemadam kebakaran magnesium oksida, konstruksinya nyaman dan biaya pemasangannya rendah.
(7) Ekonomi yang baik.Karena teknologi produksi yang maju dan pemasangan yang sederhana, dalam kondisi yang sama, biaya komprehensif yang sebenarnya lebih dari 30% lebih rendah daripada biaya kabel berinsulasi mineral plug-in yang teroksidasi.
(8) Peringatan: Jika beberapa kabel BBTRZ langsung ditanam, panjangnya tidak boleh melebihi 6. Jarak antara kabel harus sejauh mungkin untuk menyediakan ruang pendingin yang cukup untuk kabel.Sebelum meletakkan kabel BBTRZ, harap pertimbangkan sepenuhnya kinerja pembuangan panas dari tanah, pasir, saluran kabel atau saluran kabel di sekitar kabel, dan pastikan untuk mengoreksi koefisien tahanan termal kabel sehingga kabel BBTRZ dapat digunakan secara normal dan aman untuk waktu yang lama.
| Nominal Menyeberang bagian |
Luar Diameter kira-kira. |
Berat kabel sekitar. | Penurunan tegangan | Mini pembengkokan radius |
|
| Fase tunggal | Tiga fase | ||||
| mm2 | mm | kg / km | V / A.km | V / A.km | mm |
| 3 x 1,5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 x 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 x 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3 x 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| 3 x 25 | 22.3 | 1.192.9 | 1.87 | 1.62 | 334.5 |
| 3 x 35 | 25.2 | 1.518.8 | 1.35 | 1.17 | 378.0 |
| 3 x 50 | 28.6 | 1.950.5 | 1.01 | 0.87 | 429.0 |
| 3 x 70 | 32.7 | 2.629.9 | 0.71 | 0.61 | 490.5 |
| 3 x 95 | 37.1 | 3.588.8 | 0,52 | 0,454 | 556.5 |
| 3 x 120 | 40.9 | 4.379.3 | 0.43 | 0.371 | 613.5 |
Aplikasi
(1) Sistem pemadam kebakaran berbagai bangunan.
(2) Bangunan sipil bertingkat tinggi, gedung perkantoran, hotel, pusat perbelanjaan besar, pusat pameran, museum, perpustakaan, rumah sakit, stadion, bandara, dll.
(3) Bidang suhu tinggi, seperti baja, peleburan, kaca, dan bengkel lainnya.
(4) Bidang yang mudah terbakar dan meledak, seperti minyak bumi, kimia, farmasi, energi nuklir, dan perusahaan militer.
(5) Proyek pertahanan nasional, seperti kapal, penerbangan, dirgantara, peluncuran satelit, pusat kendali, dll.
Struktur produk
--- Bahan konduktor
Kawat tembaga anil biasa, untai kelas 2.
--- Bahan Isolasi
Senyawa isolasi mineral anorganik dengan pita mika.
--- Bahan isolasi
XLPE (polietilen ikatan silang)
---pengisi
Refraktori Mg (OH) 2 atau Al (OH) 3
--- Bahan selubung
LSZH (Halogen Nol Asap Rendah)
-Nomor inti
1C, 2C, 3C, 4C, 5C, 3C + E, 3C + 2E, 4C + E
Tingkat tegangan
0,6 / 1kV, 600 / 1000V
-Suhu Operasional
Normal: -15 ℃ ~ + 250 ℃, periode khusus: 1083 ℃
-Radius lentur minimum
10 x diameter luar
--- Standar produksi
JG / T 313-2014, GB / T 34926-2017, IEC 60702, BS 6387
|
|
