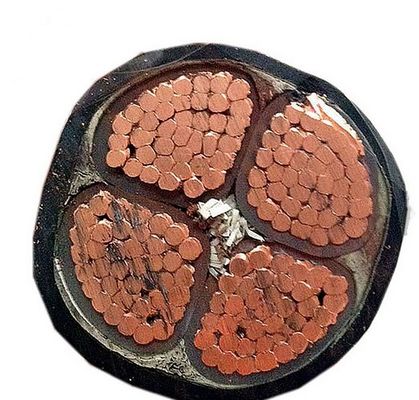

Kabel Lembut Daya Tahan Api Nol Asap Nol Halogen Rendah
Produk Serial Kawat dan Kabel Tahan Api
1. Standar Produk
Standar perusahaan, standar ini setara dengan GB/T 19666-2005.
2. Produk ini cocok untuk digunakan di semua tempat menggunakan tegangan AC pengenal 1-10 KV kabel listrik berisolasi plastik, 450/750 V kabel kontrol berisolasi plastik, 450/750 V dan di bawah kawat dan kabel peralatan listrik, terutama suhu tinggi, mudah terbakar dan api.Bukti untuk mentransmisikan dan mendistribusikan daya , kontrol , alarm dan sistem kontrol kebakaran dan sirkuit lainnya .
3. Properti untuk Digunakan
Sebuah.Menurut jenis produk yang berbeda, tegangan pengenal dapat dibagi menjadi yang berikut:
.0,6/1 - 8,7/10 KV .450/750 KV .300/500 Vδ.300/300 V
b.Suhu kerja kabel yang diizinkan untuk waktu yang lama dibagi menjadi yang berikut sesuai dengan berbagai jenis produk:
70ºC, 90ºC, 10
c.Untuk hubung singkat (5 detik), suhu kerja maksimum konduktor yang diizinkan tidak melebihi 160ºC dan 250ºC( untuk a-α).
d.Suhu lingkungan untuk meletakkan kabel tidak boleh kurang dari 0ºC.
f.Diizinkan min.Jari-jari tikungan kabel harus sesuai dengan berbagai jenis produk berikut: 6 kali, 10 kali, 12 kali dan 15 kali diameter keseluruhan kabel.
g.Sifat pembakaran kabel
.Di bawah suhu nyala kondisi pembakaran 750-800ºC, kabel biasanya dapat beroperasi tidak kurang dari 90 menit.
.Arus kabel terukurDaya dukung di bawah lingkungan "α" tidak kurang dari nilai daya dukung arus di bawah kondisi kerja dari jenis dan spesifikasi kabel umum yang sesuai.
h.Sifat dan fisik listrik lainnya.Sifat mekanis kabel semuanya lebih tinggi dari kabel umum yang sesuai.
| Tabel 1 | |||||||||
| Tipe | Nama | ||||||||
| NH-VV | berisolasi PVC tahan api, selubung PVC, kabel listrik tembaga | ||||||||
| NH-VV22 | berisolasi PVC tahan api, selubung PVC, kabel daya tembaga lapis baja sabuk baja | ||||||||
| NH-YJV | XLPE tahan api terisolasi, selubung PVC, kabel listrik tembaga | ||||||||
| NH-YJV22 | XLPE tahan api terisolasi, selubung PVC, kabel daya tembaga lapis baja sabuk baja | ||||||||
| NH-FF | fluoroplastik terisolasi, kabel listrik tembaga selubung fluoroplastik | ||||||||
| WDZN-YY | LSZH poliolefin terisolasi, poliolefin selubung kabel daya tembaga | ||||||||
| WDZN-YY23 | LSZH poliolefin terisolasi, poliolefin selubung sabuk baja lapis baja kabel listrik tembaga | ||||||||
| NH-YGG | karet silikon terisolasi, kabel listrik tembaga selubung karet silikon | ||||||||
| Tipe | inti | Nilai tegangan 0.6/1kv | |||||||
| Bagian (mm2) | |||||||||
| NH-VV;NH-VV22;NH-FF;NH-YGG;NH-YJV;NH-YJV22;NH-WDZN-YY23 | 1~5 | 1,5~300;4~300 | |||||||
| Tabel 3 | |||||||||
| Diameter inti kabelΦ | Ketebalan selubung fluoroplastik | ||||||||
| 3-5 | 0,55 | ||||||||
| 5.01-10 | 0,7 | ||||||||
| 10.01-15 | 0.8 | ||||||||
| 15.01-20 | 0,85 | ||||||||
| 20.01-25 | 0,95 | ||||||||
| 25.01-30 | 1.05 | ||||||||
| Properti: | |||||||||
| 1, Suhu sekitar untuk peletakan kabel: di atas 0 ° C | |||||||||
| 2, suhu kerja maksimum jangka panjang dari konduktor berisolasi PVC tidak lebih dari 70 ° C;Konduktor NH-YJV tidak lebih dari 90 ° C; Konduktor WDZN-YY tidak lebih dari 90 ° C; Konduktor NH-YGG tidak lebih dari 180 ° C; Konduktor NH-FF tidak lebih dari 200 ° C. | |||||||||
