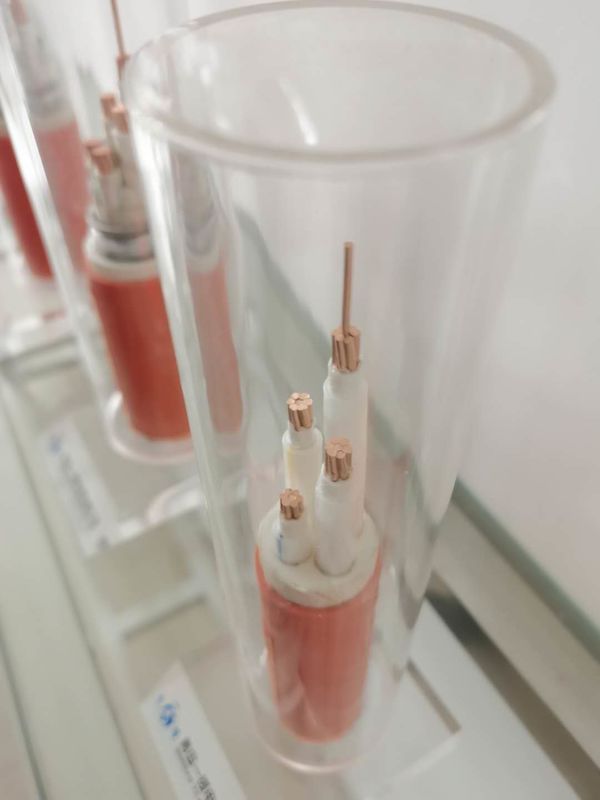

Kabel Terisolasi Mineral digunakan di Gedung, industri, bandara, pembangkit listrik, catu daya dan lain-lain
Metode memilih
1. Dalam kasus berikut, kabel berinsulasi mineral fleksibel dengan selubung plastik harus digunakan:
Kabel ditempatkan di lingkungan yang menimbulkan korosi pada selubung tembaga.
Kabel dikubur langsung atau diletakkan melalui pipa.
Kabel diletakkan di ruang bangunan non-teknis dan memiliki persyaratan estetika.Jika ada persyaratan proteksi kebakaran, kandang plastik bebas halogen dan rendah asap harus digunakan.
Nominal Menyeberang bagian |
Luar Diameter kira-kira |
Berat kabel kira-kira. |
Penurunan tegangan |
Mini pembengkokan radius |
Fase tunggal |
Tiga fase |
mm2 |
mm |
kg/km |
V/A.km |
V/A.km |
mm |
3x1,5 |
10.7 |
273.3 |
30.8 |
26.7 |
160.5 |
3x2,5 |
11.6 |
319.4 |
18.9 |
16.4 |
174.0 |
3x4 |
12.5 |
398.3 |
11.8 |
10.2 |
187.5 |
3x6 |
13.7 |
479.9 |
7.9 |
6.81 |
205.5 |
3x10 |
17.3 |
636.1 |
4.7 |
4.05 |
259.5 |
3x16 |
19.5 |
846.8 |
2.94 |
2.55 |
292.5 |
3x25 |
22.3 |
1.192,9 |
1.87 |
1.62 |
334.5 |
3x35 |
25.2 |
1.518,8 |
1.35 |
1.17 |
378.0 |
3x50 |
28.6 |
1.950,5 |
1.01 |
0,87 |
429.0 |
3x70 |
32.7 |
2.629,9 |
0,71 |
0,61 |
490.5 |
3x95 |
37.1 |
3.588,8 |
0,52 |
0,454 |
556.5 |
3x120 |
40.9 |
4.379,3 |
0,43 |
0,371 |
613.5 |
2. Pemilihan spesifikasi
Tentukan suhu operasi maksimum kabel sesuai dengan lingkungan peletakan kabel, pilih arus kabel yang sesuai secara wajar, dan tentukan spesifikasi kabel.
2.1: Ada dua jenis kabel berisolasi mineral fleksibel menurut suhu kabel
Daya dukung: pada 70°C
Amplitudo pada 105°C
2.2: Daya dukung arus kabel yang dipilih harus sesuai dengan suhu operasi normal 70 0 C di bawah kondisi peletakan berikut:
Bersihkan garis di sepanjang dinding, braket, atap, dan jembatan.
Itu dirutekan bersama dengan jenis kabel lain di jembatan, poros, parit kabel, dan terowongan kabel yang sama.
Tempat lain di mana suhu selubung kabel terlalu tinggi dapat menyebabkan cedera atau kerusakan peralatan.
2.3: Tempatkan kabel di jembatan, parit kabel dan tempat mesin tak berawak memakai pipa.Daya dukung saat ini dapat dipilih sesuai dengan suhu operasi normal 105 0 C
.2.4: Spesifikasi kabel berinsulasi mineral fleksibel harus ditentukan secara wajar sesuai dengan panjang saluran sebenarnya dan panjang pengiriman kabel.
