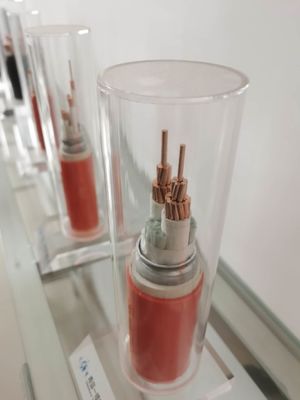

Kabel Terisolasi Mineral Tahan Api 450 / 750V Di Bangunan Industri
Mineral Insulated Cable cocok untuk digunakan pada bangunan industri, jalur transmisi dan distribusi bangunan sipil untuk kebakaran dan
sistem darurat.

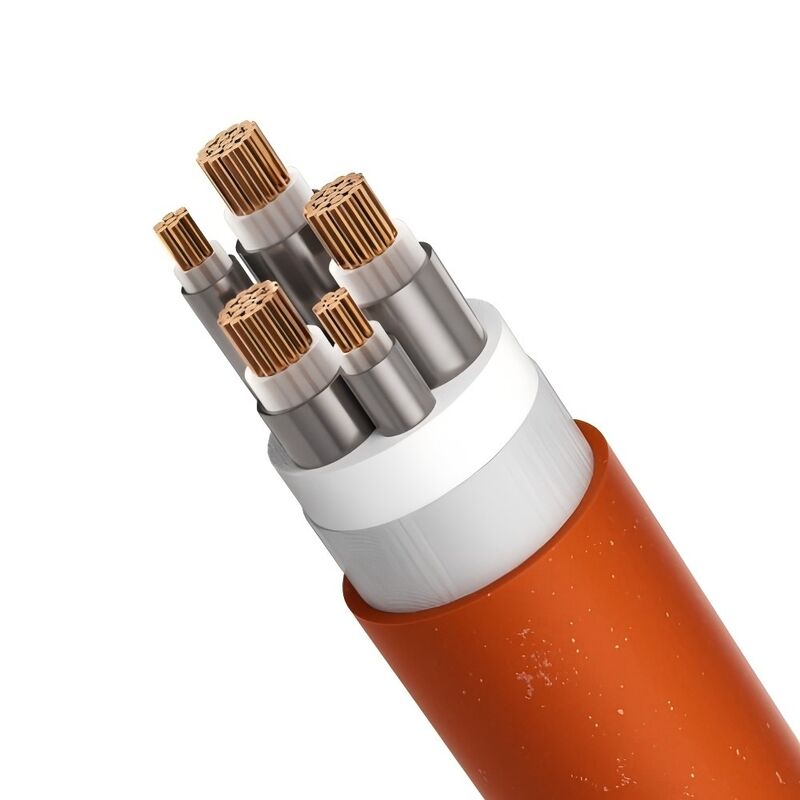

Struktur kabel tahan api yang fleksibel
1. Konduktor kabel: terdiri dari kabel tembaga yang terdampar, dengan sifat lentur yang menguntungkan
2. Lapisan isolasi: mengadopsi bahan isolasi anorganik tahan suhu tinggi
3. Selubung tembaga: bahan tembaga, melalui permesinan khusus, dengan sifat lentur yang menguntungkan.digunakan sebagai kawat PE.
4. Selubung luar: terbuat dari bahan plastik dengan asap non-toksisitas rendah, dengan perlindungan korosi yang baik.
Parameter Kabel Terisolasi Mineral
Nominal Menyeberang bagian |
Luar Diameter kira-kira |
Berat kabel kira-kira. | Penurunan tegangan | Mini pembengkokan radius |
|
Fase tunggal | Tiga fase | ||||
mm2 | mm | kg/km | V/A.km | V/A.km | mm |
3x1,5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
3x2,5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
3x4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
3x6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
3x10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
3x16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
3x25 | 22.3 | 1.192,9 | 1.87 | 1.62 | 334.5 |
3x35 | 25.2 | 1.518,8 | 1.35 | 1.17 | 378.0 |
3x50 | 28.6 | 1.950,5 | 1.01 | 0,87 | 429.0 |
3x70 | 32.7 | 2.629,9 | 0,71 | 0,61 | 490.5 |
3x95 | 37.1 | 3.588,8 | 0,52 | 0,454 | 556.5 |
3x120 | 40.9 | 4.379,3 | 0,43 | 0,371 | 613.5 |
Model kabel fleksibel tahan api
YTTW
Y: Simbol seri
T: Konduktor Cooper
T: Selubung tembaga
W: Isolasi anorganik
Menurut standar nasional, kawat dan kabel tahan api: uji karakteristik metode uji api, Menurut GB12666.6 Kelas A, terbakar dalam api dengan suhu nyala 950℃ menerapkan tegangan 750V antara fasa dan fasa dan antara fasa dan selubung luar harus mampu bertahan selama 90 menit tanpa kerusakan.
Kelas B, bun dalam api dengan suhu nyala api 750-800 ° C, menerapkan tegangan 750V antara fasa dan fasa dan antara fasa dan selubung harus mampu bertahan selama 90 menit tanpa kerusakan.
2. Menurut BS6378, kabel tahan api yang fleksibel memenuhi persyaratan berikut:
Kelas A 650 ℃ 3 jam
Kelas B 750 ℃ 3 jam
Kelas C 950 ℃ 3 jam
Kelas S 950 ℃ 20 menit
1. Properti tahan api yang sangat baik, peringkat tahan api tidak hanya memenuhi standar nasional GB1266.6: kategori A 950 ℃ 90 mnt, tetapi juga memenuhi standar Inggris BS 187-1994: Kelas A 650 ℃ 3 jam: kelas B 750 ℃ 3 jam ;kelas C 950 ℃ 3h sementara itu, juga mampu menahan penyemprotan air atau pemogokan mekanis;
2. Panjang terus menerus panjang: panjang dapat memenuhi permintaan panjang untuk catu daya meskipun kabel single-core atau multi-core, dan panjang terus menerus setiap kabel bisa sepanjang 1000 m.
3. Luas penampang besar, luas penampang kabel single-core mencapai 630mm2 dan kabel multi-core mencapai 70 mm2.
4. Sifat fleksibilitas, kabel dapat dililitkan pada gulungan kabel dengan radius tekukan 6-10D, (D adalah diameter luar kabel):
5. Non-toksisitas bebas asap saat terbakar, ia mengadopsi bahan anorganik (bahan yang tidak mudah terbakar) untuk insulasi pembakarannya tidak akan menghasilkan gas berbahaya atau sekunder
polusi itu adalah produk perlindungan lingkungan;
6. Kapasitas beban berlebih yang tinggi, kabel tidak hanya memiliki daya dukung arus yang tinggi, tetapi juga memiliki kapasitas beban berlebih yang besar.Menurut persyaratan pengkabelan, suhu permukaan kabel biasanya adalah 70 ℃ jika tidak disentuh atau tidak bersentuhan dengan bahan bangunan yang mudah terbakar, suhu selubung kabel dapat dinaikkan menjadi 105 ℃.Saat mengalami kelebihan beban, suhu kerja kabel tahan api jangka panjang bisa mencapai 250 ℃;
7. Properti tahan korosi, tahan api berinsulasi organik kadang-kadang membutuhkan tabung plastik atau tabung atau tabung besi, tabung plastik dapat rusak dan tabung besi cenderung berkarat atau terkikis, tetapi kabel tahan api memiliki selubung tembaga dan tabung diperlukan- kurang, selain itu, selubung tembaga memiliki ketahanan korosi yang baik.
8. Bebas dari interferensi elektromagnetik ketika memasang kabel pada poros vertikal yang sama dengan kabel informasi dan kabel kontrol karena melindungi selubung tembaga, kabel tahan api tidak akan mengganggu kabel atau kabel tunggal dan kontrol;
9. Alat pemadam biasanya dalam nyala api, mengurangi kerusakan akibat kebakaran, alat pemadam biasanya dalam nyala api, mengurangi kerusakan akibat kebakaran.Selain itu, dapat diandalkan untuk keselamatan personel, karena selubung tembaganya adalah semacam konduktor yang baik, merupakan kabel PE yang dibumikan terbaik dan menutupi seluruh kabel, masa pakai hingga 100 tahun;
10. Umur panjang, ketahanan suhu tinggi dan ketahanan degradasi bahan berinsulasi anorganik umur layanannya berkali-kali lipat dari kabel berinsulasi organik, dalam kondisi kerja normal, umur layanannya bisa selama bangunan;
11. Pengangkutan dan pengemasan kabel fleksibel tahan api termasuk pemasangan fittinos sederhana hampir sama dengan kabel umum;
12. Efisiensi ekonomis yang menguntungkan, karena proses pembuatan yang canggih dan pemasangan sederhana, biaya keseluruhan kabel tahan api fleksibel jauh lebih rendah daripada kabel berinsulasi mineral dalam kondisi yang sama.
