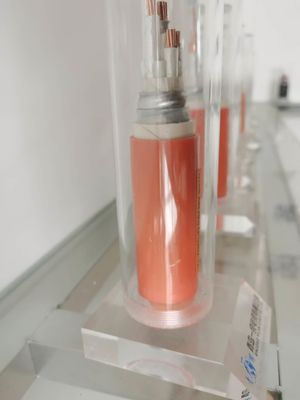

PVC Bare Copper Mineral Insulated Cable yang terhubung dengan Thermocouple
Pengantar
Suhu operasi tinggi
Suhu operasi terus menerus hingga 250 °C, dan waktu singkat untuk mencapai titik leleh tembaga 1083 °C.
Penghalang tahan api
Menggunakan jaket yang tidak mudah terbakar, isolasi yang sangat kompak akan menahan penyebaran uap, gas atau api.
Kekuatan mekanik tinggi
Sangat kuat dan dapat menahan tekanan yang cukup besar seperti memutar, membengkokkan dan meratakan.
fleksibel
Penuh annealed dan sangat malleable, mudah dioperasikan untuk mengikuti jalur kabel yang ada dan bentuk yang tidak teratur.
Tidak menua, terus-menerus mendasar secara keseluruhan,

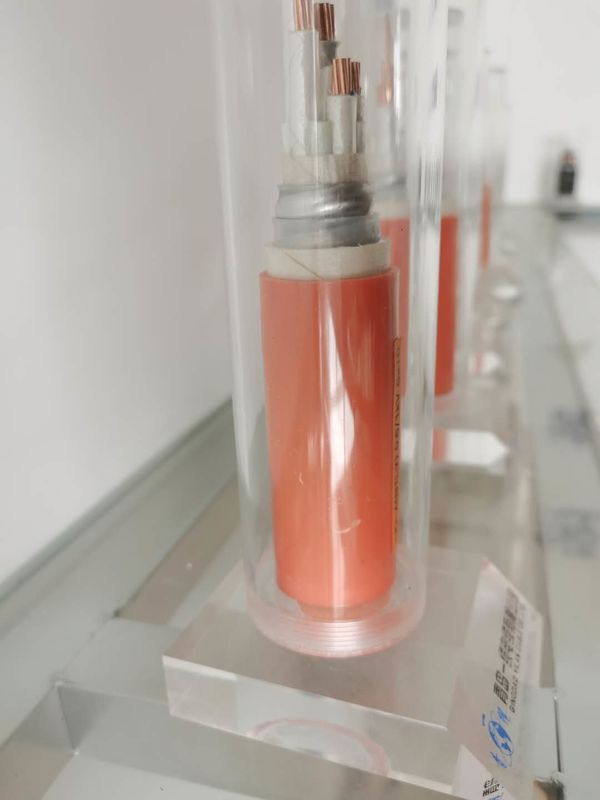

Onductor: Beruang yang terdampar tembaga
Isolasi (lapisan pertama): pita mica, tahan api
Isolasi (lapisan kedua): Polyetilen terikat silang bebas halogen (XLPE)
Pita pengikat: pita serat kaca
Filler: benang kaca
pembungkus inti: pita serat kaca sebagai perlindungan api
Lapisan dalam: lapisan penghalang oksigen
Lapisan: Polyolefin termoplastik bebas halogen
Suhu pelayanan: 90°C
Suhu konduktor maksimum: 125°C
Suhu sirkuit pendek: 250°C
Kabel tembaga terisolasi mineral tahan suhu tinggi
| Nominal Salib bagian |
Bagian luar Diameter sekitar. |
Berat kabel sekitar. | Penurunan tegangan | Mini membungkuk radius |
|
| Fase tunggal | Tiga fase | ||||
| mm2 | mm | kg/km | V/A.km | V/A.km | mm |
| 3 x 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 x 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 x 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3 x 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| 3 x 25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
| 3 x 35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
| 3 x 50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
| 3 x 70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
| 3 x 95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
| 3 x 120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
| 3 x 150 | 45.5 | 5,284.9 | 0.36 | 0.313 | 682.5 |
| 3 x 185 | 49.6 | 6,521.5 | 0.30 | 0.265 | 744.0 |
| 3 x 240 | 55.5 | 8,378.5 | 0.26 | 0.222 | 832.5 |
| 3 x 300 | 62.0 | 1,0309.3 | 0.23 | 0.197 | 930.0 |
