APLIKASI Kabel Berinsulasi XLPE:
Kabel daya untuk pasokan energi dipasang di udara terbuka, di bawah tanah, di dalam ruangan, di saluran kabel, stasiun tenaga, koneksi penduduk dan penerangan jalan serta di jaringan pelanggan, di mana kerusakan mekanis tidak diharapkan.

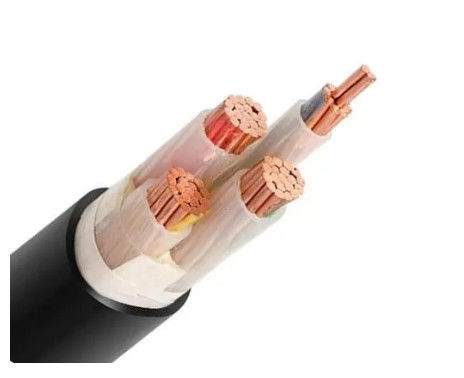

KONSTRUKSI Kabel Berinsulasi XLPE:
1. KONDUKTOR
- Konduktor tembaga telanjang, Kelas 2 hingga IEC 60228
2. INSULASI
- Senyawa XLPE
3. FILLER
- Pengisi PP
4. TAPE PEMBUNGKUS
Dalam hal kabel lapis baja:
5. INNE SHEATH
- Senyawa PVC
6. ARMOR
- Pita Baja Ganda Galvanis.
7. SHEATH LUAR:
- Senyawa PVC
Warna sarung:
- Hitam
* Catatan: bila diperlukan untuk aplikasi tertentu, tersedia warna lain.
KARAKTERISTIK PENGGUNAAN
Temperatur pengoperasian yang diizinkan pada konduktor | + 90 ° C |
suhu hubung singkat (durasi maks. 5 dtk) | 250 ° C |
Suhu pemasangan minimum | tidak boleh lebih rendah dari 0 ° C |
Maks. tegangan tarik konduktor yang diizinkan | 50 N / mm² |
Radius lentur minimum | 15 x kabel Ø |
KARAKTERISTIK FISIK DAN LISTRIK:
Skor x lintas detik. | Isolasi ketebalan | Sarung ketebalan Nominal nilai | Luar Ø sekitar | bobot sekitar | Peringkat saat ini di udara 30 ℃ | Peringkat saat ini terkubur 20 ℃ | |
Tahap | Netral | ||||||
mm² | mm | mm | mm | mm | kg / km | SEBUAH | SEBUAH |
3 × 4 + 1 × 2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 | 164 |
3 × 50 + 1 × 25 | 1.0 | 0,9 | 1.8 | 27.7 | 1951 | 173 | 198 |
3 × 70 + 1 × 35 | 1.1 | 0,9 | 1.9 | 31.9 | 2662 | 222 | 246 |
3 × 95 + 1 × 50 | 1.1 | 1.0 | 2.1 | 36.2 | 3578 | 271 | 293 |
3 × 120 + 1 × 70 | 1.2 | 1.1 | 2.2 | 39.9 | 4567 | 318 | 334 |
3 × 150 + 1 × 70 | 1.4 | 1.1 | 2.3 | 45 | 5514 | 370 | 375 |
3 × 185 + 1 × 95 | 1.6 | 1.1 | 2.5 | 49.4 | 6850 | 427 | 422 |
3 × 240 + 1 × 120 | 1.7 | 1.2 | 2.7 | 54.9 | 8741 | 507 | 492 |
3 × 300 + 1 × 150 | 1.8 | 1.4 | 2.9 | 62.9 | 11052 | 599 | 560 |
