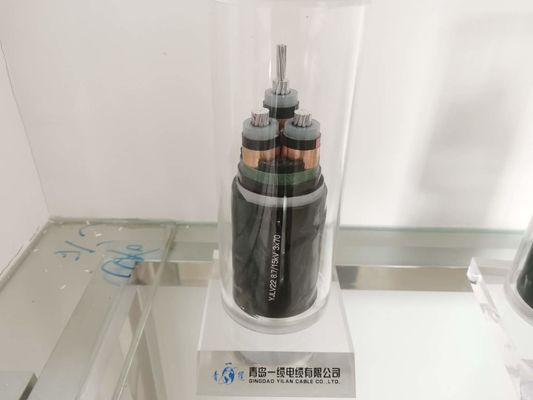

Kabel Terisolasi XLPE 3×6mm2 Untuk Jalur Transmisi Dan Distribusi
XLPE Insulated Cable digunakan untuk aplikasi penurunan layanan overhead, seperti: penerangan jalan. Penerangan luar ruangan dan layanan sementara untuk konstruksi. Untuk digunakan pada voltase fase-ke-fase 600v atau kurang dan pada suhu konduktor tidak melebihi 75 ℃ untuk polietilen (PE) konduktor berinsulasi atau 90 ℃ polietilen (XLPE) ikatan silang konduktor berinsulasi.
Karakteristik Fisik dan Elektrikal
| No.core x | Isolasi | Sarung | Luar Ø | berat | Peringkat saat ini di udara 30 ℃ | Peringkat saat ini terkubur 20 ℃ | |
| lintas detik. | ketebalan | ketebalan | kira-kira | kira-kira | |||
| Nominal | |||||||
| Fase | Netral | nilai | |||||
| mm² | mm | mm | mm | mm | kg / km | A | A |
| 3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |

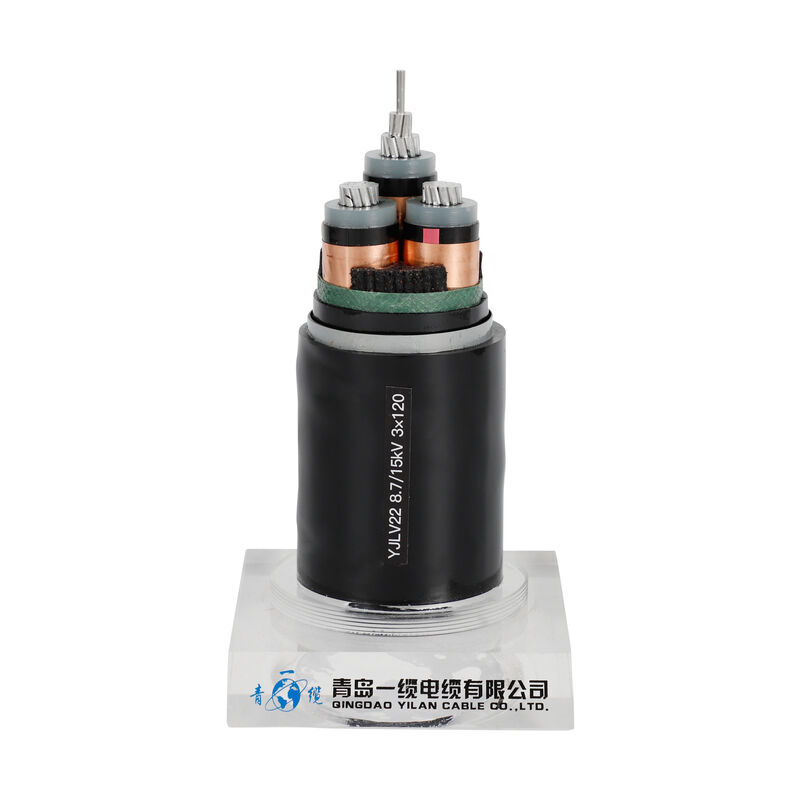

Struktur
Konduktor: Konduktor tembaga untai bulat biasa, sesuai dengan IEC 60228 level 2
Isolasi: PVC, XLPE
Lapisan dalam: PVC
Armoring: kawat, pita baja, kawat aluminium
Sesuai persyaratan, sarung: PVC memenuhi IEC 60502, hitam
Catatan: Warna isolasi seperti sesuai standar atau kebutuhan
Kabel daya inti tunggal 25mm2
Karakteristik konduktor: tembaga
Isolasi: XLPE Hitam
Ketebalan isolasi: 0,7mm
Sarung: PVC
Ketebalan selubung: 1.4mm
sekitar.Berat kabel: 294 kg/km
Total diameter kabel: 10.7mm
Resistensi DC maksimum pada 20C: 0,727
Aplikasi
Digunakan sebagai saluran distribusi dan transmisi dengan tegangan pengenal 0,6/1kV.
Cocok untuk dikubur di tanah, meletakkan sumur dan di bawah air.Mampu menahan ketegangan poros tertentu.
Standar internasional: IEC 60502-1, IEC 60228;
Persyaratan standar lainnya seperti ASTM BS, DIN dan ICEA
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
