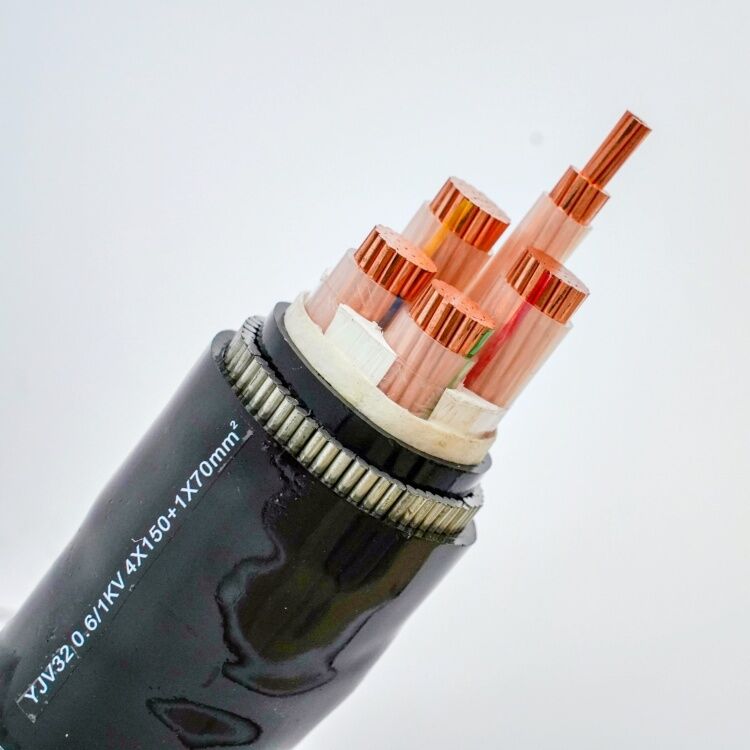

0.6 / 1KV Four Core CU / XLPE / PVC 0.6 / 1kV IEC60502-1 Untuk Aplikasi Bawah Tanah
Aplikasi:
Kabel daya: digunakan di pembangkit listrik, industri dan switchgear, dan jaringan catu daya perkotaan di dalam ruangan, saluran kabel, kabel luar ruangan dan terkubur.
Menaikkan:
1) Konduktor: Kawat tembaga atau aluminium tipe 2
2) Isolasi: XLPE
3) Armor: kawat baja atau sabuk baja
4) Selubung: PVC atau PE
Standar:
Konduktor kabel berinsulasi IEC 60228
IEC 60502-1 Kelas isolasi 1 kV (Um = 1.2kV) hingga 30kV (Um = 36kV) dengan kabel daya dan aksesori isolasi yang diekstrusi-Bagian 1: Tegangan terukur 1 kV (Um = 1.2kV) Kabel 3 kV (Um = 3.6 kV).
Karakteristik Fisik dan Kelistrikan
No. skor x | Isolasi | Sarung | Luar Ø | bobot | Peringkat saat ini di udara 30 ℃ | Peringkat saat ini terkubur 20 | |
lintas detik. | ketebalan | ketebalan | kira-kira. | kira-kira. | |||
Nominal | |||||||
Tahap | Netral | nilai | |||||
mm² | mm | mm | mm | mm | kg / km | SEBUAH | SEBUAH |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
