STANDAR
Internasional: IEC 60502-1
Nasional: GB / T 12706.1-2008

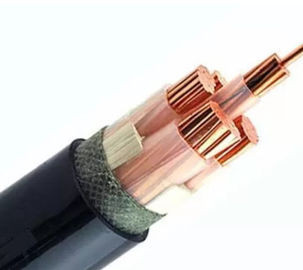

KONSTRUKSI:
1. KONDUKTOR
- Konduktor tembaga telanjang, Kelas 2 hingga IEC 60228
2. INSULASI
- Senyawa XLPE
3. FILLER
- Pengisi PP
4. pita pembungkus
Dalam hal kabel lapis baja:
5. INNE SHEATH
- Senyawa PVC
6. ARMOR
- Pita Baja Ganda Galvanis.
7. SHEATH LUAR:
- Senyawa PVC
Warna sarung:
- Hitam
APLIKASI:
Kabel daya untuk pasokan energi dipasang di udara terbuka, di bawah tanah, di dalam ruangan, di saluran kabel, stasiun tenaga, koneksi penduduk dan penerangan jalan serta di jaringan pelanggan, di mana kerusakan mekanis tidak diharapkan.
Parameter
Skor x lintas detik. | Isolasi ketebalan | Nominal Sarung ketebalan | Luar Ø sekitar | bobot sekitar | Peringkat saat ini di udara 30 ℃ | Peringkat saat ini terkubur 20 ℃ | |
Tahap | Netral | ||||||
mm² | mm | mm | mm | mm | kg / km | SEBUAH | SEBUAH |
4 × 4 + 1 × 2.5 | 0,7 | 0,7 | 1.8 | 14.2 | 320 | 38 | 48 |
4 × 6 + 1 × 4.0 | 0,7 | 0,7 | 1.8 | 15.6 | 427 | 48 | 60 |
4 × 10 + 1 × 6.0 | 0,7 | 0,7 | 1.8 | 18.1 | 636 | 66 | 81 |
4 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 20.8 | 941 | 88 | 107 |
4 × 25 + 1 × 16 | 0,9 | 0,7 | 1.8 | 24.9 | 1441 | 118 | 137 |
4 × 35 + 1 × 16 | 0,9 | 0,7 | 1.8 | 27.1 | 1853 | 144 | 165 |
4 × 50 + 1 × 25 | 1.0 | 0,9 | 1.9 | 31.6 | 2616 | 177 | 196 |
4 × 70 + 1 × 35 | 1.1 | 0,9 | 2.1 | 36.5 | 3578 | 227 | 244 |
4 × 95 + 1 × 50 | 1.1 | 1.0 | 2.2 | 41.6 | 4843 | 277 | 288 |
4 × 120 + 1 × 70 | 1.2 | 1.1 | 2.4 | 46.3 | 6110 | 325 | 329 |
4 × 150 + 1 × 70 | 1.4 | 1.1 | 2.5 | 51.2 | 7421 | 375 | 369 |
4 × 185 + 1 × 95 | 1.6 | 1.1 | 2.7 | 56.8 | 9191 | 433 | 418 |
4 × 240 + 1 × 120 | 1.7 | 1.2 | 2.9 | 63.2 | 11763 | 518 | 488 |
4 × 300 + 1 × 150 | 1.8 | 1.4 | 3.1 | 70.0 | 14595 | 625 | 555 |
