Detail

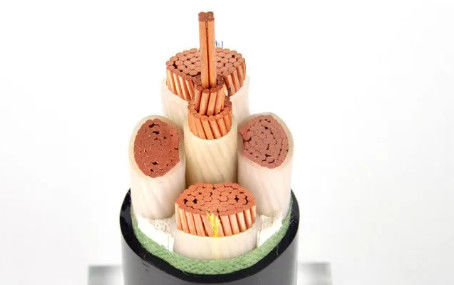

1. Konduktor
-------------------------------------------------- -------------------------------------------------- -
Konduktor harus dari Kelas 1 atau Kelas 2 dari tembaga anil polos atau berlapis logam atau dari aluminium polos atau paduan aluminium, atau dari Kelas 5 dari tembaga polos atau berlapis logam sesuai dengan IEC 60228.
2. Isolasi
-------------------------------------------------- -------------------------------------------------- -
Bahan dan ketebalan XLPE harus sesuai IEC 60502 atau BS 5467 yang diperingkat untuk operasi kontinu 90 ° C.
3. Majelis / Penutup Dalam
-------------------------------------------------- -------------------------------------------------- -
Penutup bagian dalam dapat diekstrusi atau dipukul. Untuk kabel dengan inti bundar, kecuali kabel dengan lebih dari lima inti, penutup bagian dalam yang diikat hanya diizinkan jika celah antara inti diisi secara substansial. Pengikat yang cocok diizinkan sebelum aplikasi penutup bagian dalam diekstrusi. Bahan tersebut kompatibel dengan bahan isolasi, Bahan yang digunakan untuk penutup dalam dan pengisi harus sesuai untuk suhu operasi kabel dan kompatibel dengan bahan isolasi. Untuk kabel bebas halogen, penutup bagian dalam dan pengisi juga harus berupa senyawa bebas halogen. .
4. Armor
-------------------------------------------------- -------------------------------------------------- -
Aluminium / baja galvanis / kawat baja yang diaplikasikan secara heliks pada Penutup Bagian Dalam sesuai IEC 60502-1, atau pita aluminium / baja ganda dan kawat tembaga / tembaga dapat juga diproduksi berdasarkan permintaan.
5. Selubung Luar
-------------------------------------------------- -------------------------------------------------- -
Selubung luar harus dari ekstrusi PVC Tipe ST1 / ST2 sesuai IEC 60502-1, Polyethylene tipe ST3 / ST7, senyawa bebas Halogen ST8, Polychloroprene, polyethylene chlorosulfonated atau polimer serupa, tipe SE1 juga tersedia berdasarkan permintaan.
Aplikasi
Kabel ini digunakan untuk pasokan listrik dalam sistem instalasi tegangan rendah, Mereka cocok untuk instalasi di dalam dan di luar ruangan, di saluran kabel, di bawah tanah, di stasiun listrik dan switching, distribusi energi lokal, pabrik industri, di mana tidak ada risiko mekanik kerusakan.
Parameter
Skor x lintas detik. | Isolasi ketebalan | Nominal Sarung ketebalan | Luar Ø sekitar | bobot sekitar | Peringkat saat ini di udara 30 ℃ | Peringkat saat ini terkubur 20 ℃ | |
Tahap | Netral | ||||||
mm² | mm | mm | mm | mm | kg / km | SEBUAH | SEBUAH |
4 × 4 + 1 × 2.5 | 0,7 | 0,7 | 1.8 | 14.2 | 320 | 38 | 48 |
4 × 6 + 1 × 4.0 | 0,7 | 0,7 | 1.8 | 15.6 | 427 | 48 | 60 |
4 × 10 + 1 × 6.0 | 0,7 | 0,7 | 1.8 | 18.1 | 636 | 66 | 81 |
4 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 20.8 | 941 | 88 | 107 |
4 × 25 + 1 × 16 | 0,9 | 0,7 | 1.8 | 24.9 | 1441 | 118 | 137 |
4 × 35 + 1 × 16 | 0,9 | 0,7 | 1.8 | 27.1 | 1853 | 144 | 165 |
4 × 50 + 1 × 25 | 1.0 | 0,9 | 1.9 | 31.6 | 2616 | 177 | 196 |
4 × 70 + 1 × 35 | 1.1 | 0,9 | 2.1 | 36.5 | 3578 | 227 | 244 |
4 × 95 + 1 × 50 | 1.1 | 1.0 | 2.2 | 41.6 | 4843 | 277 | 288 |
4 × 120 + 1 × 70 | 1.2 | 1.1 | 2.4 | 46.3 | 6110 | 325 | 329 |
4 × 150 + 1 × 70 | 1.4 | 1.1 | 2.5 | 51.2 | 7421 | 375 | 369 |
4 × 185 + 1 × 95 | 1.6 | 1.1 | 2.7 | 56.8 | 9191 | 433 | 418 |
4 × 240 + 1 × 120 | 1.7 | 1.2 | 2.9 | 63.2 | 11763 | 518 | 488 |
