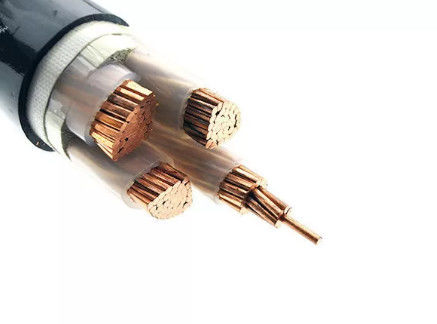

Pasokan Energi XLPE Insulated Wire / Kabel Cross Linked Polyethylene Ringan

Pasokan Energi XLPE Insulated Wire / Kabel Cross Linked Polyethylene Ringan

Aplikasi

Kabel daya untuk pasokan energi dipasang di udara terbuka, di bawah tanah, di dalam ruangan, di saluran kabel, stasiun tenaga, koneksi penduduk dan penerangan jalan serta di jaringan pelanggan, di mana kerusakan mekanis tidak diharapkan.

Rincian cepat

-------------------------------------------------- -----

- Potongan melintang nominal: 2X120 mm 2

- Diameter keseluruhan Ø sekitar: 27,4 mm

- Berat bersih sekitar: 2617 kg / km

- Konduktor DC tahan pada 20 ° C: 0,15 Ω / km

Karakteristik listrik

-------------------------------------------------- -----

- Tegangan terukur Uo / U (Um): 600/1000 V

- Udara rating maksimum saat ini 30 ° C: 431 A

- Nilai maksimum saat ini yang terkubur 20 ° C: 463 A

- Tahanan DC maksimum, konduktor 20 ° C: 0,15Ω / km

- Tegangan uji: 4000 V

Karakteristik dimensi

-------------------------------------------------- -----

- Potongan melintang nominal: 120 mm 2

- Jumlah Konduktor: single 2 Core

- Ketebalan isolasi: 1.2mm

- nilai nominal ketebalan selubung: 2,1 mm

- Max diameter keseluruhan Ø : 27,4 mm

- Perkiraan berat: 2617 kg / km

Karakteristik penggunaan

-------------------------------------------------- -----

- Suhu operasi maksimum: 90 ° C

- Temperatur hubung singkat: + 250 ° C (durasi hubung singkat maks. 5 dtk)

- selama instalasi hingga -5 ° C

- Kisaran suhu : - 20 hingga + 90 ° C

- Radius lentur minimum: 15 x kabel Ø

Standar

-------------------------------------------------- -----

Internasional: IEC 60502-1
Nasional: GB / T 12706.1-2008

Karakteristik konstruksi

-------------------------------------------------- -----
1. Konduktor
- Konduktor tembaga telanjang, Kelas 2 hingga IEC 60228

- Untuk ukuran yang lebih kecil, konduktor bundar padat, Kelas 1
2. Isolasi: Senyawa XLPE

3. Pengisi: Pengisi PP
4. Selubung Luar: Senyawa PVC
5. Warna sarung: Hitam
