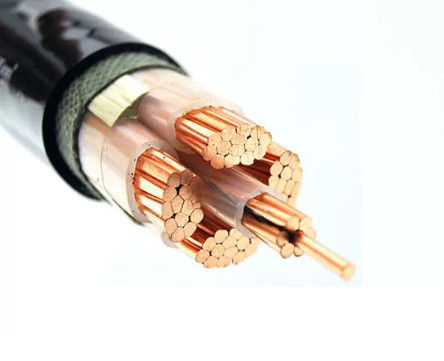

Kabel Berisolasi XLPE Tegangan Tinggi Untuk Stasiun Listrik, Koneksi Residen
Rincian cepat
-------------------------------------------------- -----
- Potongan melintang nominal: 2X70 mm 2
- Diameter keseluruhan Ø sekitar: 22.0mm
- Berat bersih sekitar: 1591 kg / km
- Konduktor DC tahan pada 20 ° C: 0,27 Ω / km
Karakteristik listrik
-------------------------------------------------- -----
- Tegangan terukur Uo / U (Um): 600/1000 V
- Udara rating maksimum saat ini 30 ° C: 287 A
- Nilai maksimum saat ini yang terkubur 20 ° C: 337 A
- Tahanan DC maksimum, konduktor 20 ° C: 0,27Ω / km
- Tegangan uji: 4000 V
Karakteristik dimensi
-------------------------------------------------- -----
- Potongan melintang nominal: 70 mm 2
- Jumlah Konduktor: single 2 Core
- Ketebalan isolasi: 1.1mm
- nilai nominal ketebalan selubung: 1.9 mm
- Max diameter keseluruhan Ø : 22,0 mm
- Perkiraan berat: 1591 kg / km
Karakteristik penggunaan
-------------------------------------------------- -----
- Suhu operasi maksimum: 90 ° C
- Temperatur hubung singkat: + 250 ° C (durasi hubung singkat maks. 5 dtk)
- selama instalasi hingga -5 ° C
- Kisaran suhu : - 20 hingga + 90 ° C
- Radius lentur minimum: 15 x kabel Ø
Standar
-------------------------------------------------- -----
Internasional: IEC 60502-1
Nasional: GB / T 12706.1-2008
Karakteristik konstruksi
-------------------------------------------------- -----
1. Konduktor
- Konduktor tembaga telanjang, Kelas 2 hingga IEC 60228
- Untuk ukuran yang lebih kecil, konduktor bundar padat, Kelas 1
2. Isolasi: Senyawa XLPE
3. Pengisi: Pengisi PP
4. Selubung Luar: Senyawa PVC
5. Warna sarung: Hitam
catatan:
ketika diperlukan untuk aplikasi tertentu, warna lain tersedia.
PARAMETER PEMESANAN YANG DISARANKAN
-------------------------------------------------- -----
Untuk penawaran / penawaran yang cepat, harap pastikan pertanyaan dan pesanan Anda
mengamankan data berikut:
1 - Standar Internasional atau Khusus. (Atau, penggunaan kabel yang tepat.)
2 - Tegangan terukur.
3 - Konduktor Tembaga atau Aluminium.
4 - Ukuran masing-masing konduktor.
5 - Bahan isolasi: XLPE atau lainnya.
6 - Jumlah dan identifikasi konduktor.
7 - Persyaratan lainnya.
8 - Pengepakan.
9 - Waktu pengiriman yang diperlukan.
10 - Diperlukan validitas.
