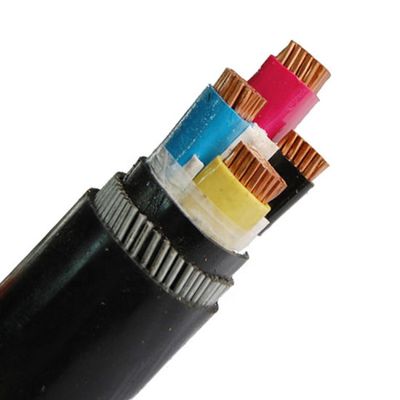

300mm2 XLPE berisolasi dan kabel listrik berselubung PVC
Pengenalan kabel XLPE:
1. Penggunaan kabel tegangan tinggi
Kabel tegangan tinggi cocok untuk pemasangan tetap saluran transmisi dan distribusi daya dengan AC 50HZ dan tegangan pengenal 66KV dan di bawahnya untuk transmisi daya.
2. Gunakan fungsi
Suhu pengenal maksimum konduktor kabel adalah 90 ℃
Selama periode hubung singkat (durasi terpanjang tidak melebihi 5 detik), suhu maksimum konduktor kabel tidak boleh melebihi 250 ℃
Suhu lingkungan saat memasang kabel tidak boleh lebih rendah dari 0 ℃
Karakteristik Fisik dan Kelistrikan
No. skor x | Isolasi | Sarung | Luar Ø | bobot | Peringkat saat ini di udara 30 ℃ | Peringkat saat ini terkubur 20 |
lintas detik. | ketebalan | ketebalan | kira-kira. | kira-kira. |
| Nominal |
Tahap | Netral | nilai |
mm² | mm | mm | mm | mm | kg / km | SEBUAH | SEBUAH |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
Fitur dan penggunaan kabel daya berinsulasi XLPE:
Kabel daya berinsulasi polietilen tautan silang memiliki karakteristik kekuatan mekanik tinggi, ketahanan stres lingkungan yang kuat, kinerja listrik yang sangat baik, dan ketahanan arus yang kuat.
Serangan kimia.Selain itu, produk yang ringan dan simpel ini mudah digunakan.Produk ini cocok untuk sistem transmisi dan distribusi dengan tegangan pengenal 0,6 / 1kv.
Ini memiliki karakteristik utama kabel tahan api.Kabel tidak mudah terbakar atau terus terbakar hanya dalam jarak tertentu.Sangat cocok untuk pembangkit listrik, kereta bawah tanah, terowongan, gedung bertingkat, dan skala besar
Kabel terdistribusi padat di perusahaan industri dan pertambangan, ladang minyak, tambang batu bara dan tempat lain.
Performa teknis kabel daya
1. Nilai suhu maksimum dari konduktor kabel berinsulasi PVC adalah 70 ° C.Ketika terjadi korsleting (durasi terpanjang tidak melebihi 5S), suhu konduktor tidak melebihi 160 ° C.
2. Suhu pengenal maksimum konduktor kabel berinsulasi XLPE adalah 90, terjadi korsleting (durasi terpanjang tidak melebihi 5S), dan suhu konduktor tidak melebihi 250 ℃.
3. Saat memasang kabel berinsulasi PVC atau selubung, suhu lingkungan tidak boleh lebih rendah dari 0 ℃.
4. Stabilitas kimia yang sempurna, ketahanan terhadap asam, alkali, minyak dan pelarut organik, dan penghambat api.
Keuntungan kabel daya.
1. Ini menempati area kecil.Biasanya dikubur di dalam tanah atau ditempatkan di dalam ruangan.Di selokan dan terowongan.
Jarak isolasi antar jalur sangat kecil, tidak ada menara yang digunakan, lebih sedikit lahan yang ditempati, dan pada dasarnya tidak ada ruang tanah yang ditempati.
2. Keandalan tinggi.Dipengaruhi oleh kondisi cuaca dan lingkungan sekitar, kinerja transmisi stabil dan keandalannya tinggi.
3. Menyediakan kondisi yang lebih menguntungkan untuk pengembangan tegangan ultra-tinggi dan kapasitas besar seperti kabel suhu rendah dan superkonduktor.
4. Kapasitansi terdistribusi besar.
5. Beban kerja perawatan yang lebih sedikit.
6. Kemungkinan sengatan listrik kecil.
