95mm2 Xlpe Produsen Kabel Daya Lapis Baja Terisolasi
Pengenalan kabel berisolasi XLPE:

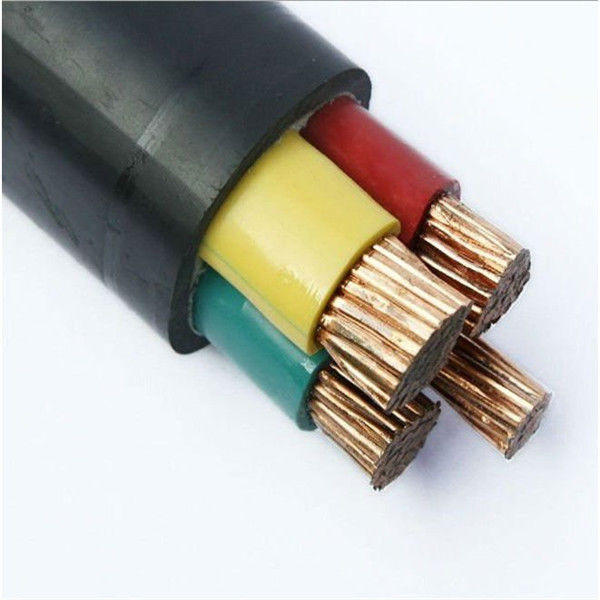

Kabel listrik: Kabel daya inti tembaga dengan insulasi XLPE atau PVC, selubung luar PVC atau PE, pita baja STA lapis baja atau kabel / kabel listrik non-lapis baja
Tipe: Yjv22 Yjv23 Yjlv22 Yjlv23
Jumlah inti: inti tunggal, 2 inti, 3 inti, 4 inti, 5 inti
Rentang produksi: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 400mm2, 500mm2, 630mm2
Tegangan terkait: 300 / 300v, 300 / 500v, 450 / 750v, 0,6 / 1kV
Karakteristik Fisik dan Kelistrikan
|
No. skor x
|
Isolasi
|
Sarung
|
Luar Ø
|
bobot
|
Peringkat saat ini di udara 30 ℃
|
Peringkat saat ini terkubur 20
|
|
lintas detik.
|
ketebalan
|
ketebalan
|
kira-kira.
|
kira-kira.
|
|
|
Nominal
|
|
Tahap
|
Netral
|
nilai
|
|
mm²
|
mm
|
mm
|
mm
|
mm
|
kg / km
|
SEBUAH
|
SEBUAH
|
|
3 × 4 + 1 × 2.5
|
0.7
|
0.7
|
1.8
|
12.7
|
277
|
37
|
47
|
|
3 × 6 + 1 × 4
|
0.7
|
0.7
|
1.8
|
13.9
|
363
|
47
|
60
|
|
3 × 10 + 1 × 6
|
0.7
|
0.7
|
1.8
|
16.1
|
527
|
64
|
81
|
|
3 × 16 + 1 × 10
|
0.7
|
0.7
|
1.8
|
18.6
|
766
|
85
|
106
|
|
3 × 25 + 1 × 16
|
0.9
|
0.7
|
1.8
|
22.2
|
1140
|
113
|
137
|
|
3 × 35 + 1 × 16
|
0.9
|
0.7
|
1.8
|
24.6
|
1475
|
139
|
164
|
Aplikasi:
Produk ini cocok untuk transmisi dan distribusi daya dengan tegangan pengenal AC 0.6 / 1kv dan frekuensi kerja 50Hz.
Kabel daya tegangan rendah digunakan untuk transmisi dan distribusi daya dalam sistem transmisi dan distribusi daya 1kV.Ini banyak digunakan dalam bidang tenaga listrik, pertambangan, konstruksi, metalurgi, petrokimia dan komunikasi, dan sepenuhnya menggantikan kabel daya yang diisolasi dengan kertas yang terendam minyak.
Kabel daya berinsulasi XLPE Kabel daya berinsulasi XLPE memiliki keunggulan lebih dibandingkan kabel berinsulasi kertas dan kabel berinsulasi PVC.Kabel polietilen ikatan silang memiliki kekuatan listrik tinggi, kekuatan mekanik, ketahanan penuaan tinggi, ketahanan korosi kimia, tekanan lingkungan, struktur sederhana, penggunaan yang nyaman, dan dapat digunakan pada suhu tinggi untuk waktu yang lama.Itu dapat ditempatkan tanpa batas drop.
Keuntungan kabel XLPE: Kabel XLPE memiliki suhu kerja jangka panjang yang lebih tinggi dan arus pengenal yang lebih besar, dan di bawah lingkungan yang sama, ukuran (penampang melintang normal) kabel XLPE mungkin 1 atau 2 lebih kecil dari kabel PVC.Ini tidak hanya meningkatkan kualitas dan kinerja produk, tetapi juga mengurangi biaya produksi kabel.Kabel lapis baja
Kabel lapis baja pita baja dapat meningkatkan sifat mekanik kabel, dan kabel dapat menahan tekanan mekanis eksternal.
Pelindung sabuk baja / pelindung foil baja, pelindung kawat baja / pelindung kawat baja / SWA.Model kabel lapis baja pita baja: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Gunakan fungsi:
1. Suhu kerja konduktor kabel yang diijinkan untuk jangka panjang tidak melebihi 70 ℃
2. Saat terjadi korsleting (durasi terpanjang tidak melebihi 5 detik), suhu maksimum konduktor kabel tidak melebihi 160 ° C.
3. Saat kabel dipasang, suhu lingkungan tidak boleh lebih rendah dari 0 ℃.Ketika suhu lebih rendah dari 0 ℃, panaskan terlebih dahulu.
4. Jari-jari tekukan minimum kabel lapis baja multi-inti tidak boleh kurang dari 12 kali diameter luar kabel, dan radius tekukan minimum kabel lapis baja multi-inti tidak boleh kurang dari 15 kali diameter luar kabel .Radius tekukan minimum dari kabel lapis baja inti tunggal tidak boleh kurang dari 15 kali diameter luar kabel, dan radius tekukan minimum dari kabel inti tunggal tidak boleh kurang dari 20 kali diameter luar kabel. .
5. Parameter struktural kabel listrik berisolasi XLPE dengan tegangan pengenal 0.6 / 1KV
