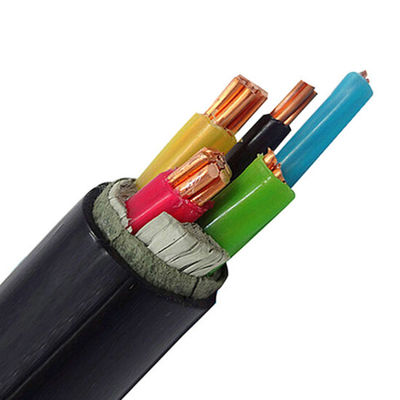

0.6 / 1kV 35mm Inti Tembaga XLPE Kabel Daya Terisolasi
Deskripsi dan aplikasi produk
Kabel daya adalah komponen dari satu atau lebih konduktor listrik, biasanya dipasang bersama dengan seluruh selubung.Komponen ini digunakan untuk mentransmisikan daya.Kabel daya dapat dipasang di gedung sebagai kabel permanen, terkubur di tanah, berjalan di atas kepala atau telanjang.
Digunakan untuk transmisi dan distribusi dalam sistem transmisi dan distribusi 0,6 / 1kV hingga 8,7 / 15kV.Biasanya digunakan dalam tenaga listrik, konstruksi, pertambangan, metalurgi, industri petrokimia dan komunikasi dan bidang lainnya.
Karakteristik Fisik dan Kelistrikan
|
No. skor x
|
Isolasi
|
Sarung
|
Luar Ø
|
bobot
|
Peringkat saat ini di udara 30 ℃
|
Peringkat saat ini terkubur 20
|
|
lintas detik.
|
ketebalan
|
ketebalan
|
kira-kira.
|
kira-kira.
|
|
|
Nominal
|
|
Tahap
|
Netral
|
nilai
|
|
mm²
|
mm
|
mm
|
mm
|
mm
|
kg / km
|
SEBUAH
|
SEBUAH
|
|
3 × 4 + 1 × 2.5
|
0.7
|
0.7
|
1.8
|
12.7
|
277
|
37
|
47
|
|
3 × 6 + 1 × 4
|
0.7
|
0.7
|
1.8
|
13.9
|
363
|
47
|
60
|
|
3 × 10 + 1 × 6
|
0.7
|
0.7
|
1.8
|
16.1
|
527
|
64
|
81
|
|
3 × 16 + 1 × 10
|
0.7
|
0.7
|
1.8
|
18.6
|
766
|
85
|
106
|
|
3 × 25 + 1 × 16
|
0.9
|
0.7
|
1.8
|
22.2
|
1140
|
113
|
137
|
|
3 × 35 + 1 × 16
|
0.9
|
0.7
|
1.8
|
24.6
|
1475
|
139
|
164
|
Aplikasi:
Produk ini cocok untuk transmisi dan distribusi daya dengan tegangan pengenal AC 0.6 / 1kv dan frekuensi kerja 50Hz.
Kabel daya tegangan rendah digunakan untuk transmisi dan distribusi daya dalam sistem transmisi dan distribusi daya 1kV.Ini banyak digunakan dalam bidang tenaga listrik, pertambangan, konstruksi, metalurgi, petrokimia dan komunikasi, dan sepenuhnya menggantikan kabel daya yang diisolasi dengan kertas yang terendam minyak.
Kabel daya berinsulasi XLPE Kabel daya berinsulasi XLPE memiliki keunggulan lebih dibandingkan kabel berinsulasi kertas dan kabel berinsulasi PVC.Kabel polietilen ikatan silang memiliki kekuatan listrik tinggi, kekuatan mekanik, ketahanan penuaan tinggi, ketahanan korosi kimia, tekanan lingkungan, struktur sederhana, penggunaan yang nyaman, dan dapat digunakan pada suhu tinggi untuk waktu yang lama.Itu dapat ditempatkan tanpa batas drop.
Keuntungan kabel XLPE: Kabel XLPE memiliki suhu kerja jangka panjang yang lebih tinggi dan arus pengenal yang lebih besar, dan di bawah lingkungan yang sama, ukuran (penampang melintang normal) kabel XLPE mungkin 1 atau 2 lebih kecil dari kabel PVC.Ini tidak hanya meningkatkan kualitas dan kinerja produk, tetapi juga mengurangi biaya produksi kabel.Kabel lapis baja
Kabel lapis baja pita baja dapat meningkatkan sifat mekanik kabel, dan kabel dapat menahan tekanan mekanis eksternal.
Pelindung sabuk baja / pelindung foil baja, pelindung kawat baja / pelindung kawat baja / SWA.Model kabel lapis baja pita baja: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Karakteristik operasi
1) Suhu kerja
Suhu kerja kontinu maksimum yang diijinkan dari konduktor harus tidak melebihi 90℃
2) Suhu hubung singkat konduktor
Tidak boleh melebihi 250 ℃.(Durasi terpanjang 5 detik)
3) Jari-jari lentur:
Radius tekuk kabel inti tunggal: 20D Radius lentur kabel multi-inti: 15D
D = diameter total sebenarnya dari kabel (mm)
4) Suhu instalasi:
Suhu instalasi minimum adalah 0 ° C.
Kondisi peletakan dan parameter dasar yang digunakan untuk menghitung arus pengenal:
Metode peletakan:
Suhu lingkungan di udara: 40 ℃ Tertimbun langsung: 25 ℃ Resistansi termal tanah 1,0 ℃ · m / W
Tata letak kabel inti tunggal: paralel (berdampingan: 1D D = diameter)
