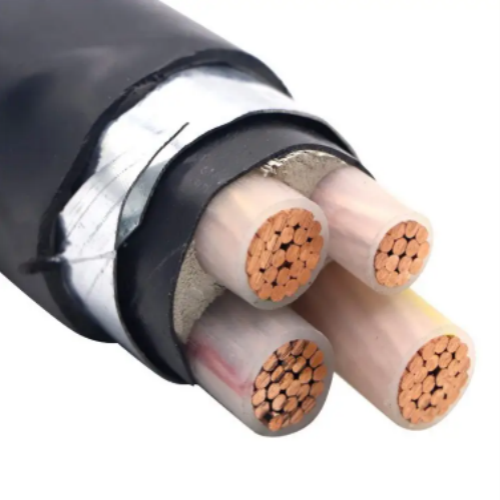

4-Core Galvanized Steel 1 × 25mm2 Kabel Tembaga Lapis Baja
Kabel Terisolasi XLPE
Isolasi XLPE kabel listrik tegangan menengah dibawah 30 kV dengan isolasi XLPE memiliki sifat listrik, mekanik dan termal yang sangat baik pada jaringan tegangan menengah.Bahan isolasi ini memiliki ketahanan kimia yang sangat baik dan juga memiliki ketahanan dingin.Karena berbagai keunggulan, jenis isolasi XLPE telah banyak menggantikan jenis isolasi kertas tradisional di banyak bidang.Kabel tegangan menengah berinsulasi XLPE dirancang agar tahan air secara longitudinal.Dibandingkan dengan kabel berisolasi PVC dan kertas, kabel listrik tegangan menengah berinsulasi XLPE memiliki keunggulan koefisien dielektrik yang rendah.Kinerja yang baik dari kabel berinsulasi XLPE tetap konstan dalam rentang suhu yang panjang.Kabel-kabel ini bisa diletakkan di atas tanah, di udara atau di pipa.
Karakteristik Fisik dan Kelistrikan
| No. skor x |
Isolasi |
Sarung |
Luar Ø |
bobot |
Peringkat saat ini di udara 30 ℃ |
Peringkat saat ini terkubur 20 |
| lintas detik. |
ketebalan |
ketebalan |
kira-kira. |
kira-kira. |
| |
Nominal |
| Tahap |
Netral |
nilai |
| mm² |
mm |
mm |
mm |
mm |
kg / km |
SEBUAH |
SEBUAH |
| 3 × 4 + 1 × 2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3 × 6 + 1 × 4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3 × 10 + 1 × 6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3 × 16 + 1 × 10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3 × 25 + 1 × 16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3 × 35 + 1 × 16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164
|
Konstruksi:
Nama Produk kabel MI tahan api BTTZ / BTTQ / BTLY kabel berisolasi mineral tahan api
Produk standar kabel tembaga twisted standar DIN VDE 0295 dan IEC 228, GB5023.6-2012 dan standar perusahaan
Inti 1 2 3 4 5 3 + 1 3 + 2 4 + 1 Inti
Kehidupan kerja <25 tahun
Jenis tembaga konduktor, kelas 5
Bahan konduktor untaian halus Tembaga bebas oksigen
Bahan senyawa mineral isolasi (MgO)
Warna isolasi inti Merah / Putih / Biru / Hitam / Hijau / Kuning (Opsional)
Bahan Selubung Polyolefine bebas halogen rendah smorke (LSZH / LSOH PO)
Tegangan 600 ~ 1000 VOLTS
Keuntungan Turun ke kedalaman 500 mtr
Bagian 0.25mm2 ~ 95.00mm2 / AWG1 ~ AWG14
Radius tekuk minimum Pemasangan kabel yang diperbolehkan Radius tekuk tidak boleh kurang dari 6 kali lebar kabel
Tahan api lulus uji GB / T18380.1-2001 dan GB5023.6-2012
Aluminium selubung terisolasi (AL)
Pemasangan kabel
Untuk menghindari kerusakan, kabel listrik tegangan menengah berinsulasi XLPE harus ditempatkan dan dipasang dengan hati-hati.Harus dipastikan bahwa kabel tidak ditarik melewati tepi yang keras atau tajam.Ujung kabel harus disegel dan tahan air.Setelah memotong panjangnya, kedua ujungnya harus segera ditutup.
Kedalaman pemasangan yang disarankan adalah 60 hingga 80 cm.Kabel inti tunggal biasanya disusun dalam bentuk trilobal atau segitiga.
Untuk pemasangan di saluran, efek insulasi panas dari ruang udara antara kabel dan dinding bagian dalam saluran harus dipertimbangkan secara khusus.Diameter bagian dalam saluran harus minimal 1,5 kali diameter kabel.
