XLPE terlindung kabel lapis baja luar

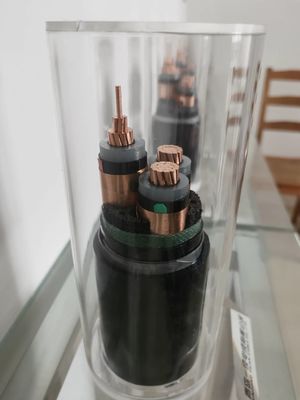

Kabel lapis baja 35 mm dengan inti tunggal

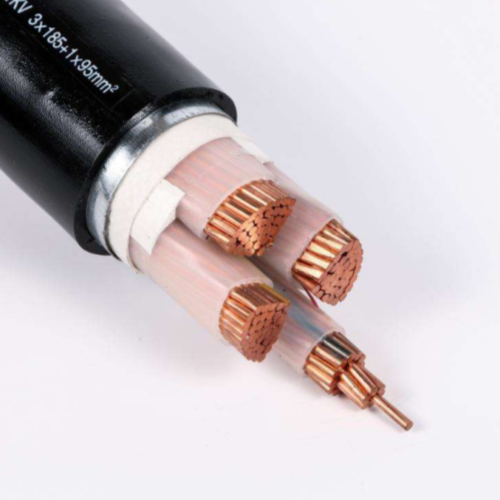

Single-core 35mm armored cable adalah komponen yang mengikat satu atau lebih konduktor listrik terisolasi XLPE dengan sarung PVC biasa.Kabel listrik LV XLPE XLPE dapat dipasang sebagai sirkuit permanen di bangunan, terkubur di bawah tanah, di atas kepala atau telanjang.
Karakteristik Fisik dan Listrik
| No. inti x |
Isolasi |
Lemparan |
Ø Luar |
berat badan |
Nilai arus dalam udara 30°C |
Nilai arus terkubur 20°C |
| Segmen silang. |
ketebalan |
ketebalan |
sekitar. |
sekitar. |
| |
Nominal |
| Fase |
Neutral |
nilai |
| mm2 |
mm |
mm |
mm |
mm |
kg / km |
A |
A |
| 3 x 4 + 1 x 2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3 × 6 + 1 × 4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3 × 10 + 1 × 6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3 × 16 + 1 × 10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3 × 25 + 1 × 16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3 × 35 + 1 × 16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164
|
Aplikasi
Kabel listrik terisolasi XLPE digunakan sebagai jalur transmisi listrik.
Terutama digunakan untuk mengirimkan daya atau sebagai kabel kontrol.
Suhu kerja umum di lingkungan basah atau kering setinggi 90 °C (130 °C darurat dan 250 °C sirkuit pendek).
Tingkat tegangan adalah 600/1Kv.
Cocok untuk instalasi udara, saluran listrik utama atau saluran listrik bantu yang terkubur di tanah atau debu.
Saluran kabel, baki kabel, tangga kabel, di terowongan atau saluran, dan di lemari switch dan lingkungan operasi yang kompleks lainnya.
Ketika perlu untuk mengisolasi efek elektromagnetik, anti-interferensi, anti-interferensi dan meningkatkan kekuatan, dapat bekerja dengan sempurna setelah lapisan logam (logam,terutama aluminium lapis) atau baja kawat armor (terutama baja kawat armor-SWA).
Fitur produk
Sifat listrik dan fisik yang sangat baik-kurang kehilangan transmisi listrik dan penghematan energi.
Kemampuan untuk membawa suhu operasi arus besar yang lebih tinggi.
Kekuatan dan stabilitas yang lebih tinggi - ketahanan terhadap deformasi termal, retakan stres dan penuaan termal.
Mudah dipasang - tidak ada pembatasan tata letak garis, tidak ada larangan medan atau ketinggian.
Gratis perawatan hingga 60 tahun umur layanan.
Keuntungan kita
Hanya gunakan bahan isolasi XLPE berkualitas tinggi.
Produksi massal memberikan harga yang kompetitif.
Sampel gratis dan OEM disediakan.
Standar
0.6/1KV XLPE kabel listrik terisolasi memenuhi atau melebihi spesifikasi berikut:
IEC 60332-1 adalah pengujian untuk kabel listrik dan optik dalam kondisi kebakaran.
IEC 60502-1 kabel listrik terisolasi dan terekstrusi dan aksesori, tegangan nominal 1 kV dan 3 kV.
IEC 60754 menguji gas yang dihasilkan selama pembakaran bahan kabel.
IEC 61034 adalah pengukuran kepadatan asap dari kabel yang terbakar dalam kondisi tertentu.
BS 7870-3 kabel terisolasi polimer tegangan rendah dan menengah untuk distribusi listrik dan pembangkit listrik.
DIN VDE0276-603 Kabel Daya-Bagian 603: Kabel distribusi dengan tegangan nominal 0,6 / 1 kV.
ANSI/NEMA WC 70-2009/ICEAS-95-658 Kabel listrik dengan daya nominal 2000 volt atau kurang, digunakan untuk mendistribusikan energi listrik.
AS/NZS 4026: 2008 Kabel-Standards Australia untuk sistem distribusi listrik perumahan bawah tanah.
AS/NZS 4961: 2003 kabel-polymer isolasi-digunakan dalam aplikasi distribusi listrik dan layanan.
AS/NZS 5000.1: 2005 kabel-polimer isolasi-cocok untuk tegangan kerja 0,6/1 (1.2) kV dan di bawah.
Standar setara lainnya untuk kabel listrik terisolasi PVC.
