Tahan korosi kimia luar tahan kabel lapis baja fleksibel
Pengenalan kabel listrik berlapis baja terisolasi XLPE
Kabel listrik XLPE digunakan untuk sistem transmisi dan distribusi listrik pada 35 kV dan di bawahnya.Ini banyak digunakan dalam penggantian lengkap kabel listrik terisolasi kertas yang direndam minyak dan penggantian parsial kabel listrik terisolasi PVC, termasuk bidang energi, konstruksi, pertambangan, metalurgi, petrokimia dan komunikasi.
| No. inti x | Isolasi | Lemparan | Ø Luar | berat badan | Nilai arus dalam udara 30°C | Nilai arus terkubur 20°C | |
| Segmen silang. | ketebalan | ketebalan | sekitar. | sekitar. | |||
| Nominal | |||||||
| Fase | Neutral | nilai | |||||
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3 x 4 + 1 x 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
XLPE terisolasi kabel listrik lapis baja standar
Produk dapat diproduksi sesuai dengan spesifikasi pabrik kami, setara dengan standar IEC60502.Pabrik juga dapat merancang dan memproduksi kabel listrik khusus sesuai dengan standar lain yang dibutuhkan oleh pelanggan.

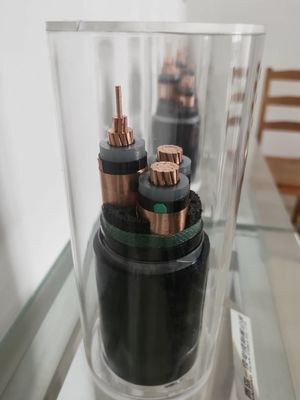

Struktur kabel listrik berlapis baja terisolasi XLPE
Konduktor: Tembaga oral dan aluminium dapat membentuk konduktor multi-stranded.
Isolasi: Konduktor terisolasi dengan lapisan campuran PE/PVE/XLPE/karet yang diekstrusi.
Pengisian: Kabel yang dirakit diisi dengan lapisan bahan komposit PVC untuk mengisi celah antara kabel inti dan membuat kabel bulat.
Armor: Terdiri dari kawat baja galvanis satu lapisan dengan ukuran yang sesuai.
Lapisan: Melindungi lapisan luar bahan komposit PVC lapis baja.
Tegangan nominal kabel listrik berlapis baja terisolasi XLPE
0.6 / 1kV, 3.6 / 6kV; 6 / 10KV; 8.7 / 15KV; 12 / 20KV; 18 / 20KV; 19 / 33KV; 21 / 35KV; 26 / 35KV
Suhu kerja kabel listrik berlapis baja terisolasi XLPE
Operasi normal terus menerus 90 kali, 130 kali dalam kondisi overload darurat, 250 kali dalam kondisi sirkuit pendek
Luas penampang nominal kabel listrik lapis baja terisolasi xlpe
1.5 mm persegi, 2,5 mm persegi, 4 mm persegi, 6 mm persegi, 10 mm persegi, 16 mm persegi, 25 mm persegi, 35 mm persegi,50 mm persegi, 70 mm persegi,
95 milimeter persegi, 120 milimeter persegi, 150 milimeter persegi, 185 milimeter persegi, 240 milimeter persegi, 300 milimeter persegi 400 milimeter persegi, 500 milimeter persegi,630 mm persegi, 800 mm persegi
Rentang produksi kabel listrik
Kabel inti tunggal: dari 1,5 mm2 hingga 800 mm2,
Kabel multi-inti: 1,5 mm persegi sampai 400 mm persegi
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
