Kabel Daya Tegangan Rendah Berinsulasi 0,6 1 kV XLPE
Kabel Daya Tegangan Rendah Berinsulasi XLPE

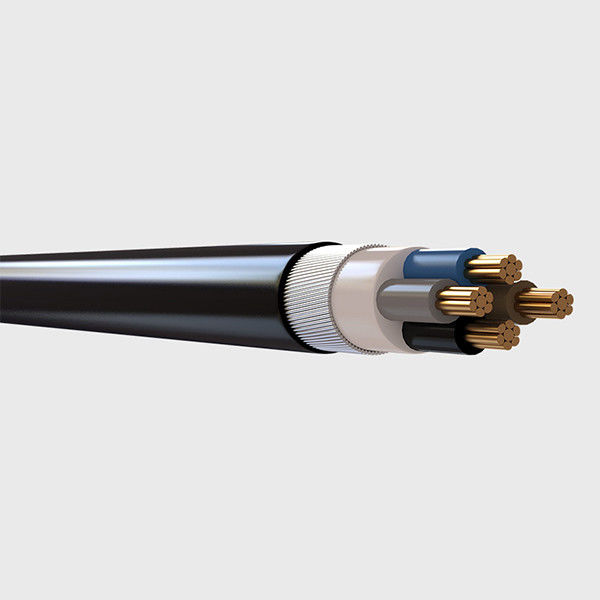

Kabel power dan kontrol dengan cross-linked polyethylene (XLPE) lapis baja dengan kabel besi galvanis digunakan pada instalasi listrik dengan tegangan nominal Uo / U 0,6 / 1 kV.Kabel ini digunakan dalam instalasi industri dan jaringan perkotaan.
Semua jenis Kabel Listrik Berselubung PVC Berinsulasi XLPE Tegangan Rendah.
1).0,6 / 1kV, Inti Tunggal, Cu atau Al / XLPE /Kabel Daya PVC;
Kabel Daya 0.6 / 1kV, Single Core, Cu atau Al / XLPE / PVC / AWA / PVC;
(2).0.6 / 1kV, Dua Inti, Kabel Daya Cu atau Al / XLPE / PVC;
0.6 / 1kV, Dua Inti, Kabel Daya Cu atau Al / XLPE / PVC / STA / PVC;
0.6 / 1kV, Dua Inti, Kabel Daya Cu atau Al / XLPE / PVC / SWA / PVC;
(3).0.6 / 1kV, Tiga Inti, Kabel Daya Cu atau Al / XLPE / PVC;
0.6 / 1kV, Tiga Inti, Kabel Daya Cu atau Al / XLPE / PVC / STA / PVC;
0.6 / 1kV, Tiga Inti, Kabel Daya Cu atau Al / XLPE / PVC / SWA / PVC;
(4).Kabel Daya 0.6 / 1kV, 3 + 1 Cores, Cu atau Al / XLPE / PVC;
Kabel Daya 0.6 / 1kV, 3 + 1Cores, Cu atau Al / XLPE / PVC / STA / PVC;
Kabel Daya 0.6 / 1kV, 3 + 1 Cores, Cu atau Al / XLPE / PVC / SWA / PVC;
(5).0.6 / 1kV, Empat Inti, Kabel Daya Cu atau Al / XLPE / PVC;
0.6 / 1kV, Empat Inti, Kabel Daya Cu atau Al / XLPE / PVC / STA / PVC;
0.6 / 1kV, Empat Inti, Kabel Daya Cu atau Al / XLPE / PVC / SWA / PVC;
(6).Kabel Daya 0.6 / 1kV, 4 + 1 Cores, Cu atau Al / XLPE / PVC;
Kabel Daya 0.6 / 1kV, 4 + 1 Cores, Cu atau Al / XLPE / PVC / STA / PVC;
Kabel Daya 0.6 / 1kV, 4 + 1 Cores, Cu atau Al / XLPE / PVC / SWA / PVC;
(7).0.6 / 1kV, Lima Inti, Kabel Daya Cu atau Al / XLPE / PVC;
0.6 / 1kV, Lima Inti, Kabel Daya Cu atau Al / XLPE / PVC / STA / PVC;
0.6 / 1kV, Lima Inti, Kabel Daya Cu atau Al / XLPE / PVC / SWA / PVC;
(8).Kabel Daya 0.6 / 1kV, 3 + 2 Cores, Cu atau Al / XLPE / PVC;
Kabel Daya 0.6 / 1kV, 3C + 2 Cores, Cu atau Al / XLPE / PVC / STA / PVC;
Kabel Daya 0.6 / 1kV, 3C + 2 Cores, Cu atau Al / XLPE / PVC / SWA / PVC;
Aplikasi:
Kabel listrik berisolasi XLPE Tegangan Rendah digunakan untuk mentransmisikan dan mendistribusikan daya dalam sistem transmisi dan distribusi daya 1kV atau lebih rendah.Ini umumnya diterapkan pada bidang-bidang termasuk listrik, konstruksi, tambang, metalurgi, industri petrokimia dan komunikasi dalam penggantian lengkap kabel listrik terisolasi kertas terendam minyak.
Properti:
1. Suhu operasi konduktor tertinggi yang diizinkan untuk kerja jangka panjang adalah 90 derajat.
2. Dalam korsleting (Jangka panjang maks tidak lebih dari 5 detik), suhu tertinggi untuk konduktor tidak lebih dari 250 derajat.
3. Kabel diletakkan tanpa batas jatuh horizontal.Suhu lingkungan tidak boleh lebih rendah dari 0 saat berbaring.Jika tidak, itu harus dipanaskan terlebih dahulu.
4. Kinerja listrik yang sangat baik, ketahanan terhadap korosi kimia.
5. Mereka dapat menahan traksi yang dianjurkan saat diletakkan.Mereka dapat menahan traksi dari Luar. Meninggalkan asap rendah bebas halogen setelah dibakar. Mengembalikan pembakaran kabel.
Peringkat voltase untuk XLPE Kabel listrik | No. x Nominal Penampang Melintang Konduktor No. x mm2 | |||||||
1 inti | 2 inti | 3 inti | 3 + 1 inti | 4core | 3 + 2 inti | 4 + 1 inti | 5 inti | |
0,6 / 1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2,5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
