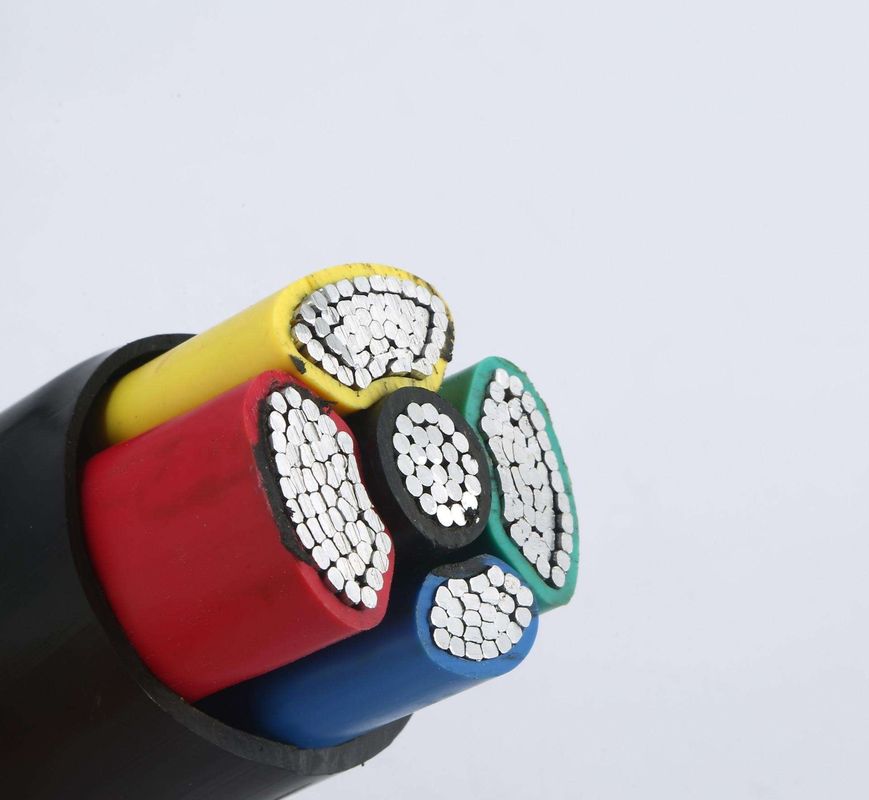

Kabel Daya Terisolasi 5 Inti 25 Milimeter Persegi Pe Xlpe
Kabel listrik, inti tembaga, isolasi XLPE, selubung polietilen
Nomor: YJLV
Tegangan terukur 0,6 / 1 KV
Standar: GB / T 12706.1-2008, IEC 60502-2004
Produk ini cocok untuk transmisi dan distribusi di bawah tegangan pengenal AC 0.6 / 1kv dan jalur frekuensi kerja 50Hz
Kabel daya lainnya:
Kabel daya inti tembaga dengan isolasi XLPE atau PVC, selubung luar PVC atau PE, kabel / kabel daya lapis baja atau non-lapis baja STA
Jenis: VV, YJV, VV22, YJV22, VV23, YJV23, NH-VV2 2
Jumlah inti: inti tunggal, 2 inti, 3 inti, 4 inti, 5 inti
Rentang produksi: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 400mm2, 500mm2, 630 milimeter persegi
Tegangan terkait: 300 / 300v, 300 / 500v, 450 / 750v, 0.6 / 1kV
Aplikasi:
Produk ini cocok untuk transmisi dan distribusi di bawah tegangan pengenal AC 0.6 / 1kv dan frekuensi kerja 50Hz.
Kabel daya tegangan rendah digunakan untuk transmisi dan distribusi daya dalam sistem transmisi dan distribusi daya 1kV.Ini banyak digunakan di bidang tenaga listrik, pertambangan, konstruksi, metalurgi, petrokimia dan komunikasi, dan sepenuhnya menggantikan kabel daya yang diisolasi dengan kertas yang terendam minyak.
Kabel daya berinsulasi XLPE Kabel daya berinsulasi XLPE memiliki keunggulan lebih dibandingkan kabel berinsulasi kertas dan kabel berinsulasi PVC.Kabel polietilen tautan silang memiliki kekuatan listrik tinggi, kekuatan mekanik, ketahanan penuaan tinggi, ketahanan stres lingkungan, ketahanan korosi kimia, struktur sederhana, penggunaan yang mudah, dan operasi suhu tinggi jangka panjang.Itu dapat ditempatkan tanpa batas drop.
| Peringkat voltase untuk XLPE Kabel listrik | No. x Nominal Penampang Melintang Konduktor No. x mm2 | |||||||
| 1 inti | 2 inti | 3 inti | 3 + 1 inti | 4core | 3 + 2 inti | 4 + 1 inti | 5 inti | |
| 0,6 / 1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2,5 mm2 |
| 1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
| 1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
| 1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
| 1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
| 1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
| 1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
| 1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
| 1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
| 1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
| 1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
| 1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
| 1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
| 1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
| 1x400 mm2 | ||||||||
| 1x500 mm2 | ||||||||
Keuntungan kabel XLPE:
Kabel XLPE memiliki suhu kerja jangka panjang yang lebih tinggi dan arus pengenal yang lebih besar, dan di bawah lingkungan yang sama, ukuran (penampang normal) kabel XLPE mungkin 1 atau 2 lebih kecil dari kabel PVC.Ini tidak hanya meningkatkan kualitas dan kinerja produk, tetapi juga mengurangi biaya produksi kabel.Kabel lapis baja pita baja untuk kabel lapis baja dapat meningkatkan sifat mekanik kabel, dan kabel dapat menahan tekanan mekanis eksternal.
Pelindung sabuk baja / pelindung foil baja, pelindung kawat baja / pelindung kawat baja / SWA.Model kabel lapis baja pita baja: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Gunakan fungsi:
1. Suhu kerja konduktor kabel yang diijinkan untuk jangka panjang tidak melebihi 70 ℃
2. Saat terjadi korsleting (durasi terpanjang tidak melebihi 5 detik), suhu maksimum konduktor kabel tidak melebihi 160 ° C.
3. Saat kabel dipasang, suhu lingkungan tidak boleh lebih rendah dari 0 ℃.Saat suhu lebih rendah dari 0 ℃, panaskan terlebih dahulu.
4. Jari-jari tekukan minimum kabel lapis baja multi-inti tidak boleh kurang dari 12 kali diameter luar kabel, dan radius tekuk minimum kabel lapis baja multi-inti tidak boleh kurang dari 15 kali diameter luar kabel .Radius tekukan minimum dari kabel lapis baja inti tunggal tidak boleh kurang dari 15 kali diameter luar kabel, dan radius tekukan minimum dari kabel lapis baja inti tunggal tidak boleh kurang dari 20 kali diameter luar kabel. .
5. Parameter struktural dari kabel daya berinsulasi polietilen hubung-silang dengan tegangan pengenal 0,6 / 1KV
