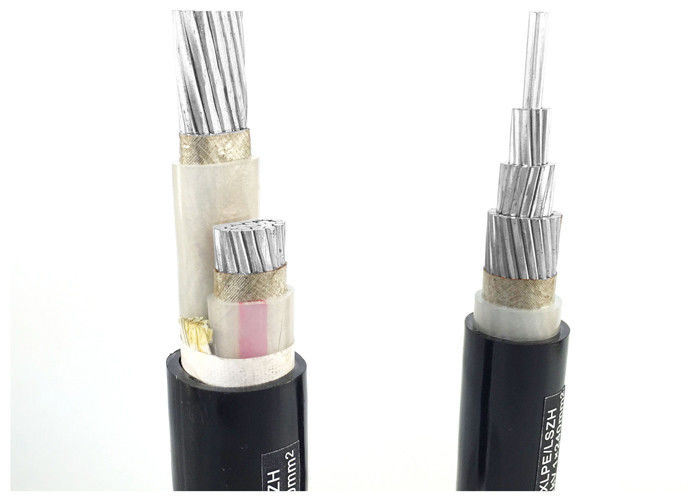

Kabel XLPE Tegangan Rendah Daya Terisolasi Untuk Jalur Distribusi / Transmisi Listrik
Aplikasi: XLPE Insulated Cable digunakan sebagai saluran distribusi dan transmisi listrik pada tegangan nominal 0,6/1KV.
Konstruksi:
| Konduktor |
Konduktor aluminium sesuai dengan IEC 60228,Kelas 2 |
| Konduktor melingkar atau berbentuk |
| Konduktor fleksibel ((kelas 5) opsional. |
| Isolasi |
XLPE (Cross-Linked Polyethylene) dengan suhu 90°C, banyak warna opsional |
| Layar logam opsional |
Pita tembaga atau kawat tembaga yang dipintal opsional |
| Lemparan |
PVC atau FR-PVC tipe ST2 ke IEC 60502, hitam atau merah atau kustomisasi |
Data teknis:Tegangan nominal:0.6/1kV Tegangan Rendah
Suhu konduktor maksimum: dalam kondisi normal (90°C), darurat (130°C) atau sirkuit pendek tidak lebih dari 5 s (250°C).
Min. Suhu Lingkungan 0 oC, setelah pemasangan dan hanya ketika kabel berada dalam posisi tetap
Radius lentur minimal: 20 x kabel O.D untuk inti tunggal tanpa armor
15 x kabel O.D untuk multi inti tanpa armor
15 x kabel O.D untuk inti tunggal dengan armor
12 x kabel O.D untuk multi inti dengan armor
Standar:Internasional: IEC 60502, IEC 60228, (IEC 60332-3 hanya untuk tipe FR)
Cina: GB/T 12706, (GB/T 18380-3 hanya untuk tipe FR)
Standar lain seperti BS, DIN, VDE dan ICEA atas permintaan
Pemasangan
1. suhu instalasi tidak harus lebih dari 20°C. Jika suhu lingkungan lebih rendah dari 0°C, kabel harus dipanaskan sebelumnya.
2. Radius lentur kabel harus tidak kurang dari 8 kali.
3. Setelah instalasi, kabel harus dengan tes tegangan berdiri selama 15min. 3.5kv DC
Parameter teknis:
| Nom. Potongan lintas konduktor |
Ketebalan Isolasi |
Ketebalan sarung |
Kira-kira. |
Berat sekitar. |
Max. DC Resistance of Conductor (20 °C) |
Tekanan pengujian AC |
Peringkat Saat Ini |
| mm2 |
mm |
mm |
mm |
kg/km |
Ω /km |
KV/5menit |
Di udara (A) |
Dalam tanah (A) |
| 3x1.5 |
0.7 |
1.5 |
10 |
️ |
️ |
3.5 |
️ |
️ |
| 3x2.5 |
0.7 |
1.5 |
11 |
140 |
12.1 |
3.5 |
25 |
30 |
| 3×4 |
0.7 |
1.5 |
12 |
175 |
7.41 |
3.5 |
30 |
40 |
| 3×6 |
0.7 |
1.5 |
13 |
210 |
4.61 |
3.5 |
40 |
45 |
| 3 x 10 |
0.7 |
1.5 |
15 |
260 |
3.08 |
3.5 |
50 |
60 |
| 3 x 16 |
0.7 |
1.5 |
17 |
340 |
1.91 |
3.5 |
65 |
80 |
| 3×25 |
0.9 |
2.0 |
21 |
470 |
1.20 |
3.5 |
90 |
100 |
| 3x35 |
0.9 |
2.0 |
23 |
600 |
0.868 |
3.5 |
110 |
120 |
| 3×50 |
1.0 |
2.0 |
27 |
730 |
0.641 |
3.5 |
130 |
140 |
| 3×70 |
1.1 |
2.0 |
30 |
970 |
0.443 |
3.5 |
170 |
175 |
| 3×95 |
1.1 |
2.0 |
34 |
1240 |
0.320 |
3.5 |
205 |
210 |
| 3×120 |
1.2 |
2.5 |
38 |
1540 |
0.253 |
3.5 |
240 |
235 |
| 3×150 |
1.4 |
2.5 |
42 |
1940 |
0.206 |
3.5 |
275 |
265 |
| 3×185 |
1.6 |
2.5 |
45 |
2248 |
0.164 |
3.5 |
320 |
301 |
| 3×240 |
1.7 |
3.0 |
51 |
2723 |
0.125 |
3.5 |
385 |
355 |
| 3×300 |
1.8 |
3.0 |
52 |
3675 |
0.100 |
3.5 |
445 |
395 |
| 3×400 |
2.0 |
3.0 |
54 |
4506 |
0.0778 |
3.5 |
530 |
460 |
Saran Pemesanan
Tegangan nominal
Standar aplikasi: IEC/BS/UL/GB
Jumlah Inti
Ukuran Konduktor & Konstruksi
Jenis Isolasi
Jika armor, jenis armor & material
Keperluan Peti
Panjang Kabel & Keperluan Pengemasan
Persyaratan Lainnya
Kemasan dan pengiriman:Kami mampu memenuhi jadwal pengiriman yang paling ketat sesuai dengan pesanan pembelian.Memenuhi tenggat waktu selalu menjadi prioritas utama karena setiap penundaan dalam pengiriman kabel dapat berkontribusi pada penundaan proyek secara keseluruhan dan biaya yang melebihi.
Kabel disediakan dalam gulungan kayu, kotak bergelombang dan gulungan. Ujung kabel disegel dengan pita perekat BOPP dan tutup penyegelan non-higroskopik untuk melindungi ujung kabel dari kelembaban.Penanda yang diperlukan harus dicetak dengan bahan tahan cuaca di bagian luar drum sesuai dengan kebutuhan pelanggan..
Layanan purna jual
Kami, Shanghai Shenghua Cable Group mengkhususkan diri dalam R&D dan manufaktur kabel dan kabel. kami telah lulus ISO9001: 2008 International Quality System Certification ((ZDHY),yang mencakup seluruh proses manajemen perusahaanSistem kontrol kualitas yang komprehensif telah diterapkan untuk memastikan produk memenuhi standar internasional.layanan yang sangat baik dan merek terkenal. "Menurut jaminan kualitas, berdedikasi untuk menyediakan pengguna dengan produk yang dapat diandalkan selalu" adalah komitmen kami untuk kualitas.Produk perusahaan kami diasuransikan oleh PICC (Perusahaan Asuransi Rakyat China)Selain itu, kami menawarkan jaminan khusus sebagai berikut:
1.Kami menjamin bahwa kami akan mematuhi persyaratan periode garansi yang ditentukan dalam kontrak.
2Kami akan diproduksi sesuai dengan spesifikasi ini dan bahwa barang akan baru, tidak digunakan, dari model terbaru atau saat ini.Kami akan memasok Barang sesuai dengan persyaratan Kontrak..
3. Garansi akan tetap berlaku selama dua belas (12) bulan setelah Barang, atau setiap bagian
dari itu, sesuai kasusnya, telah dikirimkan ke dan diterima di tujuan akhir
yang ditunjukkan dalam SCC, atau selama delapan belas (18) bulan setelah tanggal pengiriman dari pelabuhan atau
tempat pemuatan di negara asal, tergantung pada periode mana yang berakhir lebih awal.
4Selama masa garansi pembeli dapat menyatakan langsung kepada produsen dalam bentuk tertulis atau oleh agen jika ada masalah dalam kualitas Barang.Produsen akan melakukan perbaikan atau penggantian dalam waktu yang wajar, dan akan menanggung semua biaya yang berkaitan dengan ini.
