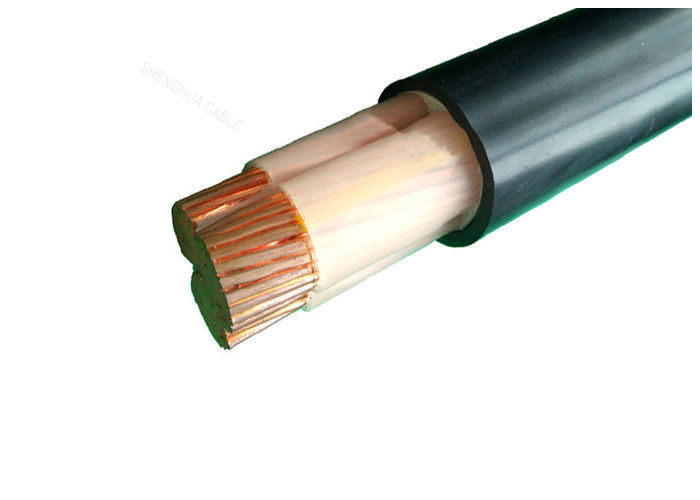

Empat Core dengan konduktor berbentuk kipas XLPE Copper Cable Polypropylene Filler KEMA Certificate Deskripsi :
0.6 / 1kv XLPE Insulated Electric Power
CU / XLPE / PVC, IEC 60502
IEC 60502, IEC 60228, GB / T 12706.1-2008.
CE, CCC, KEMA. ISO VDE
Konstruksi
Konduktor: Konduktor tembaga beruntai ringkas, Cl.2 sesuai IEC 60228
Isolasi: XLPE (cross-linked polyethylene) diberi peringkat 90 ℃
Selubung: PVC tipe ST 2 hingga IEC 60502, hitam
Aplikasi
Untuk meletakkan di dalam ruangan dan di luar ruangan. Mampu menanggung traksi tertentu selama pemasangan, tetapi bukan gaya mekanik eksternal. Meletakkan kabel inti tunggal dalam saluran magnetik tidak diperbolehkan.
Standar
Internasional: IEC 60502, IEC 60228
Cina: GB / T 12706.1-2008
Standar lain seperti BS, DIN dan ICEA berdasarkan permintaan
Data teknis
Nilai tegangan: 0,6 / 1kV
Maks. Konduktor Temp .: normal (90 ℃), korsleting tidak lebih dari 5 s (160 ℃ saat bagian-area di bawah 300mm 2 , 140 ℃ ketika bagian-area di atas 300mm 2 )
Min. Ambient Temp.:Kabel harus dipanaskan terlebih dahulu jika suhu sekitar di bawah 0 ℃
Min. Bending Radius: kabel single core 20 (d + D) ± 5%
Kabel multi-core 15 (d + D) ± 5%
Sertifikat
CE, RoHS, CCC, KEMA, dan lainnya berdasarkan permintaan
Saran Pemesanan
Nilai Tegangan
Standar Aplikasi: IEC / BS / UL / GB
Jumlah core
Ukuran & Konstruksi Konduktor
Jenis isolasi
Lapis baja atau tidak bersenjata. Jika baju besi, jenis & bahan baju besi
Persyaratan Selubung
Panjang Kabel & Persyaratan Kemasan
Persyaratan lain
Spesifikasi teknis:
| Nom. Penampang konduktor | Helai No./Dia. dari Konduktor | Ketebalan insulasi | Ketebalan selubung | Perkiraan. OD | Perkiraan .Bobot | Maks. Resistansi Konduktor DC (20 ℃) | Menguji Tegangan AC | Peringkat saat ini |
| mm 2 | pc / mm | mm | mm | Batas Bawah (mm) | kg / km | Ω / km | kV / 5 menit | Di udara (A) | Tanah Langsung (A) |
| 4 × 4 | 1 / 2.25 | 0,7 | 1.8 | 13.0 | 253 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 1 / 2.76 | 0,7 | 1.8 | 14.0 | 337 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7 / 1.38 | 0,7 | 1.8 | 17.0 | 501 | 1,83 | 3.5 | 60 | 77 |
| 4 × 16 | 7 / 1.78 | 0,7 | 1.8 | 20.0 | 778 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7 / 2.14 | 0,9 | 1.8 | 23.0 | 1160 | 0,727 | 3.5 | 105 | 125 |
| 4 × 35 | 7 / 2.52 | 0,9 | 1.8 | 25 | 1554 | 0,524 | 3.5 | 125 | 155 |
| 4 × 50 | 10 / 2.52 | 1.0 | 1.8 | 23 | 2148 | 0,387 | 3.5 | 160 | 185 |
| 4 × 70 | 14 / 2.52 | 1.1 | 1.8 | 27 | 2928 | 0,268 | 3.5 | 200 | 225 |
| 4 × 95 | 19 / 2.52 | 1.1 | 1.9 | 31 | 3854 | 0,193 | 3.5 | 245 | 270 |
| 4 × 120 | 24 / 2.52 | 1.2 | 2.0 | 33 | 4925 | 0,153 | 3.5 | 285 | 310 |
| 4 × 150 | 30 / 2.52 | 1.4 | 2.2 | 38 | 6238 | 0,124 | 3.5 | 325 | 345 |
| 4 × 185 | 37 / 2.52 | 1.6 | 2.3 | 42 | 7562 | 0,0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48 / 2.52 | 1.7 | 2.5 | 47 | 9836 | 0,0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61 / 2.52 | 1.8 | 2.6 | 52 | 12550 | 0,0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61 / 2.97 | 2.0 | 3.1 | 66 | 15929 | 0,0470 | 3.5 | 570 | 575 |
Pengepakan dan pengiriman
Kami mampu memenuhi jadwal pengiriman ketat sesuai dengan per pesanan pembelian. Memenuhi tenggat waktu selalu menjadi prioritas utama karena keterlambatan dalam pengiriman kabel dapat berkontribusi pada keterlambatan proyek secara keseluruhan dan pembengkakan biaya.
Kabel disediakan dalam gulungan kayu, kotak bergelombang dan gulungan. Ujung kabel disegel dengan pita perekat BOPP dan tutup penyegelan non-higroskopis untuk melindungi ujung kabel dari kelembaban. Penandaan yang diperlukan harus dicetak dengan bahan tahan cuaca di luar drum sesuai dengan kebutuhan pelanggan.
