| MOQ: | 500M |
| harga: | 0.19-10.99USD/m |
| standard packaging: | Kayu Drum / Steel Drum |
| Delivery period: | 15 hari |
| payment method: | L / C, D / A, D / P, T / T |
| Supply Capacity: | 1000km per bulan |
Deskripsi

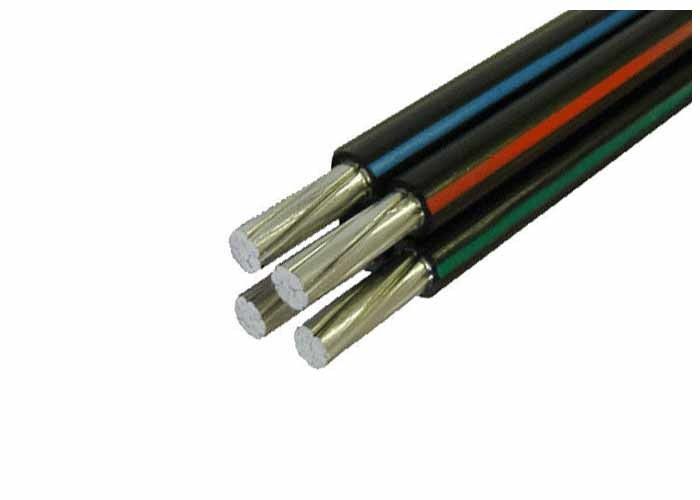

Kabel bundel udara yang dirancang untuk saluran distribusi overhead memiliki messenger netral berisolasi yang terbuat dari AAAC, yang konduktor aluminium fase terisolasi secara heliks terluka di atasnya. Kabel diberi peringkat 0,6 / 1 (1,2) kV dan sesuai dengan IEC60502.
Konstruksi
a) Fase - Konduktor fase harus dari konduktor aluminium Kondisi H68 dan untai melingkar yang dipadatkan.
b) Netral atau kurir - Konduktor netral atau kurir harus dari konduktor paduan aluminium dan pilin melingkar.
Fase, konduktor netral harus diekstrusi dengan polietilen (PE) sebagai insulasi.
Jadwal keterangan teknis
| Konduktor fase | |||||||||||
| Area penampang nominal | mm² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Jumlah inti | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Jumlah minimum kabel | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Ketebalan insulasi nominal | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Diameter inti berinsulasi | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Maks. Resistensi DC pada 20 ℃ | ohm / km | 1.91 | 1.91 | 1.20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Peringkat saat ini masih angin, sekitar | SEBUAH | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| suhu = 30 ℃ | |||||||||||
| Temperatur konduktor = 75 ℃ | |||||||||||
| Konduktor messenger | |||||||||||
| Area penampang nominal | mm² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Jumlah minimum kabel | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Ketebalan insulasi nominal | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Diameter inti berinsulasi | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Maks. Resistensi DC pada 20 ℃ | ohm / km | 1.312 | 1.312 | 1.312 | 1.312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Beban putus yang dihitung | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Kabel lengkap | |||||||||||
| Perkiraan. diameter keseluruhan | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Perkiraan. berat kabel | kg / km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Panjang pengepakan | m / drum | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
1. ASTM, BS, NFC, IEC, DIN Standard
2. Strong tensile strength (AAAC) yang lebih baik dari baja;
3. Nilai Tegangan: 0,6 / 1KV atau 10 kV
4. Digunakan untuk Saluran Transmisi Daya Overhead;
|
|
