Kabel Daya Berisolasi XLPE Tegangan Tinggi Inti Tunggal Dan Tiga Inti 26/35KV Dari 50sqmm hingga 400sqmm
Keterangan:
Kabel Listrik Berinsulasi XLPE 26/35kv
CU/XLPE/PVC, IEC 60502-2
IBS 6622, VDE 0276, IEC 60228, GB/T 12706.2-2008.
CE, CCC, KEMA. ISO

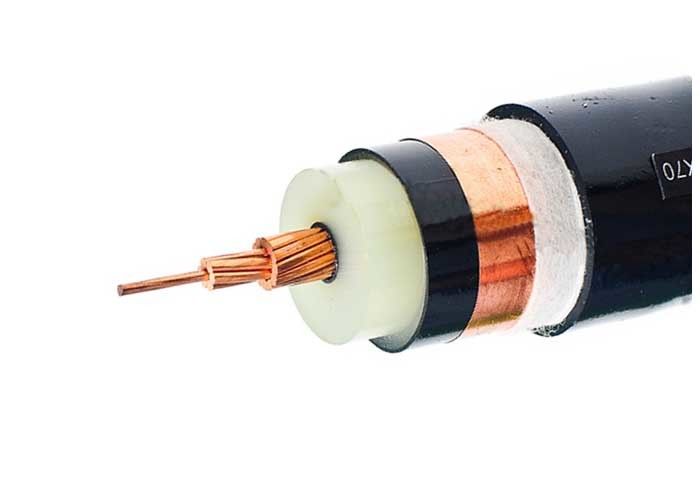

Konstruksi:
Konduktor : Konduktor tembaga beruntai kompak, Cl.2 sesuai IEC 60228
Isolasi : XLPE (polietilen ikatan silang) dengan suhu 90 ℃
Selubung: PVC tipe ST2 hingga IEC 60502, hitam
Catatan:Warna isolasi sesuai standar atau kebutuhan pelanggan
Aplikasi:
Untuk peletakan di dalam dan di luar ruangan. Mampu menahan gaya tarik tertentu selama pemasangan, tetapi tidak mampu menahan gaya mekanis eksternal. Meletakkan kabel inti tunggal di saluran magnetik tidak diperbolehkan.
Standar:
Internasional: IEC 60502, IEC 60228,IBS 6622, VDE 0276
Tiongkok: GB/T 12706.2-2008
Standar lain seperti BS,DIN dan ICEA berdasarkan permintaan
Data teknis:
Tegangan terukur: 26/35kV
Maks. Suhu Konduktor: normal (90℃), korsleting tidak lebih dari 5 detik (160℃ saat area penampang
di bawah 300mm2, 140℃ bila luas bagian di atas 300mm2)
Minimal. Suhu Sekitar: Kabel harus dipanaskan terlebih dahulu jika suhu sekitar di bawah 0℃
Minimal. Radius Bending: kabel inti tunggal 20(d+D)±5%
Kabel multi-inti 15(h+D)±5%
Sertifikat:
CE, RoHS, CCC, KEMA dan lainnya berdasarkan permintaan
Spesifikasi Teknis:
| No. Penampang konduktor |
Helai No./Dia. Konduktor |
Ketebalan Isolasi |
Ketebalan Selubung |
Kira-kira. OD |
Kira-kira Berat |
Maks. Resistansi DC Konduktor (20 ℃) |
Pengujian Tegangan AC |
Peringkat Saat Ini |
| mm2 |
buah/mm |
mm |
mm |
mm |
kg/km |
Ω /km |
kV/5 menit |
Di udara (A) |
Di dalam tanah(A) |
| 1 × 50 |
10/2.52 |
10.5 |
2.2 |
39.0 |
1758 |
0,387 |
3.5 |
220 |
215 |
| 1 × 70 |
14/2.52 |
10.5 |
2.4 |
41.0 |
2038 |
0,268 |
3.5 |
270 |
265 |
| 1 × 95 |
19/2.52 |
10.5 |
2.4 |
42.0 |
2355 |
0,193 |
3.5 |
330 |
315 |
| 1 × 120 |
24/2.52 |
10.5 |
2.4 |
44.0 |
2666 |
0,153 |
3.5 |
375 |
360 |
| 1 × 150 |
30/2.52 |
10.5 |
2.5 |
45.0 |
3031 |
0,124 |
3.5 |
425 |
400 |
| 1 × 185 |
37/2.52 |
10.5 |
2.5 |
47.0 |
3427 |
0,0991 |
3.5 |
485 |
455 |
| 1 × 240 |
48/2.52 |
10.5 |
2.6 |
49.0 |
4070 |
0,0754 |
3.5 |
560 |
525 |
| 1 × 300 |
61/2.52 |
10.5 |
2.7 |
51.0 |
4748 |
0,0601 |
3.5 |
650 |
595 |
| 1 × 400 |
61/2.97 |
10.5 |
2.8 |
55.0 |
5801 |
0,0470 |
3.5 |
760 |
680 |
| 1 × 500 |
61/3.23 |
10.5 |
2.9 |
58.0 |
6623 |
0,0366 |
3.5 |
875 |
775 |
| 1 × 630 |
61/3.50 |
10.5 |
3 |
62.0 |
5211 |
0,0283 |
3.5 |
1000 |
875 |
| 1 × 800 |
91/3.20 |
10.5 |
3.1 |
68.0 |
10014 |
0,0221 |
3.5 |
1130 |
970 |
| 1 × 1000 |
91/3.75 |
10.5 |
3.3 |
72.0 |
12078 |
0,0176 |
3.5 |
1250 |
1060 |
| 3 × 50 |
10/2.52 |
10.5 |
3.7 |
81.0 |
6728 |
0,387 |
3.5 |
185 |
200 |
| 3 × 70 |
14/2.52 |
10.5 |
3.8 |
84.0 |
7581 |
0,268 |
3.5 |
230 |
250 |
| 3 × 95 |
19/2.52 |
10.5 |
3.9 |
88.0 |
8630 |
0,193 |
3.5 |
280 |
300 |
| 3 × 120 |
24/2.52 |
10.5 |
4.0 |
91.0 |
9688 |
0,153 |
3.5 |
310 |
330 |
| 3 × 150 |
30/2.52 |
10.5 |
4.1 |
95.0 |
11017 |
0,124 |
3.5 |
360 |
380 |
| 3 × 185 |
37/2.52 |
10.5 |
4.2 |
98.0 |
12390 |
0,0991 |
3.5 |
400 |
425 |
| 3 × 240 |
48/2.52 |
10.5 |
4.4 |
103.0 |
14427 |
0,0754 |
3.5 |
470 |
490 |
| 3 × 300 |
61/2.52 |
10.5 |
4.5 |
108.0 |
15940 |
0,0601 |
3.5 |
540 |
555 |
| 3 × 400 |
61/2.97 |
10.5 |
4.8 |
116.0 |
19346 |
0,0470 |
3.5 |
610 |
625 |
