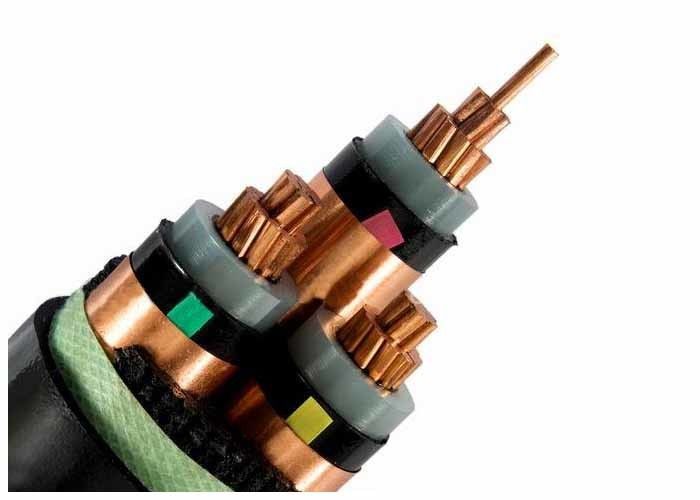

N2XSRY 12/20KV3 x300SQMM CU/XLPE/CTS/PVC XLPE Kabel Listrik Berisolasi Tegangan Tinggi
Aplikasi: Kabel berinsulasi XLPE digunakan sebagai saluran distribusi dan transmisi tenaga listrik pada tegangan pengenal
12/20kV
Konstruksi:
| Konduktor |
Konduktor Tembaga sesuai IEC 60228, Kelas 2 |
| Konduktor berbentuk lingkaran atau berbentuk |
| Isolasi |
XLPE (Cross-Linked Polyethylene) berperingkat 90℃, banyak warna opsional |
| Layar Metalik opsional |
Pita tembaga atau jalinan kabel tembaga opsional |
| Sarung |
PVC atau FR-PVC tipe ST2 hingga IEC 60502, hitam atau merah atau dapat disesuaikan |
Saran Pemesanan
Nilai Tegangan
Standar Aplikasi: IEC/BS/UL/GB
Jumlah Inti
Ukuran & Konstruksi Konduktor
Jenis Isolasi
Lapis baja atau tidak lapis baja. Jika armor, jenis & material armor
Persyaratan Selubung
Panjang Kabel & Persyaratan Pengepakan
Persyaratan Lainnya
Data teknis:Tegangan terukur 8,7/15kV
Suhu Konduktor Maksimum: dalam kondisi normal (90℃), darurat (130℃) atau korsleting tidak lebih dari 5 detik (250℃).
Minimal. Suhu Sekitar. 0 OC, setelah pemasangan dan hanya bila kabel dalam posisi tetap
Minimal. Radius Bending: 20 x OD kabel untuk inti tunggal tanpa pelindung
15 x kabel OD untuk multi core tanpa armor
15 x kabel OD untuk inti tunggal dengan pelindung
12 x kabel OD untuk multi core dengan armor
Standar:Internasional: IEC 60502, IEC 60228, (IEC 60332-3 hanya untuk tipe FR)
Tiongkok: GB/T 12706, (GB/T 18380-3 hanya untuk tipe FR)
Standar lain seperti BS, DIN, VDE dan ICEA berdasarkan permintaan
Instalasi
1. Suhu pemasangan tidak boleh lebih dari 20℃, Jika suhu sekitar lebih rendah dari 0℃, kabel harus dipanaskan terlebih dahulu.
2. Jari-jari lentur kabel tidak boleh kurang dari 8 kali.
Parameter teknis:
| No. Penampang konduktor |
Helai No./Dia. Konduktor |
Ketebalan Isolasi |
Ketebalan Selubung |
Kira-kira. OD |
Kira-kira Berat |
Maks. Resistansi DC Konduktor (20 ℃) |
Pengujian Tegangan AC |
Peringkat Saat Ini |
| mm2 |
buah/mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
kV/5 menit |
Di udara (A) |
Di dalam tanah(A) |
| 1 × 25 |
7/2.14 |
4.5 |
1.8 |
23.0 |
598 |
0,727 |
30.5 |
140 |
150 |
| 1 × 35 |
7/2.52 |
4.5 |
1.8 |
24.0 |
680 |
0,524 |
30.5 |
175 |
180 |
| 1 × 50 |
10/2.52 |
4.5 |
1.9 |
25.0 |
804 |
0,387 |
30.5 |
205 |
215 |
| 1 × 70 |
14/2.52 |
4.5 |
1.9 |
27.0 |
984 |
0,268 |
30.5 |
260 |
265 |
| 1 × 95 |
19/2.52 |
4.5 |
2 |
29.0 |
1201 |
0,193 |
30.5 |
315 |
315 |
| 1 × 120 |
24/2.52 |
4.5 |
2 |
30.0 |
1490 |
0,153 |
30.5 |
365 |
360 |
| 1 × 150 |
30/2.52 |
4.5 |
2.1 |
32.0 |
1765 |
0,124 |
30.5 |
415 |
405 |
| 1 × 185 |
37/2.52 |
4.5 |
2.1 |
34.0 |
2091 |
0,0991 |
30.5 |
475 |
455 |
| 1 × 240 |
48/2.52 |
4.5 |
2.2 |
36.0 |
3034 |
0,0754 |
30.5 |
565 |
530 |
| 1 × 300 |
61/2.52 |
4.5 |
2.4 |
39.0 |
3672 |
0,0601 |
30.5 |
645 |
595 |
| 1 × 400 |
61/2.97 |
4.5 |
2.4 |
42.0 |
4646 |
0,0470 |
30.5 |
750 |
680 |
| 1 × 500 |
61/3.23 |
4.5 |
2.5 |
45.0 |
5651 |
0,0366 |
30.5 |
865 |
765 |
| 1 × 630 |
61/3.50 |
4.5 |
2.5 |
50.0 |
7154 |
0,0283 |
30.5 |
990 |
860 |
| 1 × 800 |
91/3.20 |
4.5 |
2.7 |
55.0 |
8750 |
0,0221 |
30.5 |
1140 |
950 |
| 1 × 1000 |
91/3.75 |
4.5 |
2.9 |
59.0 |
10727 |
0,0176 |
30.5 |
1250 |
1040 |
| 3 × 25 |
7/2.14 |
4.5 |
2.4 |
46.0 |
2573 |
0,727 |
30.5 |
120 |
125 |
| 3 × 35 |
7/2.52 |
4.5 |
2.6 |
48.0 |
2985 |
0,524 |
30.5 |
145 |
155 |
| 3 × 50 |
10/2.52 |
4.5 |
2.7 |
51.0 |
3529 |
0,387 |
30.5 |
175 |
180 |
| 3 × 70 |
14/2.52 |
4.5 |
2.8 |
55.0 |
4197 |
0,268 |
30.5 |
220 |
220 |
| 3 × 95 |
19/2.52 |
4.5 |
2.9 |
58.0 |
5230 |
0,193 |
30.5 |
265 |
265 |
| 3 × 120 |
24/2.52 |
4.5 |
3.0 |
61.0 |
6120 |
0,153 |
30.5 |
305 |
300 |
| 3 × 150 |
30/2.52 |
4.5 |
3.1 |
64.0 |
7207 |
0,124 |
30.5 |
350 |
340 |
| 3 × 185 |
37/2.52 |
4.5 |
3.2 |
68.0 |
8378 |
0,0991 |
30.5 |
395 |
380 |
| 3 × 240 |
48/2.52 |
4.5 |
3.4 |
73.0 |
10177 |
0,0754 |
30.5 |
470 |
435 |
| 3 × 300 |
61/2.52 |
4.5 |
3.5 |
77.0 |
12159 |
0,0601 |
30.5 |
535 |
485 |
| 3 × 400 |
61/2.97 |
4.5 |
3.8 |
86.0 |
15641 |
0,0470 |
30.5 |
610 |
520 |
Pengepakan dan pengiriman:Kami mampu memenuhi jadwal pengiriman yang paling ketat sesuai dengan pesanan pembelian. Memenuhi tenggat waktu selalu menjadi prioritas utama karena keterlambatan pengiriman kabel dapat menyebabkan penundaan proyek secara keseluruhan dan pembengkakan biaya.
Kabel disediakan dalam gulungan kayu, kotak bergelombang, dan gulungan. Ujung kabel disegel dengan pita perekat BOPP dan tutup penyegel non-higroskopis untuk melindungi ujung kabel dari kelembapan. Penandaan yang diperlukan harus dicetak dengan bahan tahan cuaca di bagian luar drum sesuai dengan kebutuhan pelanggan.
