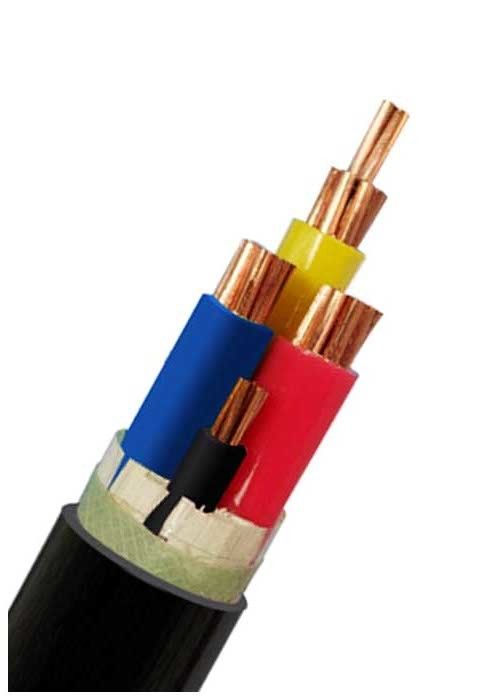

Tiga fase inti tembaga konduktor tidak lapis baja 600/1000V 3x10mm2 XLPE terisolasi kabel listrik
Deskripsi:
0.6/1kv XLPE Kabel Daya Listrik Terisolasi
CU/XLPE/PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA, ISO, VDE
Konstruksi
Konduktor: Konduktor tembaga bercabang kompak, Cl.2 sesuai dengan IEC 60228
Isolasi: XLPE ((polyethylene terikat silang) dengan suhu 90 °C
Penutup: PVC tipe ST2IEC 60502, hitam
Aplikasi
Untuk diletakkan di dalam dan di luar ruangan. mampu menahan tarikan tertentu selama pemasangan, tetapi tidak kekuatan mekanik eksternal.
Standar
Internasional: IEC 60502, IEC 60228
Cina: GB/T 12706.1-2008
Standar lain seperti BS,DIN dan ICEA atas permintaan
Data teknis
Tegangan nominal: 0,6/1kV
Max. Konduktor Temp.: normal (90°C), sirkuit pendek tidak lebih dari 5 s (160°C ketika area bagian di bawah 300mm2, 140°C ketika area bagian lebih dari 300mm2)
Min. Suhu Lingkungan.:Kabel harus dipanaskan terlebih dahulu jika suhu lingkungan di bawah 0 °C
Radius lentur minimal: kabel inti tunggal 20 ((d+D) ± 5%
Kabel multi-inti 15 ((d+D) ± 5%
Sertifikat
CE, RoHS, CCC, KEMA dan banyak lagi pada permintaan
Kemasan:
Spesifikasi teknis:
| Nom. Potongan lintas konduktor |
No./Dia. dari konduktor |
Ketebalan Isolasi |
Ketebalan sarung |
Kira-kira. |
Sekitar
. Berat
|
Max. DC Resistance of Conductor (20 °C) |
Tekanan pengujian AC |
Peringkat Saat Ini |
| mm2 |
pc/mm |
mm |
mm |
Batas bawah (mm) |
kg/km |
Ω /km |
KV/5menit |
Di udara (A) |
Langsung ke dalam tanah ((A) |
| 3 x 1.5 |
1/1.38 |
0.7 |
1.4 |
10.0 |
145 |
12.1 |
3.5 |
20 |
27 |
| 3 x 2.5 |
1/1.78 |
0.7 |
1.8 |
11.0 |
185 |
7.41 |
3.5 |
26 |
35 |
| 3 × 4 |
Setengah.25 |
0.7 |
1.8 |
12.0 |
250 |
4.61 |
3.5 |
34 |
45 |
| 3 × 6 |
Setengah.76 |
0.7 |
1.8 |
13.0 |
320 |
3.08 |
3.5 |
43 |
57 |
| 3 × 10 |
7/1.38 |
0.7 |
1.8 |
16.0 |
450 |
1.83 |
3.5 |
60 |
77 |
| 3 × 16 |
7/1.78 |
0.7 |
1.8 |
18.0 |
640 |
1.15 |
3.5 |
83 |
105 |
| 3 × 25 |
7/2.14 |
0.9 |
1.8 |
21.0 |
940 |
0.727 |
3.5 |
105 |
125 |
| 3 × 35 |
7/2.52 |
0.9 |
1.8 |
23.0 |
1260 |
0.524 |
3.5 |
125 |
155 |
| 3 × 50 |
10/2.52 |
1.0 |
1.8 |
23.0 |
1670 |
0.387 |
3.5 |
160 |
185 |
| 3 × 70 |
14/2.52 |
1.1 |
1.8 |
26.0 |
2280 |
0.268 |
3.5 |
200 |
225 |
| 3 × 95 |
19/2.52 |
1.1 |
1.9 |
30.0 |
3020 |
0.193 |
3.5 |
245 |
270 |
| 3 × 120 |
24 jam 24 jam.52 |
1.2 |
2.0 |
32.0 |
3790 |
0.153 |
3.5 |
285 |
310 |
| 3 × 150 |
30/2.52 |
1.4 |
2.2 |
37.0 |
4750 |
0.124 |
3.5 |
325 |
345 |
| 3 × 185 |
37/2.52 |
1.6 |
2.3 |
41.0 |
5654 |
0.0991 |
3.5 |
375 |
390 |
| 3 × 240 |
48/2.52 |
1.7 |
2.4 |
46.0 |
7243 |
0.0754 |
3.5 |
440 |
450 |
| 3 × 300 |
61/2.52 |
1.8 |
2.6 |
51.0 |
9465 |
0.0601 |
3.5 |
505 |
515 |
| 3 × 400 |
61/2.97 |
2.0 |
3.0 |
64.0 |
12066 |
0.0470 |
3.5 |
570 |
575 |
