Kabel Daya Listrik 3.6kV/6kV IEC60502-2 STA MV Terisolasi XLPE
Aplikasi
Oleskan pada poros, air dan tanah, mampu menahan tekanan positif yang lebih besar. Media Tegangan Kabel daya berisolasi XLPE digunakan untuk mentransmisikan dan mendistribusikan daya dalam sistem transmisi dan distribusi daya 35kV atau lebih rendah. Hal ini umumnya diterapkan pada bidang-bidang termasuk listrik, konstruksi, pertambangan, metalurgi, industri petrokimia dan komunikasi sebagai pengganti lengkap kabel listrik berinsulasi kertas yang direndam dalam minyak.
Milik
Produk ini berlaku untuk saluran transmisi dan distribusi daya dengan tegangan pengenal AC (U0/U) sistem 3,6/6kV-26/36kV. Produk ini disalurkan di udara (rangka jembatan kabel, penyangga dinding dalam ruangan, dan baki) dan tanah (terkubur langsung, parit kabel, pipa, dll.) masing-masing sesuai dengan perbedaan struktur lapisan pelindung.
1. Suhu pengoperasian konduktor tertinggi yang diperbolehkan untuk kerja jangka panjang adalah 90 derajat.
2.Hubungan pendek (jangka panjang maks tidak lebih dari 5 detik). Suhu tertinggi untuk konduktor tidak lebih dari 250 derajat.
3. Kabel dipasang tanpa batas jatuh horizontal. Suhu lingkungan tidak boleh lebih rendah dari 0 saat berbaring. Kalau tidak, itu harus dipanaskan terlebih dahulu.
4. Kinerja listrik yang sangat baik, ketahanan terhadap korosi kimia.
5. Mereka dapat menahan traksi yang disarankan ketika diletakkan. Mereka dapat menahan traksi dari Luar. Meninggalkan asap rendah bebas halogen setelah dibakar. Memperlambat pembakaran kabel.

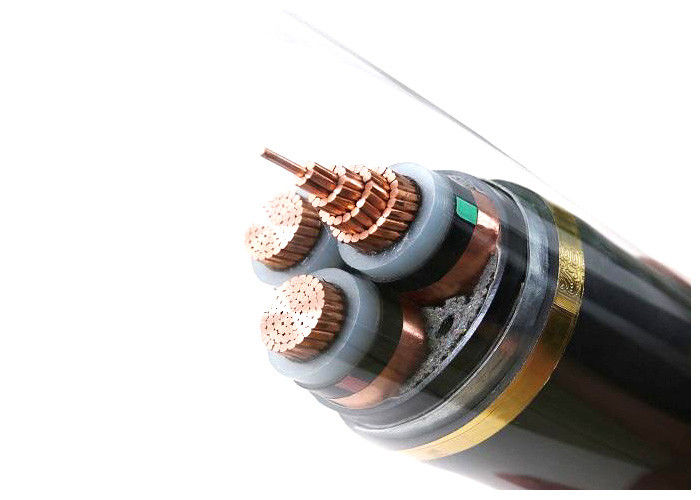

Konstruksi
| Konduktor |
Konduktor Tembaga Terdampar Kompak, Kelas 2 sesuai IEC 60228 |
| Konduktor Tembaga padat melingkar, Kelas 1 sesuai IEC 60228 |
| Konduktor Tembaga Terdampar Fleksibel, Kelas 5 sesuai IEC 60228 |
| Layar Konduktor |
Semi-konduktor |
| Isolasi |
XLPE (polietilen ikatan silang) |
| Layar Isolasi |
Semi-konduktor |
| Perisai Metalik |
Layar Pita Tembaga atau Kawat Tembaga & Pelindung Pita Tembaga |
| Pengisi |
Strip pengisi |
| Pita Pembungkus |
Pita pembungkus bukan tenunan atau pita pembungkus lsoh |
| Penutup Bagian Dalam |
PVC ekstrusi, atau LSOH |
| Baja |
Armor Pita Baja |
| Selubung Keseluruhan |
PVC, FR-PVC, PE atau LSOH |
Spesifikasi
| Kabel Listrik MV(6 hingga 35kv). |
| Model dan Deskripsi Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV |
Jumlah Inti |
Luas penampang konduktor (mm2) |
| isolasi xlpe |
1 inti 3 inti |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm persegi |
| Inti Cu |
Al Inti |
| YJV, N2XSY;Kabel listrik berselubung PVC |
YJLV, NA2XSY; Kabel listrik berselubung PVC |
| YJV22; pita baja lapis baja, kabel listrik berselubung PVC |
YJLV22; pita baja lapis baja, kabel listrik berselubung PVC |
| YJV32,YJV42; kawat baja lapis baja, kabel listrik berselubung PVC |
YJLV32, YJLV42; kawat baja lapis baja, kabel listrik berselubung PVC |
| isolasi pvc |
| Cu Inti |
Al Inti |
| Kabel listrik berselubung VV(VY);PVC(PE). |
Kabel listrik berselubung VLV(VLY);PVC(PE). |
| VV22(VV23); pita baja lapis baja, kabel listrik berselubung PVC(PE). |
VLV22(VLV23); pita baja lapis baja, kabel listrik berselubung PVC(PE) |
| VV32(VV33),VV42(VV43); kawat baja lapis baja, kabel listrik berselubung PVC(PE) |
VLV32(VLV33),VLV42(VLV43); kawat baja lapis baja, kabel listrik berselubung PVC(PE) |
Data teknis
| Tegangan uji |
6/10 meter persegi |
[kV] |
21/5 menit. |
| |
12/20 meter persegi |
[kV] |
42/5 menit. |
| |
18/30 meter persegi |
[kV] |
63/5 menit. |
| Kisaran suhu |
sedang bergerak |
|
-20°C hingga +90°C |
| |
tetap |
|
-20°C hingga +90°C |
| Suhu pengoperasian |
hubungan pendek |
°C |
250 |
| Waktu hubung singkat |
maks. |
[detik] |
5 |
| Jari-jari lentur |
menit. |
x diameter |
15 |
| Sifat mudah terbakar |
standar |
|
EN 50265-2-1 |
| No. Penampang konduktor |
Helai No./Dia. Konduktor |
Ketebalan Isolasi |
Ketebalan Selubung Bagian Dalam |
Ketebalan Pita Baja |
Ketebalan Selubung |
Kira-kira. OD |
Kira-kira. Berat |
Maks. Resistansi DC Konduktor (20 ℃) |
Pengujian Tegangan AC |
Peringkat Saat Ini |
| mm2 |
buah/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
kV/5 menit |
Di udara (A) |
Di dalam tanah(A) |
| 3 × 35 |
7/2.52 |
5.5 |
1.8 |
2 × 0,5 |
2.9 |
58.0 |
4840 |
0,524 |
42 |
140 |
155 |
| 3 × 50 |
10/2.52 |
5.5 |
1.8 |
2 × 0,5 |
3.0 |
61.0 |
5463 |
0,387 |
42 |
165 |
180 |
| 3 × 70 |
14/2.52 |
5.5 |
2.0 |
2 × 0,5 |
3.1 |
65.0 |
6446 |
0,268 |
42 |
210 |
220 |
| 3 × 95 |
19/2.52 |
5.5 |
2.0 |
2 × 0,5 |
3.2 |
68.0 |
7457 |
0,193 |
42 |
255 |
265 |
| 3 × 120 |
24/2.52 |
5.5 |
2.0 |
2 × 0,5 |
3.3 |
71.0 |
8459 |
0,153 |
42 |
290 |
300 |
| 3 × 150 |
30/2.52 |
5.5 |
2.2 |
2 × 0,5 |
3.4 |
75.0 |
10555 |
0,124 |
42 |
330 |
340 |
| 3 × 185 |
37/2.52 |
5.5 |
2.2 |
2 × 0,5 |
3.5 |
78.0 |
11925 |
0,0991 |
42 |
375 |
380 |
| 3 × 240 |
48/2.52 |
5.5 |
2.2 |
2 × 0,8 |
3.7 |
83.0 |
13959 |
0,0754 |
42 |
435 |
435 |
| 3 × 300 |
61/2.52 |
5.5 |
2.2 |
2 × 0,8 |
3.9 |
88.0 |
16314 |
0,0601 |
42 |
495 |
485 |
| 3 × 400 |
61/2.97 |
5.5 |
2.3 |
2 × 0,8 |
4.1 |
95.0 |
19032 |
0,047 |
42 |
565 |
520 |
Fitur Produk:
- Sifat Listrik dan Fisik Yang Sangat Baik - Kehilangan transmisi listrik jauh lebih sedikit, hemat energi.
- Kemampuan Membawa Arus Besar - Suhu pengoperasian lebih tinggi.
- Kekuatan dan stabilitas lebih tinggi - Anti deformasi termal, retak tegangan, serta Penuaan Termal.
- Kemudahan Instalasi - Tidak ada batasan tata letak garis dan batasan topografi atau ketinggian.
- Bebas dari Perawatan - Umur panjang hingga 60 tahun.
