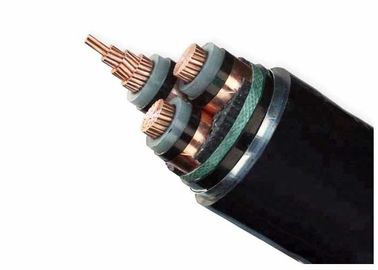

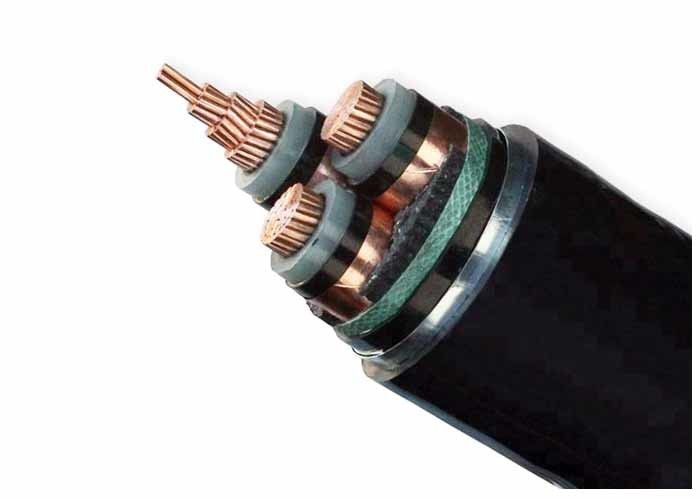

6/10kv Tiga Core Xlpe Insulated Steel Tape Armour Power ZR-PVC Kabel Daya
Konstruksi
CU/XLPE/STA/PVC Armored Electrical Cable
- Kerangka tembaga bulat tanpa lapisan sesuai dengan IEC 60228
- Semikonduktif dalam
- Isolasi inti XLPE
- Lapisan semikonduktif luar
- Pita semikonduktif
- Tape screen tembaga
- Pengisi
- PVC lapisan dalam
- Perisai pita baja galvanis (STA)
- PVC lapisan luar (FR-PVC)
Nama kode:
YJ: Isolasi XLPE
V: Lapisan PVC
32:Pengaman kawat baja
22:Pengaman pita baja
72: Pengepungan kawat aluminium1 inti
62: Pemasangan pita stainless steel
ZR: tahan api
Aplikasi
Digunakan untuk jalur transmisi dan distribusi listrik dengan tegangan nominal 35kV dan di bawahnya.
Kabel listrik tegangan tinggi dan menengah untuk aplikasi statis di tanah, di dalam dan di luar fasilitas, di luar ruangan, di saluran kabel, di air,dalam kondisi di mana kabel tidak terkena tekanan mekanik yang lebih berat dan ketegangan tarik.
| MV ((18v/30kv) Kabel Daya |
| Model dan Deskripsi Uo/U(Um) = 3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Nomor inti |
Luas penampang konduktor ((mm2) |
| Isolasi xlpe |
1 inti 3 inti |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm persegi |
| Inti Cu |
| YJV, N2XSY;kabel listrik berlapis PVC |
| YJV22; pita baja lapis baja, kabel listrik berlapis PVC |
| YJV32, YJV42; Kawat baja lapis baja, kabel listrik berlapis PVC |
| Al Core |
| YJLV, NA2XSY; Kabel listrik berlapis PVC |
| YJLV22; pita baja lapis baja, kabel listrik berlapis PVC |
| YJLV32, YJLV42; kawat baja lapis baja, kabel listrik berlapis PVC |
Standar
Internasional: IEC 60502, IEC 60228
Cina: GB/T 12706
Standar lain seperti BS, DIN dan ICEA atas permintaan
Data teknis:
Suhu konduktor maksimum: di bawah normal (90OC), darurat (130OC) atau sirkuit pendek tidak lebih dari 5 s (250 °C) kondisi.
Min. Suhu Lingkungan 0OC, setelah pemasangan dan hanya ketika kabel berada dalam posisi tetap
Min. Radius lentur: 15 x kabel O.D untuk inti tunggal
12 x kabel O.D untuk multi core
| Tegangan uji |
6 / 10 kV |
[kV] |
21 / 5 menit. |
| |
12 / 20 kV |
[kV] |
42 / 5 menit |
| |
18 / 30 kV |
[kV] |
63 / 5 menit. |
| Kisaran suhu |
bergerak |
|
-5°C sampai +70°C |
| |
tetap |
|
-20°C sampai +70°C |
| Suhu operasi |
Sirkuit pendek |
°C |
250 |
| Waktu sirkuit pendek |
Max. |
[detik] |
5 |
| Radius lentur |
Min. |
x diameter |
15 |
| Kemampuan terbakar |
standar |
|
EN 60332-1-2 |
| Nom. Potongan lintas konduktor |
No./Dia. dari konduktor |
Ketebalan Isolasi |
Ketebalan lapisan dalam |
Dia. dari Armor Wire |
Ketebalan sarung |
Kira-kira. |
Sekitar.
Berat badan
|
Max. DC Resistance of Conductor (20 °C) |
Tekanan pengujian AC |
Peringkat Saat Ini |
| mm2 |
pc/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
KV/5menit |
Di udara (A) |
Dalam tanah (A) |
| 3 × 50 |
10/2.52 |
8 |
1.8 |
3.15 |
3.5 |
80.0 |
9376 |
0.387 |
63 |
175 |
180 |
| 3 × 70 |
14/2.52 |
8 |
1.8 |
3.15 |
3.6 |
84.0 |
10426 |
0.268 |
63 |
220 |
220 |
| 3 × 95 |
19/2.52 |
8 |
1.8 |
3.15 |
3.7 |
87.0 |
11475 |
0.193 |
63 |
255 |
265 |
| 3 × 120 |
24 jam 24 jam.52 |
8 |
1.8 |
3.15 |
3.8 |
90.0 |
12598 |
0.153 |
63 |
290 |
300 |
| 3 × 150 |
30/2.52 |
8 |
1.8 |
3.15 |
3.9 |
93.0 |
13855 |
0.124 |
63 |
330 |
340 |
| 3 × 185 |
37/2.52 |
8 |
1.8 |
3.15 |
4.0 |
96.0 |
15233 |
0.0991 |
63 |
435 |
380 |
| 3 × 240 |
48/2.52 |
8 |
2.0 |
3.15 |
4.2 |
102.0 |
17481 |
0.0754 |
63 |
495 |
435 |
| 3 × 300 |
61/2.52 |
8 |
2.0 |
3.15 |
4.4 |
107.0 |
19731 |
0.0601 |
63 |
565 |
485 |
| 3 × 400 |
61/2.97 |
8 |
2.0 |
3.15 |
4.6 |
114.0 |
23422 |
0.0470 |
63 |
640 |
520
|
