Kabel Daya Tegangan Menengah 11kV Berinsulasi XLPE Konduktor Tembaga Inti Tiga

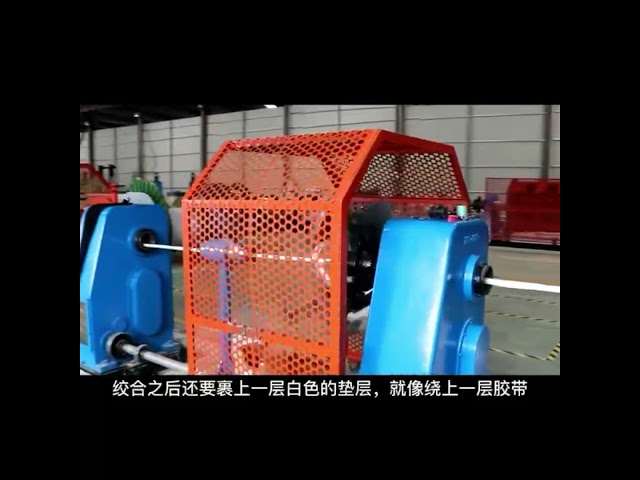

Konstruksi
Konduktor : Konduktor tembaga terpilin kompak, Kelas 2 sesuai IEC 60228
Selubung Konduktor: Semikonduktor
Isolasi : XLPE (polietilen ikatan silang) dengan rating 90 OC
Selubung Isolasi: Semikonduktor
Selubung : Pita tembaga
Selubung Luar : PVC atau FR-PVC tipe ST2 sesuai IEC 60502, hitam
Nama Kode:
YJ: Isolasi XLPE
V: Selubung PVC
32: Pelindung kawat baja
22: Pelindung pita baja
72: Pelindung kawat aluminium — 1 inti
62: Pelindung pita baja tahan karat — 1 inti
ZR: Tahan api
Aplikasi
Untuk pemasangan di dalam dan di luar ruangan. Mampu menahan tarikan tertentu selama pemasangan, tetapi tidak gaya mekanis eksternal. Pemasangan kabel inti tunggal di saluran magnetik tidak diizinkan.
Standar
Internasional: IEC 60502, IEC 60228
Cina: GB/T 12706
Standar lain seperti BS, DIN dan ICEA berdasarkan permintaan
Data Teknis:
Tegangan Terukur: 6/10kV
Suhu Konduktor Maksimum: dalam kondisi normal (90 OC), darurat (130OC) atau hubung singkat tidak lebih dari 5 detik (250℃).
Suhu Lingkungan Min. 0 OC, setelah pemasangan dan hanya ketika kabel berada di posisi tetap
Radius Lentur Min.: 20 x diameter luar kabel untuk inti tunggal
15 x diameter luar kabel untuk inti ganda
| Luas Penampang Konduktor Nominal |
Jumlah Untaian/Diameter Konduktor |
Ketebalan Isolasi |
Ketebalan Selubung Dalam |
Diameter Kawat Pelindung |
Ketebalan Selubung Luar |
Diameter Luar Perkiraan |
Perkiraan
Berat
|
Resistansi DC Maksimum Konduktor (20 ℃) |
Tegangan Uji AC |
Rating Arus |
| mm2 |
buah/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
kV/5min |
Di udara (A) |
Di tanah (A) |
| 3 × 50 |
10/2.52 |
8 |
1.8 |
3.15 |
3.5 |
80.0 |
9376 |
0.387 |
63 |
175 |
180 |
| 3 × 70 |
14/2.52 |
8 |
1.8 |
3.15 |
3.6 |
84.0 |
10426 |
0.268 |
63 |
220 |
220 |
| 3 × 95 |
19/2.52 |
8 |
1.8 |
3.15 |
3.7 |
87.0 |
11475 |
0.193 |
63 |
255 |
265 |
| 3 × 120 |
24/2.52 |
8 |
1.8 |
3.15 |
3.8 |
90.0 |
12598 |
0.153 |
63 |
290 |
300 |
| 3 × 150 |
30/2.52 |
8 |
1.8 |
3.15 |
3.9 |
93.0 |
13855 |
0.124 |
63 |
330 |
340 |
| 3 × 185 |
37/2.52 |
8 |
1.8 |
3.15 |
4.0 |
96.0 |
15233 |
0.0991 |
63 |
435 |
380 |
| 3 × 240 |
48/2.52 |
8 |
2.0 |
3.15 |
4.2 |
102.0 |
17481 |
0.0754 |
63 |
495 |
435 |
| 3 × 300 |
61/2.52 |
8 |
2.0 |
3.15 |
4.4 |
107.0 |
19731 |
0.0601 |
63 |
565 |
485 |
| 3 × 400 |
61/2.97 |
8 |
2.0 |
3.15 |
4.6 |
114.0 |
23422 |
0.0470 |
63 |
640 |
520
|
