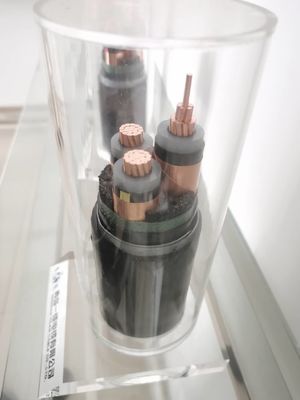

Kabel tahan air berinsulasi XLPE 220kV
Data teknis
Suhu konduktor maksimum: dalam kondisi normal (90 ℃), darurat (130 ℃) atau hubungan pendek tidak melebihi 5 s (250 ℃).
Suhu lingkungan minimum: Jika suhu lingkungan lebih rendah dari 0 ℃, kabel harus dipanaskan terlebih dahulu
Radius lentur minimum: 20 (d + D) ± 5%
1. Konduktor:
1.1 Konduktor bundar kompak, terdiri dari beberapa lapisan gulungan spiral konsentris.
1.2 Konduktor tersegmentasi.Konduktor terdiri dari beberapa konduktor tersegmentasi yang dirangkai bersama untuk membentuk inti silinder.
2. Lapisan pelindung semikonduktor pada konduktor:
Untuk mencegah konsentrasi medan listrik, terdapat antarmuka XLPE semikonduktor yang sangat halus antara konduktor dan lapisan isolasi.
3. Isolasi XLPE:
Saat bekerja di bawah tegangan tinggi, lapisan isolasi mengisolasi lapisan pelindung dari lapisan pelindung yang beroperasi di potensi tanah.Bahan isolasi harus mampu menahan medan listrik di bawah kondisi operasi pengenal dan transien.
4. Lapisan pelindung semikonduktor pada lapisan isolasi:
Lapisan ini memiliki fungsi yang sama dengan pelindung konduktor: lapisan ini bertransisi secara bertahap dari media isolasi dengan medan listrik bukan nol ke media konduktif dengan medan listrik nol (di sini, pelindung kabel logam).
5. Layar logam:
Layar aluminium bergelombang dilas longitudinal
Inti: Tunggal
6. Selubung:
PVC (IEC60502 ST 2) PE (IEC60502 ST 7)
7. Pengakuan inti:
alam
8. Penandaan kabel:
Emboss atau pencetakan
9. Standar:
IEC 60840 IEC 62067 GB / T 11017 GB / T 18890
10. Aplikasi:
Ini digunakan untuk saluran transmisi antara dua unit jaringan distribusi, unit generator dan unit distribusi, atau stasiun transmisi atau gardu induk.
11. Peletakan:
Transportasi udara atau penguburan langsung
Karakteristik Fisik dan Kelistrikan
| No. skor x | Isolasi | Sarung | Luar Ø | bobot | Peringkat saat ini di udara 30 ℃ | Peringkat saat ini terkubur 20 | |
| lintas detik. | ketebalan | ketebalan | kira-kira. | kira-kira. | |||
| Nominal | |||||||
| Tahap | Netral | nilai | |||||
| mm² | mm | mm | mm | mm | kg / km | SEBUAH | SEBUAH |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |

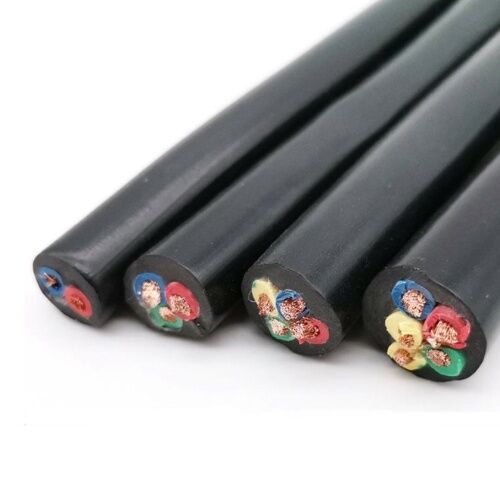

Isolasi kabel daya XLPE terbuat dari XLPE (polietilen ikatan silang) dengan pengenal 90 o C.
Konduktor: bulat datar, kawat aluminium pilin yang dipadatkan atau tembaga dengan kemurnian tinggi sesuai dengan IEC 60228 level 2.
Selubung luar: bebas asap PVC atau LSOH dan bebas halogen
Nilai tegangan: tegangan sedang dan rendah
Standar eksekutif: diproduksi sesuai dengan standar GB / T12706-2002 (sama dengan IEC60502).
Armor: kawat baja galvanis atau pita baja.
Konstruksi
Konduktor: Tembaga anil atau tembaga kaleng-
Kawat tembaga padat bulat IEC 60228 Kelas 1 (RE) -
Kawat tembaga beruntai bulat IEC 60228 Kelas 2 (RM)
- Kawat tembaga bengkok berbentuk sektor IEC 60228 Kelas 2 (SM) -
Kawat tembaga fleksibel bulat IEC 60228 level 5
Lapisan pelindung konduktor: pita semi-konduktif atau ekstrusi semi-konduktif
Lapisan isolasi: XLPE
Lapisan pelindung isolasi: pita semi-konduktif atau ekstrusi semi-konduktif atau / dan pita tembaga
Penutup bagian dalam: pengisi dan selotip dibungkus atau diekstrusi
Pelindung logam: pita baja galvanis (STA) atau kawat baja galvanis (SWA)
Selubung: PVC atau PE
