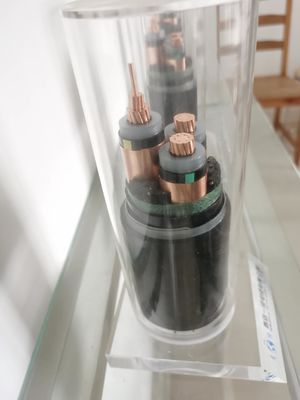

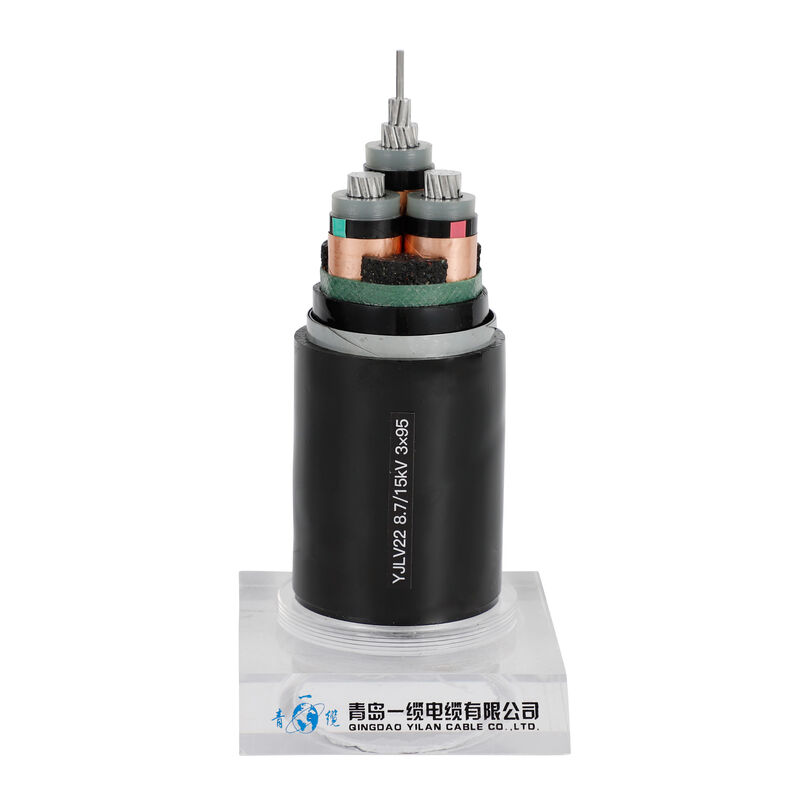

Kabel daya berinsulasi XLPE 3-inti
Kabel berisolasi XLPE
XLPE adalah singkatan dari polietilen ikatan silang atau polietilen vulkanisir.Singkatnya, kabel power XLPE adalah kabel yang diisolasi dengan baik oleh senyawa XLPE.Kabel daya XLPE terkadang disebut kabel PEX atau kabel XLPE.
Karena XLPE adalah polietilen tautan silang, dibandingkan dengan kabel PVC, kabel daya XLPE memiliki arus pengenal yang lebih tinggi dan masa pakai yang lebih lama.Dalam kondisi korsleting, kabel power XLPE dapat menahan suhu hingga 250ºC, sedangkan kabel PVC dapat menahan suhu 160ºC.Kabel daya XLPE juga memiliki kapasitas kelebihan beban yang lebih tinggi dalam situasi darurat.
Karakteristik Fisik dan Kelistrikan
No. skor x | Isolasi | Sarung | Luar Ø | bobot | Peringkat saat ini di udara 30 ℃ | Peringkat saat ini terkubur 20 | |
lintas detik. | ketebalan | ketebalan | kira-kira. | kira-kira. | |||
Nominal | |||||||
Tahap | Netral | nilai | |||||
mm² | mm | mm | mm | mm | kg / km | SEBUAH | SEBUAH |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Isolasi kabel daya XLPE terbuat dari XLPE (polietilen ikatan silang) dengan pengenal 90 o C.
Konduktor: bulat datar, kawat aluminium pilin yang dipadatkan atau tembaga dengan kemurnian tinggi sesuai dengan IEC 60228 level 2.
Selubung luar: bebas asap PVC atau LSOH dan bebas halogen
Nilai tegangan: tegangan sedang dan rendah
Standar eksekutif: diproduksi sesuai dengan standar GB / T12706-2002 (sama dengan IEC60502).
Armor: kawat baja galvanis atau pita baja.
Karakteristik spasial isolator XLPE
Rantai molekul polietilen yang panjang dihubungkan silang satu sama lain melalui proses yang mirip dengan vulkanisasi karet, sehingga membentuk struktur jaringan tiga dimensi dengan ikatan yang kuat.Polietilen murni adalah bahan termoplastik, yaitu melunak dan menjadi plastik saat dipanaskan, dan mengeras saat didinginkan.Polietilen murni akan diubah menjadi termoset XLPE, yaitu akan mengeras secara permanen setelah pemanasan.Melalui proses penautan silang, lapisan isolasi polietilen kabel memiliki stabilitas termal, dan titik leleh juga sangat ditingkatkan.Oleh karena itu, kabel berinsulasi XLPE memiliki ketahanan panas yang lebih tinggi dan oleh karena itu ketahanan yang lebih baik terhadap deformasi termal.Karena kinerja termalnya yang sangat baik, daya dukung kabel XLPE saat ini lebih tinggi daripada kabel tradisional.
