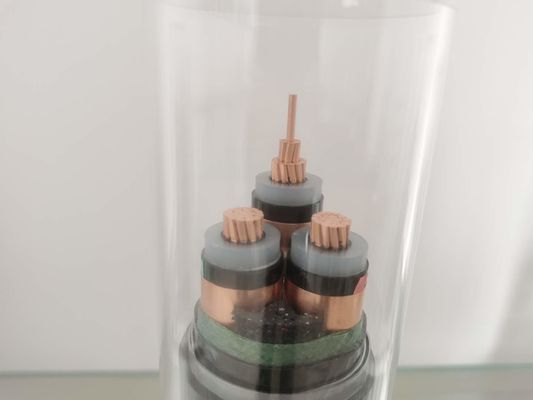

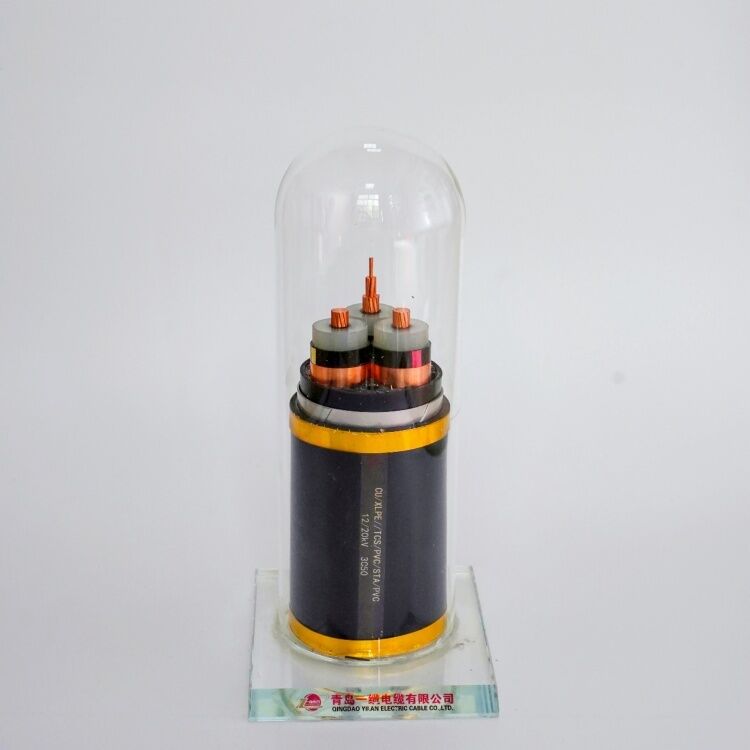

Kabel daya XLPE tahan air transmisi 220KV
Kabel XLPE
Kabel XLPE mengacu pada kabel lapis baja inti aluminium berinsulasi polietilen yang terhubung silang.Pada kabel XLPE, kawat aluminium yang terdampar pertama kali dilindungi dalam bentuk ekstrusi semi-konduktif.Kawat aluminium yang terdampar dapat memberikan permukaan konduktor yang halus dan mencegah rongga terbentuk pada permukaan konduktor saat kabel ditekuk.Konduktor pelindung diisolasi dengan senyawa XLPE yang diekstrusi.Lapisan isolasi selanjutnya dilindungi dengan lapisan bahan semikonduktor non-logam, dan lapisan pelindung logam non-magnetis dalam bentuk pita tembaga atau aluminium diaplikasikan padanya.Jika ini adalah kabel multi-inti, letakkan kabel inti bersama dengan pengisi yang sesuai di celah dan bungkus dengan pita PVC atau PVC ekstrusi.Untuk perlindungan mekanis, pelindung kawat / pita / pita aluminium non-magnetik untuk kabel inti tunggal dan pelindung kawat baja untuk kabel multi-inti disediakan pada selubung dalam.Ekstrusi lapisan PVC / PE sebagai jaket luar, biasanya dengan warna belakang untuk mencegah masuknya kelembaban.
Karakteristik Fisik dan Kelistrikan
| No. skor x | Isolasi | Sarung | Luar Ø | bobot | Peringkat saat ini di udara 30 ℃ | Peringkat saat ini terkubur 20 | |
| lintas detik. | ketebalan | ketebalan | kira-kira. | kira-kira. | |||
| Nominal | |||||||
| Tahap | Netral | nilai | |||||
| mm² | mm | mm | mm | mm | kg / km | SEBUAH | SEBUAH |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Isolasi kabel daya XLPE terbuat dari XLPE (polietilen ikatan silang) dengan pengenal 90 o C.
Konduktor: bulat datar, kawat aluminium pilin yang dipadatkan atau tembaga dengan kemurnian tinggi sesuai dengan IEC 60228 level 2.
Selubung luar: bebas asap PVC atau LSOH dan bebas halogen
Nilai tegangan: tegangan sedang dan rendah
Standar eksekutif: diproduksi sesuai dengan standar GB / T12706-2002 (sama dengan IEC60502).
Armor: kawat baja galvanis atau pita baja.
Aplikasi
Kabel XLPE cocok untuk aplikasi tegangan tinggi umum dan tegangan ultra tinggi 132 kV.Kabel dapat digunakan untuk jalur kabel panjang dalam transmisi tegangan tinggi, di mana kehilangan dielektrik memainkan peran utama.Dibandingkan dengan kabel tegangan tinggi lainnya, kabel ini ringan sehingga mudah diregangkan.Karena tidak pernah ada migrasi minyak dari isolator, maka dapat dipasang untuk operasi miring atau vertikal tanpa ragu-ragu.Bahan isolasi XLPE memiliki ketahanan kelembaban yang sangat tinggi, jadi tidak diperlukan tindakan pencegahan khusus saat menghubungkan dan mengakhiri.Sambungan kabel XLPE membutuhkan waktu lebih sedikit daripada kabel tradisional lainnya dengan kelas yang sama.Kabel ini dapat digunakan dengan aman dalam tata letak getaran apa pun, seperti jembatan.Kabel ini memiliki ketahanan yang lebih baik terhadap air bawah tanah, bahan kimia, minyak, dan garam fluorida korosif.Ini tidak memiliki bahaya kebakaran.Kabel ini tidak terlalu rentan mengalami kegagalan karena penuaan dan memiliki masa pakai yang lebih lama.
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
