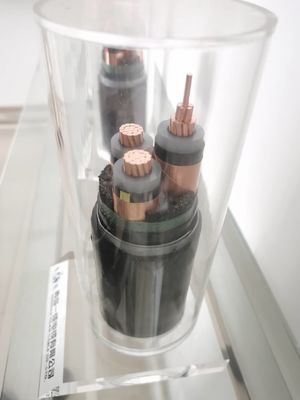

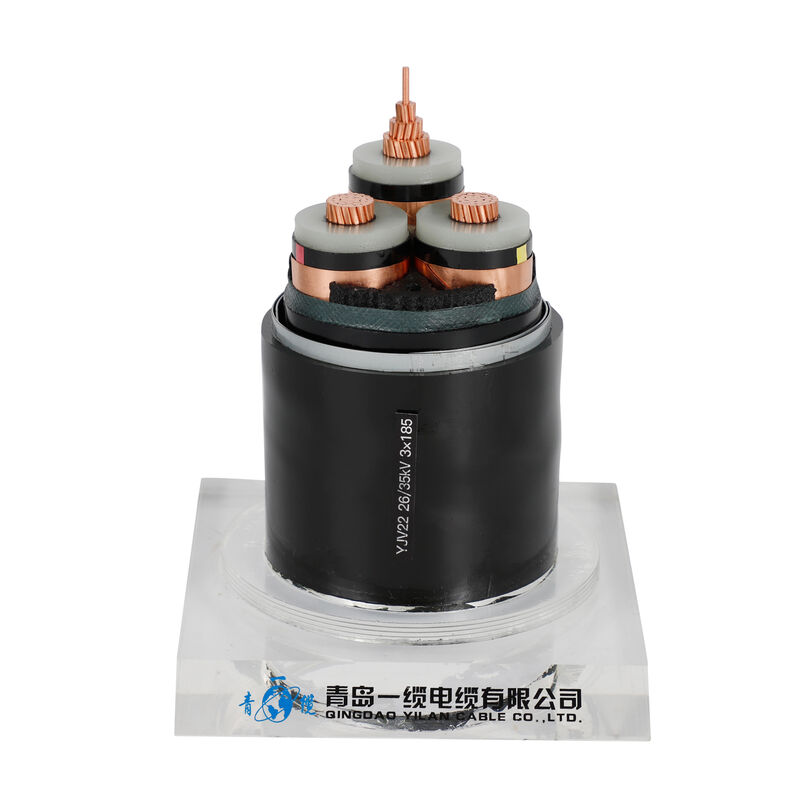

XLPE terisolasi kabel PVC yang dibalut
Pengenalan singkat kabel listrik terisolasi XLPE
Sejak tahun 1960-an, China telah menggantikan kabel listrik terisolasi kertas minyak dengan kinerja listrik yang sangat baik, kelebihan beban yang baik, tegangan tinggi, kapasitas transmisi yang besar, berat ringan, tidak ada batas penurunan,dan karakteristik penempatan vertikal, dan telah membuat kemajuan yang cukup besar dalam kabel XLPE. kemajuan.Kabel XLPE tidak hanya dapat digunakan secara luas dalam rentang tegangan rendah dan menengah dari 35 KV dan di bawahSelain itu, di beberapa negara industri maju, kabel XLPE voltase tinggi 500 KV telah dibuka.
Karakteristik Fisik dan Listrik
| No. inti x | Isolasi | Lemparan | Ø Luar | berat badan | Nilai arus dalam udara 30°C | Nilai arus terkubur 20°C | |
| Segmen silang. | ketebalan | ketebalan | sekitar. | sekitar. | |||
| Nominal | |||||||
| Fase | Neutral | nilai | |||||
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3 x 4 + 1 x 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Pilihan tegangan nominal kabel:
Tegangan nominal kabel harus sesuai dengan tegangan sistem dan kondisi penggunaan kabel yang digunakan, dinyatakan dalam U0 / U (Um), yang semuanya merupakan nilai efektif dan satuannya adalah KV.
U0-tekanan nominal antara konduktor desain kabel dan lapisan pelindung atau lapisan logam.
U --- Tegangan frekuensi industri nominal antara konduktor yang digunakan dalam desain kabel.
Um-tekanan maksimum dari peralatan (tekanan maksimum yang digunakan atau nilai maksimum dari sistem peralatan).
Perbedaan antara kabel XLPE dan kabel PVC
Perbedaan utama:
1. Suhu operasi maksimum konduktor: kabel XLPE memiliki arus nominal yang lebih tinggi dan umur layanan yang lebih lama daripada kabel PVC. kabel terisolasi PVC adalah 70 derajat Celcius,sementara XLPE adalah 90 derajat Celcius.
2. Suhu sirkuit pendek tertinggi (durasi kurang dari 5 detik): dalam kondisi sirkuit pendek, kabel terisolasi PVC adalah 160 derajat Celcius,dan polyethylene yang terikat silang adalah 250 derajat Celcius.
3Dibandingkan dengan PVC, ketahanannya terhadap kelembaban 100 kali lebih tinggi.
4Umur: Secara umum, kabel terisolasi XLPE lebih lama daripada kabel terisolasi PVC.
5Harga: Secara umum, harga kabel terisolasi XLPE lebih tinggi daripada kabel terisolasi PVC.
6Kinerja tahan air di lingkungan aplikasi: Kabel terisolasi PVC lebih baik daripada kabel terisolasi XLPE.
7Perlindungan lingkungan: Karena XLPE tidak mengandung klorin dan akan melepaskan gas beracun setelah terbakar, kabel terisolasi XLPE lebih ramah lingkungan daripada kabel terisolasi PVC.
Perbedaan utama antara keduanya adalah bahwa XLPE dapat digunakan untuk aplikasi tegangan tinggi dan tegangan rendah.Isolasi PVC tidak bisa menahan tekanan begitu banyak, yang berarti hanya cocok untuk aplikasi tegangan rendah.
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
