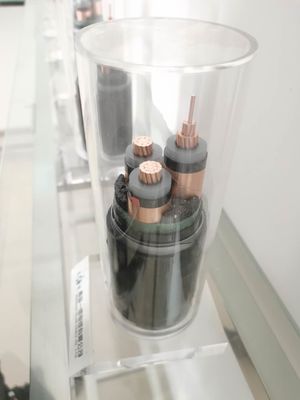

Kabel listrik terisolasi berinti 3 inti tembaga inti XLPE

Untuk PVC atau XLPE terisolasi atau jalur transmisi tanpa isolasi atau kabel netral, kabel fase dapat AAC atau AAAC atau ACSR atau tembaga.
Untuk kabel udara terisolasi multi-inti PVC atau XLPE, dengan atau tanpa Messenger atau konduktor netral dan dengan atau tanpa konduktor pencahayaan jalan, konduktor fase dan pencahayaan jalan
Konduktor adalah AAC dengan isolasi PVC, sementara Messenger atau saluran transmisi konduktor netral
Ini adalah AAAC atau ACSR dengan atau tanpa isolasi PVC (XLPE).
standar:
DIN VDE 0276 Bagian 620 -622
HD 620 S1

Kabel listrik terisolasi dengan inti tembaga 3 inti XLPE

Struktur:

1) Konduktor:
Konduktor: sesuai dengan IEC 60228
Tipe 2 / VDE 0276 Tipe 2 kompak tembaga atau aluminium konduktor bulat. VDE 0295 HD383.
Memblokir air
Untuk mencegah air melewati kabel selama penyimpanan, penanganan, instalasi dan
Proses operasi
tengah

Konduktor kabel listrik terisolasi XLPE dengan inti tembaga 3 inti

2) Lapisan pelindung konduktor:
Lapisan pelindung konduktor terdiri dari lapisan ekstrusi senyawa semi-konduktif non-logam, yang diikat erat dengan lapisan isolasi untuk mengecualikan semua ruang udara.
Ketebalan minimum
Ini adalah 0,3 mm pada 90 ° C dan resistivitas volume maksimum adalah 500 Ohm-m.

3) Isolasi:

Isolasi terbuat dari bahan komposit 2XL1 XLPE yang diekstrusi sesuai dengan DIN VDE 0207 bagian 22 dan HD 620.1
Dengan
Tingkat hubungan silang yang tinggi, tidak ada polutan, tidak ada pori-pori dan ketahanan panas melalui proses pengeras kering.

Kabel listrik terisolasi dengan inti tembaga 3 inti XLPE

4) Lapisan pelindung isolasi:

Lapisan pelindung isolasi terdiri dari senyawa ekstrusi semi-konduktif non-logam yang diekstrusi pada lapisan isolasi.Lapisan semikonduktor yang diekstrusi harus terdiri dari senyawa semikonduktor perekat atau yang dapat dipanaskan dingin yang dapat dilepas untuk ikatan atau penghentian. Ketebalan minimum adalah 0.3mm
,
Resistivitas volume maksimum pada suhu 90°C adalah 500 Ohm.
Singkirkan semua udara

Kosong dan dapat dengan mudah dikupas dengan tangan di tempat.

Kabel listrik terisolasi dengan inti tembaga 3 inti XLPE

5) Konduktif
Lapisan pemblokiran air: lapisan pelindung isolasi dapat menggunakan air resistensi semi-konduktif
Dengan penutup, pita akan melebar di bawah pengaruh kelembaban air untuk memastikan kedap air longitudinal.

6) Lapisan pelindung logam: lapisan pelindung pita tembaga atau lapisan pelindung kawat tembaga (CTS / CWS)
Kabel tembaga harus digunakan pada lapisan air konduktif dengan diameter minimal 0,5 mm.
Kemudian spiral lilitan pita tembaga dengan ketebalan minimal 0,1mm pada kawat tembaga
Total rantai silang lapisan pelindung logam ditunjukkan dalam Tabel 2.
Dalam kasus suhu maksimum 160°C, lapisan pelindung dapat menahan arus kesalahan tanah 1000 A selama satu detik.
Seperti yang ditunjukkan pada gambar, perpotongan minimum konduktor konsentris sesuai dengan DIN VDE 0273 dan 0276.

7) Lapisan isolasi/
Lapisan penghalang air: Wire mesh dapat ditutupi dengan pita penghalang air yang tidak konduktif, yang akan berkembang di bawah pengaruh kelembaban air untuk memastikan
Vertikal
Ketahanan air.

Kabel listrik terisolasi dengan inti tembaga 3 inti XLPE

8) Lapisan isolasi (untuk kabel lapis baja):
Lapisan isolasi mencakup lapisan PVC, PE atau LSZH yang diekstrusi, yang diterapkan di bawah armor.

9) Perisai (untuk kabel lapis baja): Perisai termasuk: inti tunggal: aluminium lapis baja (AWA)
Multi-inti: baja kawat armor (SWA) atau baja pita armor (STA)
(1) Lapisan ganda pita baja galvanis diterapkan secara spiral dengan cara tumpang tindih internal yang tepat.
Dipencet
Pisahkan sarungnya.

(2) Lapisan kawat baja datar galvanis dengan ketebalan 0,8 mm spiral
Di permukaan sarung,
Tingkat cakupan setidaknya 90% Kemudian strip baja galvanis dengan ketebalan nominal 0,3 mm
Serat spiral dengan tingkat cakupan 50% untuk menutupi permukaan kawat datar.

10) Lapisan luar:
Seluruh sarung mencakup lapisan senyawa PE yang diekstrusi DMP2 sesuai dengan tipe HD620.1 dan 2YM3
Menurut DIN

Nomor produk:

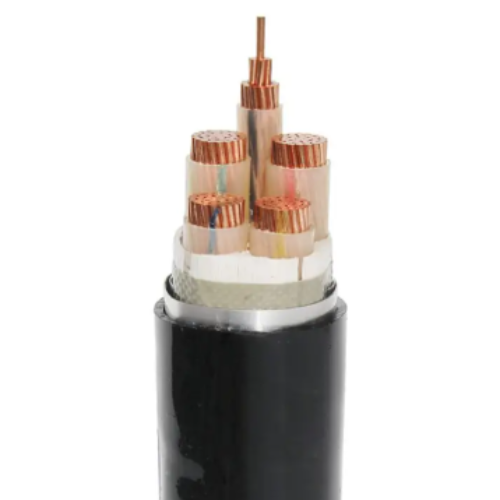

vv, vv22, YJV, YJV22 1, 1-5
Inti konduktor tembaga murni
2. Isolasi PVC, dengan atau tanpa baja armor, dengan pelindung PVC
3. Kualitas tinggi, lulus ISO 9001, CCC, CE, sertifikasi ROHS
4/ Menyediakan layanan OEM.
1. Akan diproduksi sesuai dengan standar nasional Cina GB/T12706.2-12706.3 setara dengan IEC 60502
Kabel listrik XLPE. 2

Aplikasi

Produk ini cocok untuk sistem transmisi listrik dan saluran distribusi dengan tegangan nominal 6/6kV sampai 26/35kV. Berdasarkan struktur lapisan yang berbeda,dapat digunakan untuk penataan udara dan bawah tanah.
