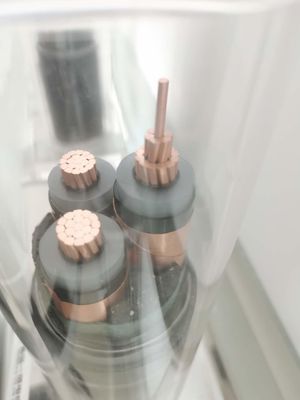

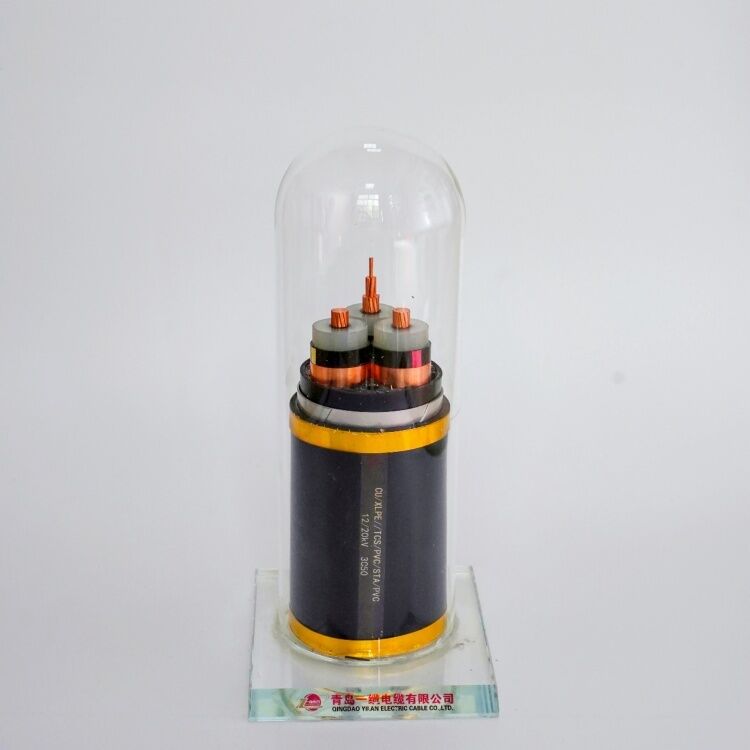

Kabel berinsulasi UHV XLPE
Kabel berisolasi XLPE
Bahan dasar XLPE adalah polietilen, yang secara kimiawi diubah menjadi polietilen ikatan silang (XLPE) melalui reaksi ikatan silang peroksida organik.Metode ikatan silang polietilen dikembangkan di Amerika Serikat pada 1950-an dan terus dikembangkan untuk diterapkan pada tegangan yang lebih tinggi sejak saat itu.Tegangan yang lebih tinggi semakin dibutuhkan, dan kabel XLPE 500kV telah dikomersialkan
Karakteristik Fisik dan Kelistrikan
| No. skor x | Isolasi | Sarung | Luar Ø | bobot | Peringkat saat ini di udara 30 ℃ | Peringkat saat ini terkubur 20 | |
| lintas detik. | ketebalan | ketebalan | kira-kira. | kira-kira. | |||
| Nominal | |||||||
| Tahap | Netral | nilai | |||||
| mm² | mm | mm | mm | mm | kg / km | SEBUAH | SEBUAH |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Jenis konduktor
Saat ini, tembaga (Cu) dan aluminium (Al) merupakan bahan utama konduktor XLPE.
(1) Tembaga (Cu)
Konduktor tembaga (Cu) memiliki karakteristik kelistrikan yang maju, kemampuan proses dan manfaat ekonomis.Oleh karena itu, mereka digunakan di sebagian besar bahan konduktor bawah tanah.Perlu dicatat bahwa kemurnian tembaga elektrolitik harus mencapai 99,96% ~ 99,86%.
(2) Aluminium (Al)
Karena aluminium sekitar sepertiga lebih ringan dari tembaga, ini lebih mudah ditangani.Konduktivitasnya sekitar dua pertiga tembaga, tetapi lebih ekonomis.Karena karakteristik ini, Al adalah bahan yang paling banyak digunakan setelah tembaga.
Manfaat XLPE
Material insulasi plastik memiliki keunggulan sifat insulasi yang sangat baik, pemasangan kabel yang mudah, koneksi dan perawatannya, sehingga banyak digunakan di negara-negara maju.Karena perkembangan teknologi tautan silang, kabel berinsulasi XLPE dapat diterapkan ke tegangan yang lebih tinggi.Baru-baru ini, kabel XLPE telah sepenuhnya menggantikan kabel OF.Keunggulan XLPE adalah bobotnya yang ringan, karakteristik termal, biaya kabel rendah, dan biaya material rendah.
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
