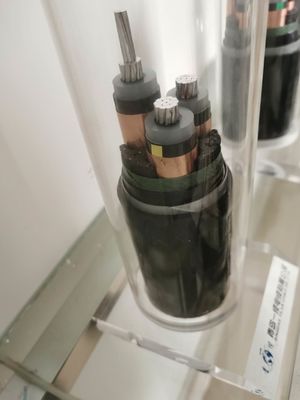

Kabel daya berisolasi PVC XLPE 25mm²
Kabel daya berisolasi PVC XLPE:
Kabel daya berinsulasi PVC XLPE cocok untuk jalur transmisi dan distribusi dengan tegangan pengenal AC Uo / U tidak melebihi 0,6 / 1kV.
Untuk pemasangan di luar ruangan dan di dalam ruangan di lingkungan yang lembab dan lembab, sebaiknya dipasang langsung di atas tanah yang terdapat tekanan mekanis yang berlebihan pada medan miring dan bergerak, di tempat vertikal atau miring dan pada posisi yang mudah untuk digeser.

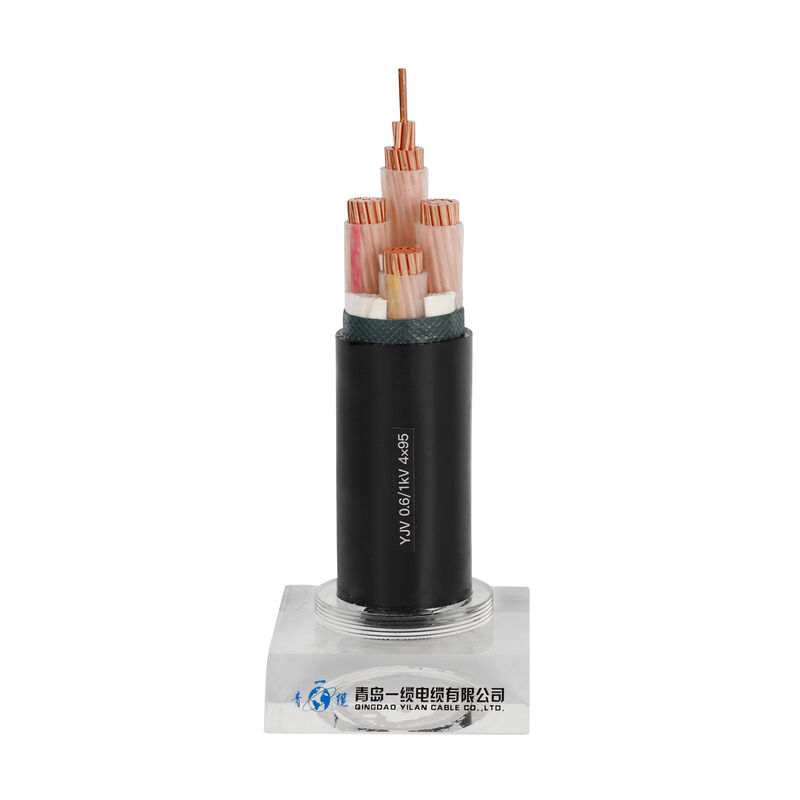

Jenis utama kabel daya YJV22 / YJV32 menunjukkan:
YJ: Isolasi XLPE
V: Isolasi PVC
V: Selubung PVC
22: Pelindung pita baja galvanis
32: Pelindung kawat baja galvanis
Karakteristik Fisik dan Kelistrikan
| No. skor x | Isolasi | Sarung | Luar Ø | bobot | Peringkat saat ini di udara 30 ℃ | Peringkat saat ini terkubur 20 | |
| lintas detik. | ketebalan | ketebalan | kira-kira. | kira-kira. | |||
| Nominal | |||||||
| Tahap | Netral | nilai | |||||
| mm² | mm | mm | mm | mm | kg / km | SEBUAH | SEBUAH |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Struktur
Konduktor: Konduktor tembaga pilin bulat biasa, sesuai dengan IEC 60228 level 2
Isolasi: PVC, XLPE
Lapisan dalam: PVC
Armoring: kawat, pita baja, kawat aluminium
Menurut persyaratan, selubung: PVC memenuhi IEC 60502, hitam
Catatan: Warna isolasi sesuai dengan standar atau kebutuhan
Kabel daya inti tunggal 25mm2
Karakteristik konduktor: tembaga
Isolasi: XLPE Hitam
Ketebalan isolasi: 0.7mm
Selubung: PVC
Ketebalan selubung: 1.4mm
sekitar.Berat kabel: 294 kg / km
Total diameter kabel: 10.7mm
Resistensi DC maksimum pada 20C: 0,727
Aplikasi
Digunakan sebagai saluran distribusi dan transmisi dengan tegangan pengenal 0,6 / 1kV.
Cocok untuk mengubur tanah, sumur bertelur dan di bawah air.Mampu menahan tegangan poros tertentu.
Standar internasional: IEC 60502-1, IEC 60228;
Persyaratan standar lain seperti ASTM BS, DIN dan ICEA
