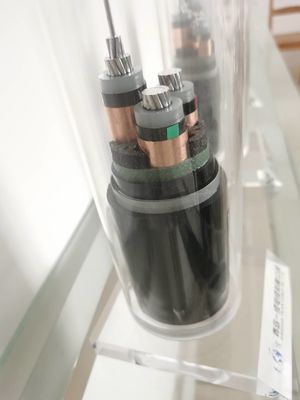

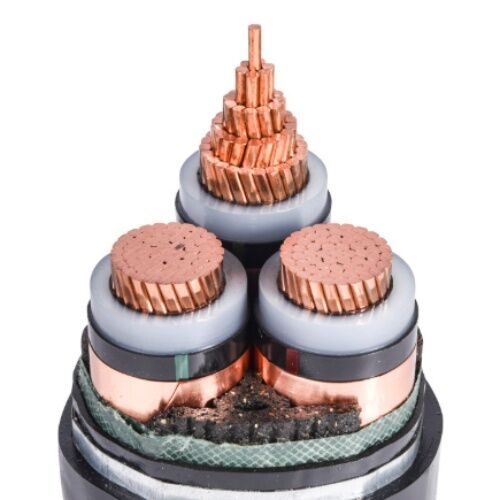

Kabel listrik berselubung PVC:
Kabel daya berinsulasi polivinil klorida tidak hanya memiliki kekuatan mekanik yang tinggi, ketahanan stres lingkungan yang baik, sifat listrik yang baik dan ketahanan korosi kimia, tetapi juga memiliki struktur yang sederhana, ringan dan mudah digunakan.Sangat cocok untuk jalur transmisi dan distribusi dengan tegangan pengenal AC U0 / U hingga 0,6 / 1kV.
Fitur utama kabel daya PVC tahan api adalah tidak mudah terbakar, atau kabel sangat terbatas selama kebakaran.Sangat cocok untuk tempat-tempat di mana banyak kabel dipasang dengan rapat, seperti pembangkit listrik, kereta bawah tanah, terowongan, gedung bertingkat, pabrik besar, tambang, ladang minyak, dan tambang batu bara.
Karakteristik Fisik dan Kelistrikan
No. skor x | Isolasi | Sarung | Luar Ø | bobot | Peringkat saat ini di udara 30 ℃ | Peringkat saat ini terkubur 20 | |
lintas detik. | ketebalan | ketebalan | kira-kira. | kira-kira. | |||
Nominal | |||||||
Tahap | Netral | nilai | |||||
mm² | mm | mm | mm | mm | kg / km | SEBUAH | SEBUAH |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Informasi dasar
Model: YJV YJLV VV VLV VY VLY VV22 VV23 VV33 dll.
Bentuk bahan: cocok untuk kawat bundar
Cakupan: jaringan listrik dan semua industri
Sertifikat: ISO9001, ISO14001, CCC, CE
Spesifikasi: 0.5mm2-630mm2
Aplikasi: jaringan listrik, jalur transmisi, konstruksi, transportasi kereta api, pabrik kimia, telekomunikasi, industri perminyakan, manufaktur peralatan, industri instrumentasi, dll.
Tegangan: 35KV, 10KV, 0,6 / 1KV, 450 / 750V, 300 / 500V
Arus: AC&DC
Bahan isolasi: XLPE, PVC, dll.
Bahan selubung: XLPE, PVC, dll.
Bentuk bahan: kawat bulat
Aplikasi
1. Tegangan pengenal U0 / U adalah 0.6 / 1kV hingga 26 / 35kV.
2. Dalam operasi normal, suhu maksimum konduktor adalah 90oC.
3. Suhu maksimum konduktor di bawah korsleting (durasi terpanjang tidak melebihi 5 detik) tidak melebihi 250oC.
4. Suhu lingkungan instalasi minimum tidak kurang dari 0oC.
Radius tekukan instalasi tidak kurang dari nilai yang ditentukan berikut ini:
Kabel tanpa lapis baja inti tunggal: 20D
Kabel lapis baja inti tunggal: 15D
Kabel non-lapis baja 3-inti: 15D
Kabel lapis baja 3-inti: 12D
