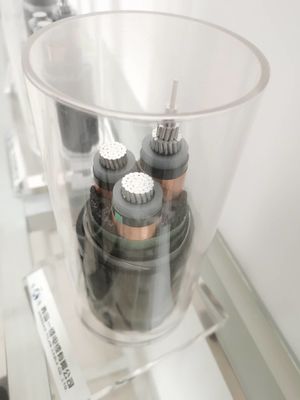

Kabel daya satu inti / tiga inti 16-300mm²
Kabel listrik:
Kabel daya 16-300 mm2, digunakan sebagai saluran distribusi dan transmisi daya dengan tegangan pengenal 0,6 / 1kV.
Cocok untuk mengubur tanah, sumur bertelur dan di bawah air.Mampu menahan tegangan poros tertentu.
Karakteristik Fisik dan Kelistrikan
No. skor x | Isolasi | Sarung | Luar Ø | bobot | Peringkat saat ini di udara 30 ℃ | Peringkat saat ini terkubur 20 | |
lintas detik. | ketebalan | ketebalan | kira-kira. | kira-kira. | |||
Nominal | |||||||
Tahap | Netral | nilai | |||||
mm² | mm | mm | mm | mm | kg / km | SEBUAH | SEBUAH |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Standar yang berlaku:
Kami dapat memproduksi sesuai dengan IEC60502-1, BS 5467, ICEA S-95-658, CSA C22.2, NFC 33-210 / NFC 32-322, AS-NZS 5000.1 dan standar lainnya.
Fitur:
1. Nilai tegangan: 0.6 / 1KV
2. Nomor inti kabel: 1 inti, 2 inti, 3 inti, 4 inti, 5 inti, 3 + 1 inti (3,5 Inti), 3 + 2 inti, 4 + 1 inti, dll.
3. Suhu kerja konduktor tertinggi untuk waktu yang lama.Berisolasi PVC
Suhu maksimum adalah 70 ℃, dan suhu maksimum isolasi XLPE adalah 90℃.Suhu isolasi PVC adalah 160 ℃, suhu isolasi XLPE adalah 250.

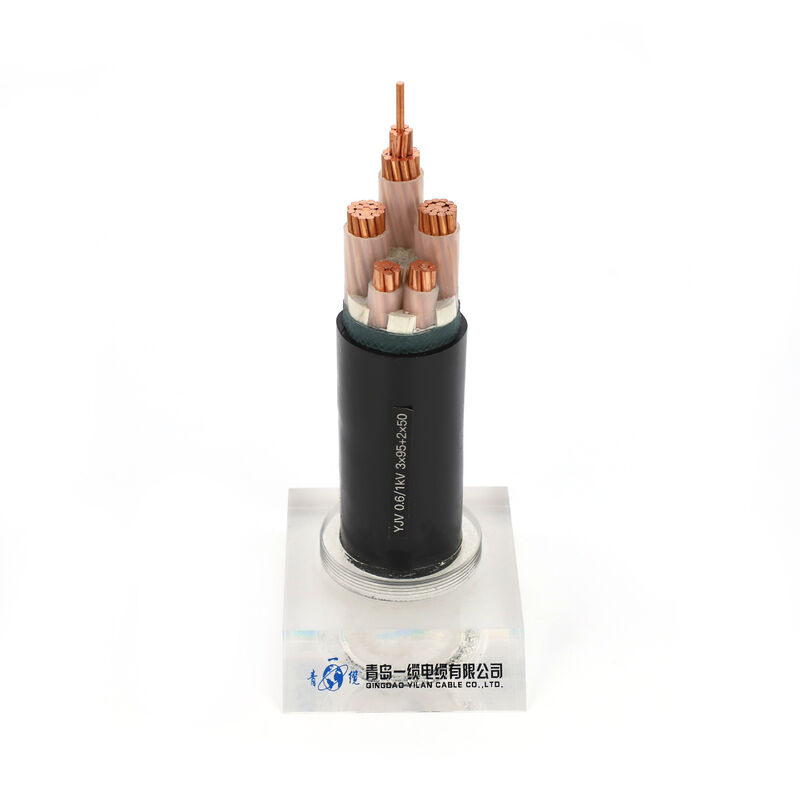

Struktur:
Konduktor: Cu / Al (padat / multi-untai)
Isolasi: XLPE / PVC / PE / LSHF
Selubung dalam (berlaku jika ada lapisan pelindung): PVC / PE
Lapisan pelindung (jika diperlukan): pita aluminium / kawat aluminium / kawat baja / pita baja
Selubung luar: PVC / PE / LSHF
Untuk pemasangan di luar ruangan dan di dalam ruangan di lingkungan yang lembab, harus ditempatkan langsung di atas tanah (tempat yang terlindungi dengan baik), pipa, alur, dan rangka penyangga baja.Digunakan dalam sistem transmisi dan distribusi daya 35kV ke bawah.Ini sepenuhnya dapat menggantikan kabel daya berinsulasi kertas yang terisi minyak, dan juga dapat mengganti sebagian kabel daya berinsulasi polivinil klorida.Ini banyak digunakan di bidang listrik, konstruksi, pertambangan, metalurgi, petrokimia dan komunikasi.
