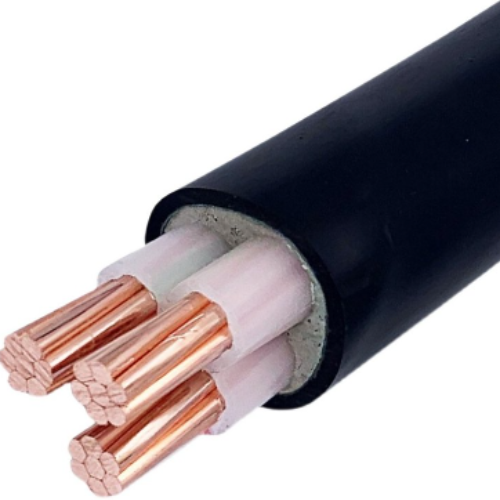

Kabel tegangan menengah XLPE berisolasi kabel daya non-lapis baja
Aplikasi kabel tegangan menengah berinsulasi XLPE:
Kabel tegangan menengah (kabel MV) dengan isolasi XLPE digunakan untuk mentransmisikan dan mendistribusikan daya dalam sistem transmisi dan distribusi daya 35kV atau lebih rendah.Ini banyak digunakan dalam bidang tenaga listrik, konstruksi, pertambangan, metalurgi, petrokimia dan komunikasi, dan sepenuhnya menggantikan kabel daya yang diisolasi dengan kertas yang terendam minyak.►Karakteristik 1. Tegangan terukur U0 / U (Um) kabel: 3.6 / 6 (7.2) -6/6 (7.2) -6/10 (12) -8.7 / 10 (12) -8.7 / 15 (17.5) - 12/20 (24) -18/30 (36) -21/35 (40.5) -26/35 (40.5) kV.
2. Suhu kerja maksimum yang diijinkan dari konduktor untuk pekerjaan jangka panjang adalah 90 derajat.
3. Saat terjadi hubungan pendek (jangka panjang terpanjang tidak melebihi 5 detik).Suhu maksimum konduktor tidak melebihi 250 derajat.
4. Tidak ada batasan jatuh horizontal saat memasang kabel.Suhu lingkungan selama peletakan tidak boleh lebih rendah dari 0. Jika tidak, harus dipanaskan terlebih dahulu.
5. Sifat listrik yang sangat baik, ketahanan kimia.
6. Saat bertelur, mereka dapat menahan traksi yang tepat.Mereka dapat menahan traksi eksternal.Biarkan asap rendah dan bebas halogen setelah pembakaran.Tunda pembakaran kabel.
Karakteristik Fisik dan Kelistrikan
No. skor x | Isolasi | Sarung | Luar Ø | bobot | Peringkat saat ini di udara 30 ℃ | Peringkat saat ini terkubur 20 | |
lintas detik. | ketebalan | ketebalan | kira-kira. | kira-kira. | |||
Nominal | |||||||
Tahap | Netral | nilai | |||||
mm² | mm | mm | mm | mm | kg / km | SEBUAH | SEBUAH |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Konstruksi
Konduktor: Tembaga atau Aluminium
Bentuk Konduktor: Circular Stranded atau Compacted Circular Stranded
Bentuk Penampilan: Melingkar
Isolasi: XLPE
Tipe Armor: STA (Steel Tape Armored), SWA (Steel Wire Armored), AWA (Aluminium Wire Armored)
Bahan Selubung: PVC atau Polyethylene
