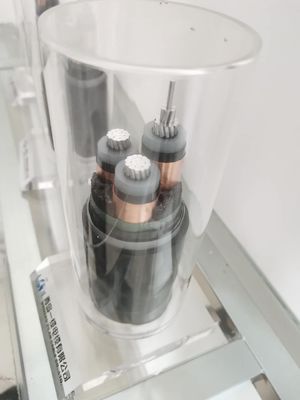

0,6 / 1KV 50mm XLPE pita baja berinsulasi kabel listrik lapis baja
1.standar
Produk diproduksi sesuai dengan GB12706, IEC60502 dan BS6346, VDE, AS / NZS, UL dan standar lainnya atau sesuai dengan kebutuhan pelanggan.
2.pemakaian:
Produk ini sesuai untuk jalur distribusi atau instalasi tetap dengan voltase frekuensi daya terukur tidak melebihi 15Kv dan AC 50Hz.
3.Karakteristik Fisik dan Kelistrikan
No. skor x | Isolasi | Sarung | Luar Ø | bobot | Peringkat saat ini di udara 30 ℃ | Peringkat saat ini terkubur 20 | |
lintas detik. | ketebalan | ketebalan | kira-kira. | kira-kira. | |||
Nominal | |||||||
Tahap | Netral | nilai | |||||
mm² | mm | mm | mm | mm | kg / km | SEBUAH | SEBUAH |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
4.Rentang aplikasi:
1. Karakteristik operasi:
Suhu kerja konduktor maksimum: 90 ° C
Selama korsleting (kurang dari 5 detik), suhu maksimum konduktor kabel tidak boleh melebihi 250 ° C.Saat memasang kabel, suhu sekitar tidak boleh lebih rendah dari 0 ° C.
2. Jari-jari lentur kabel:
Kabel inti tunggal: kabel non-lapis baja 20D, kabel lapis baja 15D
Kabel inti: kabel tanpa lapis baja 15D, kabel lapis baja 12D.
Keterangan: D menunjukkan diameter luar kabel yang sebenarnya
