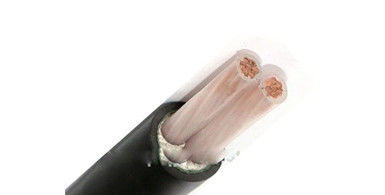

Kabel bawah tanah tahan api XLPE / Kabel isolasi mineral XLPE
Konstruksi
Konduktor: Konduktor tembaga bercabang kompak, Cl.2 sesuai dengan IEC 60228
Isolasi: XLPE (polyethylene terikat silang) dengan nilai 90 OC
Slip: PVC atau FR-PVC tipe ST2 sampai IEC 60502, hitam
Aplikasi
Untuk diletakkan di dalam dan di luar ruangan. mampu menahan tarikan tertentu selama pemasangan, tetapi tidak kekuatan mekanik eksternal.
Karakteristik Fisik dan Listrik
| No. inti x |
Isolasi |
Lemparan |
Ø Luar |
berat badan |
Nilai arus dalam udara 30°C |
Nilai arus terkubur 20°C |
| Segmen silang. |
ketebalan |
ketebalan |
sekitar. |
sekitar. |
| |
Nominal |
| Fase |
Neutral |
nilai |
| mm2 |
mm |
mm |
mm |
mm |
kg / km |
A |
A |
| 3 x 4 + 1 x 2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3 × 6 + 1 × 4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3 × 10 + 1 × 6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3 × 16 + 1 × 10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3 × 25 + 1 × 16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3 × 35 + 1 × 16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164
|
Standar
Internasional: IEC 60502-1, IEC 60228,
China: GB/T 12706, (GB/T 18380-3 hanya untuk ZR-YJV)
Standar lain seperti BS,DIN dan ICEA atas permintaan
Data teknis
Tegangan nominal:0.6/1kV
Suhu konduktor maksimum: di bawah normal (90OC), darurat (130OC) atau sirkuit pendek tidak lebih dari 5 s (250 °C) kondisi.
Min. Suhu Lingkungan 0OC, setelah pemasangan dan hanya ketika kabel berada dalam posisi tetap
Min. Radius lentur: 20 x kabel O.D untuk inti tunggal
15 x kabel O.D untuk multi core
Sertifikat
CE, RoHS, , KEMA dan banyak lagi pada permintaan
Barang komersial: MOQ: 200m
Syarat pembayaran: 30% T/T sebelum produksi, 70% T/T sebelum pengiriman
Kemasan: Tambang besi Kayu
