| MOQ: | Dapat dinegosiasikan |
| harga: | negotiable |
| standard packaging: | Drum Besi-kayu atau Drum Kayu Utuh |
| Delivery period: | 8-15 hari |
| payment method: | L / C, T / T |
| Supply Capacity: | 100km per Bulan |

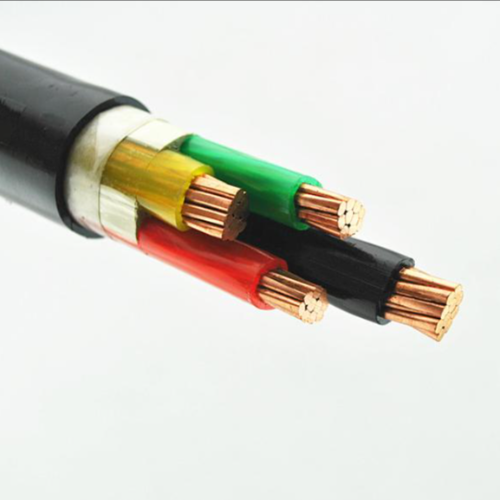

3 Inti MV XLPE Kabel Listrik Konduktor Tembaga Untuk Pabrik Industri
Aplikasi
Digunakan di stasiun trafo, blok switching, di pembangkit listrik dan pabrik industri. kabel listrik tegangan menengah untuk aplikasi statis di tanah, di dalam dan luar fasilitas, di luar ruangan,di saluran kabel, dalam air, dalam kondisi di mana kabel tidak terkena tekanan mekanik yang lebih berat dan ketegangan tarik.
Standar
Internasional: IEC 60502-2, IEC 60228
Cina: GB/T 12706.2-2008
Standar lainnya sepertiBS,DIN dan ICEA atas permintaan
Konstruksi
1..... tembaga telanjang bergelombang
2..... lapisan dalam bahan semikonduktor
3..... isolasi inti dari polietilen silang
4..... lapisan luar dari bahan semikonduktor
5..... pita semikonduktor
6..... layar dari kawat tembaga atau pita
7..... Filler strip, benang, atau kertas
8..... Kain tenunan atau Flame retardant
9.... Seluruh Lapisan: polivinil klorida (PVC) atau FR-PVC, PE, LSOH
Karakteristik Fisik dan Listrik
| No. inti x | Isolasi | Lemparan | Ø Luar | berat badan | Nilai arus dalam udara 30°C | Nilai arus terkubur 20°C | |
| Segmen silang. | ketebalan | ketebalan | sekitar. | sekitar. | |||
| Nominal | |||||||
| Fase | Neutral | nilai | |||||
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3 x 4 + 1 x 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
MV ((6 sampai 35kv) Rincian kabel listrik
YJ: Isolasi XLPE
V: Lapisan PVC
32: Pengepungan kawat baja
22: Pengepungan pita baja
72: Pengepungan kawat aluminium1 inti
62: Pemasangan pita stainless steel
ZR: tahan api
Produk ini dapat diterapkan pada jalur transmisi dan distribusi listrik dengan tegangan nominal AC ((U0/U) dari sistem 3.6/6kV-26/36kV.dan nampan) dan tanah ((langsung terkubur, lubang kabel, pipa dll.) sesuai dengan perbedaan struktur lapisan perlindungan.
|
|
